Le localisateur de défaut de câble souterrain XHGG502 adopte un ordinateur tout-en-un tactile industriel de 12,1 pouces et un logiciel d'exploitation simple pour réaliser des tests d'interaction homme-machine. Il adopte des circuits intégrés et des dispositifs de qualité industrielle, une batterie lithium-ion intégrée de grande capacité, est stable, fiable et facile à utiliser.
Ce testeur de défaut de câble est un instrument spécial pour mesurer et analyser l'état des câbles d'alimentation et la distance des défauts. Ce testeur de défaut de câble adopte la combinaison de la technologie électronique moderne et de la technologie informatique pour réaliser le filtrage du signal, l'acquisition, le traitement des données, l'affichage graphique, l'analyse graphique, afin de compléter la mesure de la vitesse du câble, le test de la longueur du câble, le test de la distance des défauts du câble.
Ce localisateur de défaut de câble convient aux défauts de faible résistance, de court-circuit, de circuit ouvert et de déconnexion des câbles d'alimentation, des câbles coaxiaux haute fréquence, des câbles d'éclairage public et des fils enterrés de divers matériaux avec différentes sections et différents milieux, ainsi qu'aux fuites de haute résistance et aux défaillances de réseau à étincelles de haute résistance.
| Nom du produit |
Pré-localisateur de défaut de câble souterrain (TDR) |
| Modèle |
XHGG502 |
| MOQ |
1 unité |
| Fonction principale |
Pour la mesure de la distance approximative des défauts de câbles souterrains |
| Taux d'échantillonnage des données |
60 MHz, 120 MHz, 240 MHz, 400 MHz |
| Distance de test |
>60 km |
| La longueur du câble de test est réglée |
<1Km (short distance);<3Km (medium distance);>3 km (longue distance) |
| Amplitude de l'impulsion |
400 Vpp |
| Largeur d'impulsion |
0,1 µs et 2 µs |
| Résolution de lecture |
0,1 m |
| Précision du test système |
Moins de 0,5 m |
| Tension de tenue du coupleur d'impulsion |
38 kVDC |
| Conditions de fonctionnement |
température -25°C~+55°C, humidité relative 85%, pression atmosphérique 750±30 mmHg. |
| Méthode de mesure |
Méthode d'impulsion basse tension, méthode de claquage haute tension, méthode d'impulsion multiple |
Détecter avec précision et rapidement la défaillance d'isolation principale des câbles d'alimentation de niveaux de tension de 35 kV et inférieurs ; calibrer la longueur du câble ; tester approximativement la distance des défauts du câble
Pré-localisation des défauts de câble avec le réflectomètre XHGG502 basé sur la
méthode de réflexion d'impulsion basse tension (TDR),
méthode de claquage haute tension(c'est-à-dire ICE, DECAY),
méthode de réflexion d'impulsion d'arc (ARCprise unique et ARC multi-prises)
| Pré-localisateur de défaut de câble |

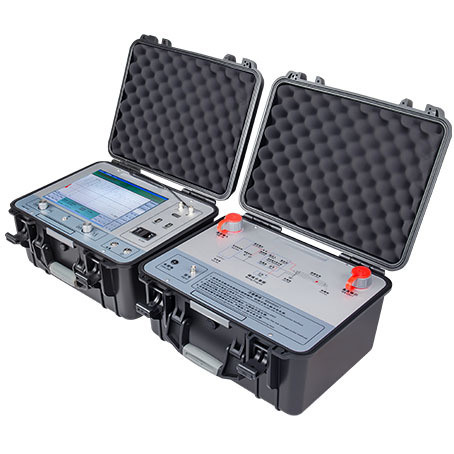

XHGG502 : pour le test de distance des défauts de câble, comprend un hôte et un coupleur |
Bienvenue à nous contacter pour plus d'informations et de services.
Pré-localisation des défauts de câble : avec le réflectomètre XHGG502 basé sur la méthode de réflexion d'impulsion basse tension (TDR), et la méthode de déclin haute tension (claquage) (DECAY), méthode de réflexion d'arc (prise unique/multi-prises).
Il existe trois modes de test pour le XHGG502 : impulsion basse tension, claquage haute tension, ARC multi-prises.
L'image ci-dessous montre la distance des défauts de câble mesurée en utilisant le mode de test ARC multi-prises du XHGG502.
--------------------------------------------------------------------------------------------------------------------------------------------------------
L'image ci-dessous montre la distance des défauts de câble mesurée en utilisant le mode de test de claquage haute tension du XHGG502
--------------------------------------------------------------------------------------------------------------------------------------------------------
L'image ci-dessous montre la longueur du câble ou la distance du défaut de circuit ouvert du câble mesurée en utilisant le mode de test d'impulsion basse tension du XHGG502. Lors de l'utilisation de la méthode d'impulsion basse tension, il n'est pas nécessaire de connecter le générateur d'impulsion haute tension. D'autres méthodes de test doivent être utilisées conjointement avec un générateur d'impulsion haute tension.
