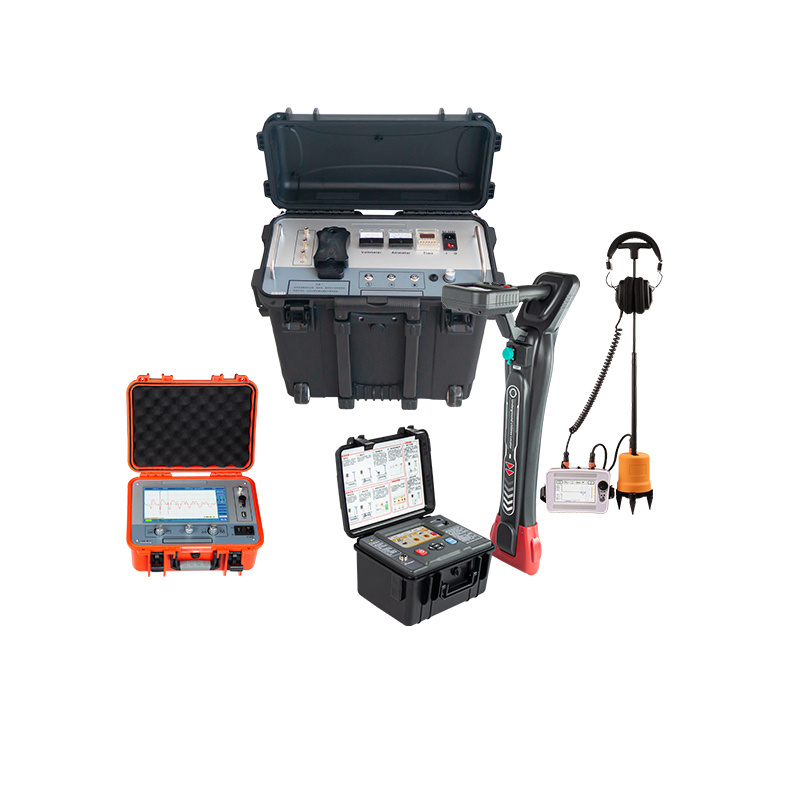

Système portable de localisation des défauts de câbles
502A2+503C+507C+535-2L
Fonction du système
1. Utiliser une impulsion CC ou haute tension pour provoquer l'amorçage et la décharge du point de défaut du câble
2. Utiliser le principe de réflexion des ondes progressives pour effectuer une mesure approximative de tous les types de défauts d'isolation principaux des câbles
3. Utiliser la méthode de synchronisation acousto-magnétique pour effectuer une mesure précise de tous les types de défauts d'isolation principaux des câbles
I, Générateur d'impulsions haute tension XHHV535-2L
| Mode de sortie |
EMP (impulsion), CC (tension de tenue) |
| Tension de sortie |
0-32kV |
| Condensateur intégré |
2μF |
| Énergie de décharge |
Max. 1024J |
| Puissance d'impact |
250W crête |
| Taux d'impulsion |
Impact automatique pendant environ6 secondes |
| Commutateur de niveaux de tension de surtension |
Courant de sortie minimum en mode CC |
| Type de réglage de la tension |
Continu |
| Indication |
Mesure de la tension côté haute tension, indication de la tension et du courant de sortie en temps réel Commutateur de modes de fonctionnement |
| Manuel |
Courant de sortie minimum en mode CC |
| 7.5 |
mA à32kVProtection de sécurité |
| Avec fonction de protection au démarrage zéro, sûr et fiable |
Décharge |
| Conception unique de mesure haute tension, à l'arrêt, elle déchargera automatiquement la capacité interne de l'appareil |
Alimentation de fonctionnement |
| Plus de 8 heures |
5% , 50Hz±1Hz(60Hz)Test de tension de tenue CCTension de sortie réglable et plage d'indication 0-3 |
| 2kV |
, plage d'indication du courant de sortie 0-20ASécuritéSur |
| - |
tension, Protection contre les surintensités, la surchauffe.Décharge automatique après fonctionnementIndice de protection
Non inférieur à IP54 |
| Poids total |
Non supérieur à |
| 30 |
kgII, Localisateur de défauts de câbles TDR XHGG502A2Mode de pointage |
Mode standard, mode amélioré, mode de réduction du bruit, mode personnalisé (ms, forme d'onde)
| Méthode de pointage |
Méthode intelligente de différence de temps, méthode d'inspection électromagnétique, méthode de mesure acoustique |
| Précision de positionnement |
Pointage : 0,1 m, Chemin : 0,1 m |
| Affichage TFT ultra-lumineux 5 pouces, 800×480 vraies couleurs |
Langue |
| La langue graphique est plus intuitive |
Gain |
| 120dB, réglage entièrement automatique, peut également être réglé manuellement |
Plage de fréquences |
| 100~1600Hz |
Plage dynamique |
| 0~112dB(16 |
engrenages |
| ) |
Déclenchement synchroneDéclenchement synchrone entièrement automatique acoustique ; déclenchement synchrone entièrement automatique du champ magnétiquePlage de détection |
| 0.00~99.99ms,75mV~75V |
Sonde |
| Muet automatique, sonde intelligente en métal entièrement numérique |
Écouteurs |
| Technologie de réduction du bruit et d'anti-interférence de qualité militaire 600Ω |
Alimentation de fonctionnement |
| 4*18650 Batterie au lithium standard |
Heures de travail |
| Plus de 8 heures |
Température ambiante |
| -25~65ºC ; humidité relative : ≤90% |
Poids |
| Hôte 0,6 kg ; Capteur 1,4 kg |
Degré d'étanchéité |
| IP65 |
IV, Testeur complet de chemin de câbles XHGX507C |
| Récepteur |
Fonction |
Détection de canalisations (suivi de la position du câble, affichage de la direction, mesure de la profondeur, mesure du courant), identification des câbles, recherche de défauts en A (fonction optionnelle)
| Alimentation |
|
| Batterie au lithium rechargeable de grande capacité 8,4 V |
Méthode d'entrée |
| Bobine de réception intégrée, étrier flexible, cadre A (fonction optionnelle) |
|
|
|
