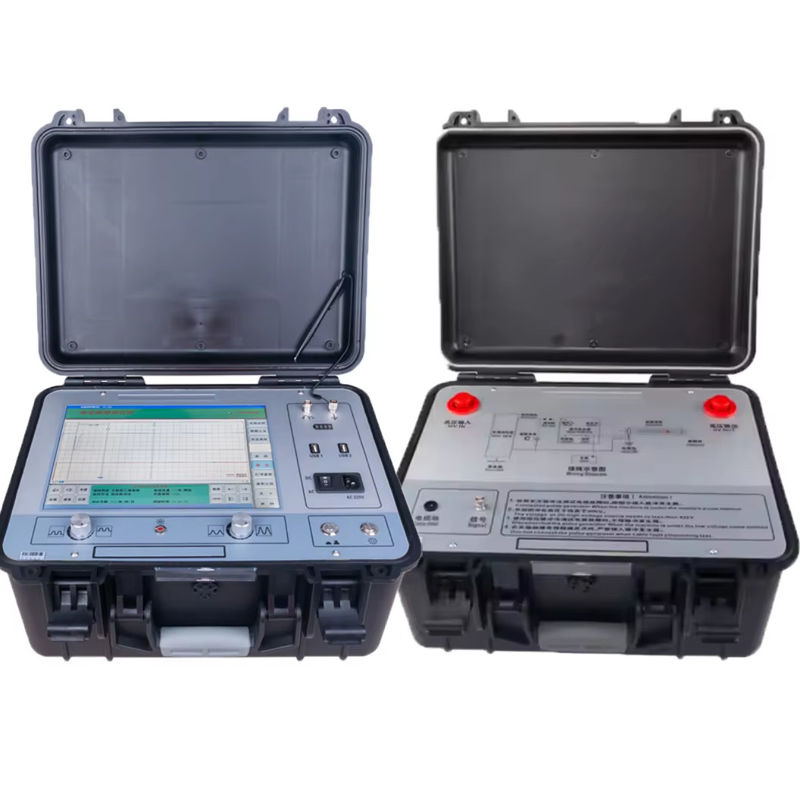

Localisateur de défauts de câble ARC Multi-Pulse avec annotation manuscrite 12.1 pouces XP 60km XHGG502

Le localisateur de défauts de câble ARC Multi-Pulse XHGG502 combine un échantillonnage à fréquence variable de 400 MHz, une technologie multi-impulsions ARC à 8 impulsions et un ordinateur industriel tactile XP de 12,1 pouces dans un seul instrument de terrain intégré. Il détecte les défauts de faible résistance, de court-circuit, de circuit ouvert, de déconnexion, de fuite à haute résistance et de claquage à haute résistance sur les câbles d'alimentation, les câbles coaxiaux haute fréquence, les câbles d'éclairage public, les câbles téléphoniques et les fils enterrés sur toutes les sections transversales et tous les milieux diélectriques. Ce qui distingue le XHGG502 de tous les autres instruments de sa catégorie, c'est le système d'annotation manuscrite : après avoir capturé une forme d'onde, l'opérateur écrit directement sur l'écran tactile etmdash; nom du personnel, emplacement du test, identification du câble, caractéristiques du défaut, conditions environnementales etmdash; et les annotations sont stockées dans le cadre du fichier de forme d'onde. Cela élimine la principale source de confusion après le terrain : un technicien qui revient au bureau avec 50 fichiers de forme d'onde et qui ne se souvient pas de quelle forme d'onde appartient à quel câble.

Considérez une enquête typique sur un défaut : un disjoncteur d'alimentation de 11 kV se déclenche à 03h00. L'équipe arrive à 05h30, teste trois segments de câble de deux sous-stations différentes, capture 18 traces de forme d'onde et les remet à l'ingénieur principal à 09h00 pour analyse. Sans annotation, l'ingénieur voit 18 traces non étiquetées etmdash; chacune pourrait être le défaut, une réflexion de joint ou un bruit du système. Les notes manuscrites du chef d'équipe, griffonnées dans un carnet humide à 05h30, sont à peine lisibles.

Avec le XHGG502, chacun de ces 18 fichiers de forme d'onde porte une annotation claire et lisible écrite par le technicien de terrain : « Alimentation 7B, regard sud, à 230 m de la sous-station, fils de test sur la phase A-C, conditions humides, suspicion d'infiltration d'eau ». L'ingénieur principal ouvre le fichier, lit l'annotation, confirme la signature du défaut et émet l'ordre de réparation avant que l'équipe n'ait fini son petit-déjeuner. C'est la différence entre un fichier de forme d'onde et un rapport de terrain.

La méthode multi-impulsions ARC (Arc Reflection) du XHGG502 etmdash; également connue sous le nom de méthode à huit impulsions etmdash; est la technique de pré-localisation de défauts de câble la plus avancée disponible dans un instrument portable. Le coupleur d'impulsions (classé 38 kVDC) émet une impulsion haute tension précisément synchronisée dans le câble simultanément avec une impulsion de référence basse tension. L'instrument capture et affiche jusqu'à 8 groupes de paires de formes d'onde haute et basse tension sur l'écran de 12,1 pouces, permettant une comparaison visuelle directe entre la réflexion du défaut et la trace de référence. Le principe est simple mais puissant : un défaut à haute résistance au point d'arc lors d'un claquage se comporte électriquement comme un court-circuit au même point. L'impulsion de référence basse tension montre donc le même schéma de réflexion que le claquage haute tension etmdash; et le point où ils correspondent est le défaut. Cela élimine le problème « deviner quelle pointe de réflexion est le défaut » qui affecte l'interprétation TDR à impulsion unique sur les défauts à haute impédance.

La plupart des localisateurs de défauts de câble utilisent un microcontrôleur intégré pilotant un écran LCD dédié etmdash; suffisant pour afficher une seule forme d'onde, mais incapable d'exécuter un système d'exploitation complet. Le XHGG502 utilise un ordinateur industriel complet basé sur XP avec un écran tactile de 12,1 pouces lisible au soleil. Cela a trois conséquences pratiques :

• Flux de travail multitâche : Visualisez la forme d'onde de test, la base de données de gestion des câbles et l'aperçu du rapport simultanément etmdash; basculez entre eux comme n'importe quelle application Windows. Pas de redémarrage, pas de délai de changement de mode.
• Prise en charge complète des périphériques : Clavier et souris externes pour l'analyse en bureau. Imprimante USB pour des rapports imprimés instantanés. Clé USB pour l'exportation de formes d'onde en masse vers un logiciel d'analyse PC. Gestion des fichiers Windows standard etmdash; créez des dossiers, renommez des fichiers, copiez vers un stockage externe.
• Prêt pour l'avenir :La plateforme XP peut exécuter des applications d'analyse de formes d'onde tierces. Les bases de données de vitesse de propagation des câbles peuvent être mises à jour via USB. Les modèles de rapports sont modifiables etmdash; personnalisez les en-têtes, les pieds de page et les formats de certificat pour correspondre aux normes de documentation de votre organisation.

• Échantillonnage à fréquence variable de 400 MHz : Quatre débits sélectionnables (60/120/240/400 MHz) optimisent le compromis entre le détail de la forme d'onde et la profondeur de stockage. À 400 MHz, chaque point d'échantillon correspond à environ 0,25 m de câble etmdash; suffisant pour une résolution de lecture de 0,1 m et une précision de test inférieure à 0,5 m.Échantillonnage continu entièrement automatique :
• En mode claquage, l'arc de décharge dure des microsecondes. Le XHGG502 échantillonne en continu à pleine vitesse etmdash; il ne manque jamais un événement transitoire parce qu'il était « entre les déclencheurs ». Le réglage automatique du gain et du seuil compense les variations d'intensité de l'arc.Impulsion basse tension 400 Vpp :
• Une amplitude d'impulsion plus élevée que les instruments standard de 100 à 300 Vpp offre une meilleure pénétration sur les longs câbles et à travers les joints à fortes pertes. Impulsion étroite de 0,1 µs pour la résolution des défauts proches ; impulsion large de 2 µs pour la détection longue distance > 50 km.Génération automatique de rapports :
• Après une localisation de défaut réussie, appuyez sur un bouton pour générer un rapport de test complet etmdash; capture d'écran de la forme d'onde, paramètres de test (plage, largeur d'impulsion, taux d'échantillonnage), distance de défaut calculée, vitesse de propagation V/2 et annotations de l'opérateur. Imprimez via USB ou exportez au format PDF pour une distribution par e-mail.Système de gestion des câbles :
• Stockez les formes d'onde par nom de câble, sous-station, numéro d'alimentation ou code de projet. Base de données consultable avec fonctions de tri et de filtrage. Comparez les formes d'onde historiques du même câble pour suivre les tendances de dégradation sur plusieurs cycles de maintenance.Coupleur d'impulsions 38 kVDC :
• Le coupleur haute tension gère toute l'énergie de décharge de localisation de défaut avec isolation de sécurité intégrée. Affiche automatiquement le signal réfléchi et la forme d'onde de référence en circuit ouvert pleine longueur côte à côte pour une identification sans ambiguïté des défauts.Batterie lithium polymère intégrée :
• Testez les circuits ouverts de câble et les courts-circuits à faible résistance entièrement sur batterie etmdash; pas de générateur, pas de connexion secteur requise. Idéal pour les emplacements éloignés, les réseaux d'éclairage public et les situations où l'alimentation du site est indisponible ou peu fiable.Protection haute tension :
• L'instrument est conçu pour fonctionner en toute sécurité dans un environnement haute tension à impulsions. Les entrées protégées empêchent les dommages ou le blocage dus aux transitoires induits lors de la décharge du générateur de claquage etmdash; pas de plantages, pas de perte de données, pas de redémarrage requis.Spécifications techniques

Q : Comment la fonction d'annotation manuscrite améliore-t-elle l'efficacité des tests sur le terrain ?
