Déballer. Connecter. Tester.Le XHGG501B est livré en kit standard complet — hôte, cordons de test, échantillonneur, cordon d'alimentation et tous les accessoires dans un seul boîtier. Aucun accessoire optionnel n'est requis pour commencer les tests. Idéal pour les organisations qui souhaitent un seul SKU avec une configuration prévisible et aucune complexité d'approvisionnement.

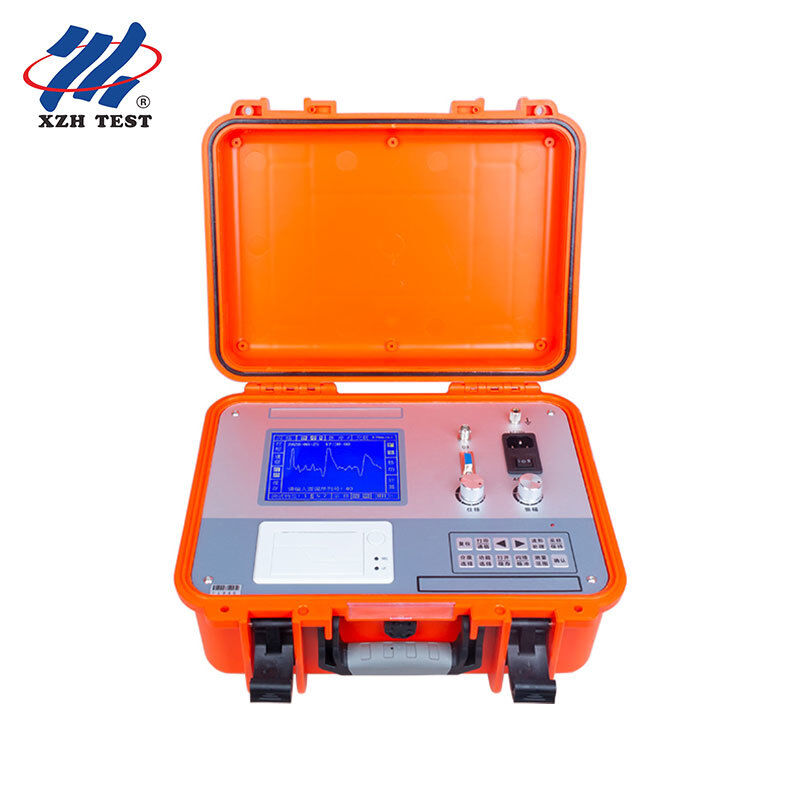

Le pré-localisateur de défauts de câble XHGG501B est un instrument TDR de portée de 60 km configuré comme un système de test complet prêt à l'emploi. Construit autour d'un moteur d'échantillonnage en temps réel de 100 MHz avec un écran tactile LCD de 10 pouces, il couvre tout le spectre des défauts — faible résistance, court-circuit, circuit ouvert, déconnexion, haute résistance de fuite et haute résistance de claquage — sur les câbles d'alimentation, les câbles de commande, les câbles de communication, les câbles d'éclairage public et les fils enterrés sur toutes les sections transversales et tous les milieux diélectriques. Les doubles méthodes de test (impulsion basse tension et claquage haute tension) avec échantillonnage continu automatique garantissent qu'aucun événement de décharge transitoire n'est manqué. Le kit standard comprend tout le nécessaire pour commencer les tests sur le terrain : l'instrument hôte, les cordons de test simple-Q et double-Q, l'échantillonneur, le cordon d'alimentation et le fusible de sécurité — le tout emballé dans un étui de protection. Aucune commande d'accessoires séparée, aucun contrôle de compatibilité, aucun suivi d'approvisionnement. Certifié CE ISO.
Configuration standard — Ce que signifie « Kit complet »
De nombreux localisateurs de défauts de câble sont vendus comme une unité de base avec des accessoires essentiels listés comme suppléments optionnels — l'échantillonneur, le câble double-Q, le cordon d'alimentation, même les cordons de test. L'agent d'achat cite le prix de base, l'équipe technique découvre plus tard les articles manquants, et une deuxième commande d'achat retarde le déploiement de plusieurs semaines.
Le kit standard XHGG501B élimine cette friction. Tous les composants requis pour les tests par impulsion BT et par claquage HT sont inclus :
| Article inclus |
Qté |
Fonction |
| Hôte du localisateur de défauts de câble |
1 |
Écran tactile 10 pouces, échantillonnage 100 MHz, analyse de forme d'onde |
| Cordon de test simple-Q (1,5 m) |
1 |
Connexion directe au câble testé pour la méthode d'impulsion BT |
| Câble d'entrée double-Q (2 m) |
1 |
Connecte l'échantillonneur à l'hôte pour la méthode de claquage HT |
| Échantillonneur |
1 |
Capture le signal haute tension réfléchi lors des tests de claquage |
| Cordon d'alimentation (1,8 m) |
1 |
Charge AC 220V et fonctionnement direct |
| Tube fusible de sécurité |
1 |
Protection contre les surintensités d'entrée AC |
| Câble de terre |
1 |
Mise à la terre de sécurité pour les tests haute tension par claquage |
Portée de 60 km, échantillonnage 100 MHz — Performances éprouvées
Le moteur d'échantillonnage en temps réel de 100 MHz du XHGG501B et les largeurs d'impulsion doubles de 0,1 µs/2 µs couvrent toute la gamme, de la résolution des défauts de proximité (0,5 m à une impulsion de 0,1 µs) à la détection longue portée (60 km avec une impulsion large de 2 µs). Une zone morte ≤ 20 m assure des tests fiables à partir des bornes de sortie. L'erreur de mesure ≤ ±(0,5 % × L + 1 m) fournit une précision exploitable — à 30 km, le défaut est localisé dans une fenêtre de 151 m, suffisante pour diriger l'équipe de localisation acoustique vers le bon segment de câble. L'échantillonnage continu automatique avec réglage automatique du gain capture la réflexion du défaut, quelle que soit la variation de l'intensité de l'arc pendant les tests de claquage.
IP54 — Conçu pour le terrain, pas pour le laboratoire
Le châssis du XHGG501B, classé IP54, protège contre les infiltrations de poussière et les éclaboussures d'eau de toutes directions. Combiné à une plage de température de fonctionnement de -20 °C à +60 °C et à une tolérance d'humidité relative ≤ 90 %, l'instrument fonctionne de manière fiable dans les sous-stations extérieures, les armoires de câbles en bord de route et les déploiements au bord des tranchées — les environnements où les défauts de câble se produisent réellement. La batterie lithium-ion intégrée prend en charge le fonctionnement sans fil pour les tests de défauts en circuit ouvert et à faible résistance, éliminant le besoin d'un générateur ou d'une rallonge lorsque l'alimentation secteur n'est pas disponible.
Spécifications clés
| Paramètre |
Spécification |
| Affichage |
LCD TFT 10 pouces, opération tactile |
| Fréquence d'échantillonnage |
100 MHz |
| Résolution minimale |
0,5 m |
| Plage de test |
≥ 60 km ; préréglages : 300 m / 1 km / 5 km / 60 km |
| Zone morte de test |
≤ 20 m |
| Erreur de mesure |
≤ ±(0,5 % × L + 1 m) |
| Largeur d'impulsion |
0,1 µs (étroite) / 2 µs (large) |
| Méthodes de test |
Impulsion BT + claquage HT |
| Types de défauts |
Faible résistance, court-circuit, circuit ouvert, fuite et claquage haute résistance |
| Batterie |
Lithium-ion intégrée ; sans fil pour tests en circuit ouvert/court |
| Entrée d'alimentation |
AC 220V ± 10% |
| Protection |
IP54 protégé contre la poussière, résistant aux éclaboussures |
| Température de fonctionnement |
-20 °C ~ +60 °C ; ≤ 90 % HR |
| Conformité |
CE, ISO |
XHGG501B — Trois configurations, une plateforme
| Référence |
Configuration |
Couleur |
Idéal pour |
| Celui-ci — Kit standard |
Kit complet 60 km ; tous les accessoires inclus ; approvisionnement à SKU unique |
Ardoise |
Organisations souhaitant une configuration prévisible, un approvisionnement de flotte, aucune complexité d'ajout |
| Paramètre complet |
60 km avec accent technique détaillé ; tous les paramètres et fonctionnalités avancées mis en évidence |
Bleu |
Évaluateurs techniques comparant les spécifications des instruments |
| Imprimante portable |
Portée de 30 km avec imprimante thermique intégrée pour des résultats instantanés sur papier |
Bleu |
Équipes de terrain nécessitant des rapports de défauts imprimés sur site |
Questions fréquemment posées
Q : Que signifie « Kit complet » — qu'est-ce qui est inclus dans le SKU unique ?
Le kit complet XHGG501B comprend tout le nécessaire pour la pré-localisation des défauts de câble en un seul envoi : l'unité de test TDR principale (écran LCD 10 pouces, 100 MHz, IP54), les cordons de test, le coupleur d'impulsion, les câbles de connexion HT, les câbles de terre, le chargeur, le câble de communication USB, l'étui de transport et le manuel d'utilisation. Aucune commande d'accessoires séparée n'est requise — déballez et commencez les tests immédiatement.
Q : Comment le XHGG501B se compare-t-il aux XHGG501D et XHGG502A ?
Le XHGG501B offre une solution intermédiaire équilibrée : portée de 60 km (contre 16 km pour le 501D et 120 km pour le 502A), échantillonnage 100 MHz avec fonctionnalité TDR standard et écran LCD 10 pouces dans un châssis IP54. C'est le choix idéal pour les organisations qui ont besoin de plus de portée que le 501D d'entrée de gamme mais qui n'ont pas besoin de la technologie multi-impulsions ARC et de l'échantillonnage 400 MHz de la série 502 — offrant un excellent rapport coût-performance pour la maintenance de routine des câbles.
Q : Quelles fonctions de test le XHGG501B prend-il en charge ?
Le XHGG501B prend en charge la méthode d'impulsion basse tension pour les défauts en circuit ouvert, court-circuit et à faible résistance, la mesure de la longueur du câble et l'étalonnage de la vitesse d'onde. Il prend également en charge la méthode de claquage haute tension (avec générateur d'impulsion HT externe) pour les défauts à haute résistance de fuite et de claquage. Le kit complet comprend le coupleur d'impulsion requis pour les tests de claquage, le rendant prêt pour les flux de travail de test BT et HT.
Q : Le XHGG501B convient-il à une utilisation sur le terrain dans des environnements difficiles ?
Oui. Le châssis robuste classé IP54 protège contre la poussière et les éclaboussures d'eau, et l'écran LCD industriel de 10 pouces avec conception anti-interférences offre une visibilité claire dans les conditions extérieures. L'unité est conçue pour une utilisation portable par une seule personne avec un étui de transport robuste inclus. La plage de température de fonctionnement couvre de -20 °C à +65 °C, ce qui convient à la plupart des environnements de terrain mondiaux.
Q : Les formes d'onde peuvent-elles être exportées pour la génération de rapports et l'archivage ?
Oui. Le XHGG501B stocke les formes d'onde de test à bord avec une capacité de nommage de fichiers. Via une connexion USB et le logiciel PC inclus, les formes d'onde peuvent être exportées pour une analyse détaillée, la génération de rapports et l'impression. Pour les organisations nécessitant des rapports imprimés sur site, une imprimante thermique externe compatible peut être connectée directement pour une sortie instantanée des formes d'onde sur papier lors des tests sur le terrain.
Q : Quelle garantie et quel support après-vente sont inclus ?
La garantie standard est de 12 mois à compter de la livraison, couvrant les défauts de fabrication, avec une assistance technique à vie. Chaque kit complet comprend un manuel d'utilisation détaillé avec des schémas de câblage et des conseils d'interprétation des formes d'onde. Certifié CE et ISO. La mise en service sur site, la formation des opérateurs et les plans de garantie prolongée sont disponibles en option. Les demandes techniques reçoivent généralement une réponse dans les 24 heures.
Demandez un devis pour le kit standard XHGG501B — SKU unique, configuration complète, prêt à être expédié.
