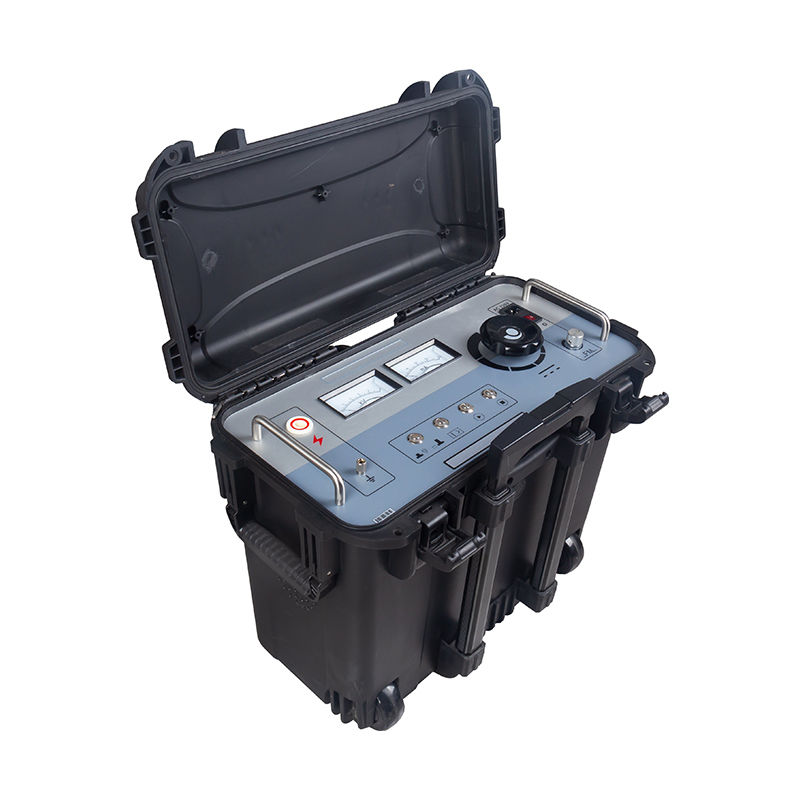

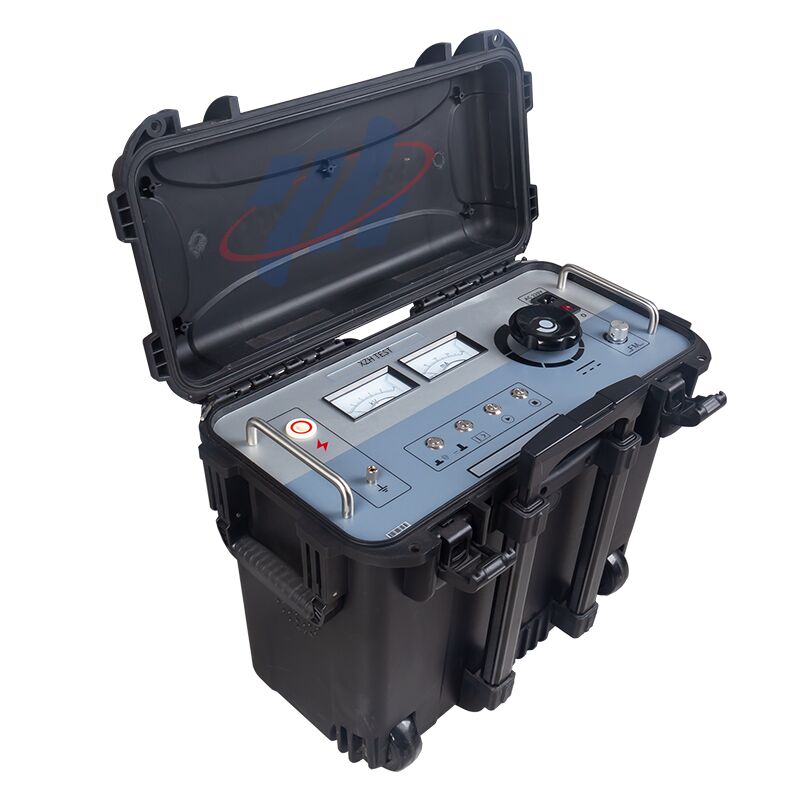

Localisateur de défaut de gaine extérieure de câble pour les systèmes d'interconnexion transversale XHHD523L Modèle: XHHD523L. 10kV 500kV.
Conçus pour:Gestionnaires d'actifs de transmission, sous-traitants de mise en service EPC, ingénieurs de systèmes de câbles HV, spécialistes des boîtes de liaison croisées
Valeur de base:Verify sheath integrity and cross-interconnection systems on EHV cable circuits — from link box diagnostics to step voltage fault pinpointing — in a single portable instrument compliant with GB50150-2006.
Le défi de l'interconnexion
Sur les câbles à haute tension à un seul noyau de 110 kV et plus, la gaine métallique agit à la fois comme un bouclier électrostatique et un chemin de retour du courant de défaut.ces enveloppes sont configurées en arrangements croisés par des boîtes de liaison à intervalles réguliers le long de la route du câble, généralement tous les 500 à 1000 mètres pour un cycle de transposition completChaque boîte de liaison relie les enveloppes triphasées selon un schéma de rotation spécifique, avec des limitateurs de surtension (SVL) installés pour protéger l'isolation de la enveloppe lors d'événements de surtension transitoires.
Qui a besoin du XHHD523L?
| Profil de l'utilisateur |
Un besoin critique est comblé |
| Gérants d'actifs de transport |
Gestion d'un portefeuille de circuits de câbles de 110 kV à 500 kV à travers plusieurs sous-stations. The XHHD523L provides standardized sheath condition data for asset health indexing — identifying which circuits need intervention before sheath degradation escalates into a screen-to-ground fault requiring an unplanned outage. |
| Entrepreneurs chargés de la mise en service de la CPE |
Test de remise des systèmes de câbles nouvellement installés selon GB50150-2006. The XHHD523L performs both the mandatory 10kV/1min DC withstand test on the outer sheath AND provides immediate fault pinpointing if the sheath fails — eliminating the back-and-forth between separate test and location instruments during the commissioning window. |
| Les ingénieurs des systèmes de liaisons croisées |
Diagnostic de l'intégrité de la boîte de liaison et de l'intégrité du SVL sur les circuits de câbles en service.le XHHD523L aide à distinguer un défaut de veste extérieure authentique d'un SVL dégradé ou d'une boîte de raccordement envahie par l'eau. |
| Équipes de la CPE pour les énergies renouvelables |
Les parcs solaires à grande échelle et les débarquements de câbles éoliens offshore impliquent des kilomètres de circuits de collecteurs enterrés de 33 kV à 220 kV.Les défauts de gaine introduits lors de la pose ou du remplissage des câbles doivent être localisés et réparés avant la date limite de remise du projet.Le commutateur de mode à une touche du XHHD523L permet à l'équipe de mise en service de passer du test de résistance à l'emplacement de défaut sans reconfigurer la configuration du test. |
Spécifications techniques
| Paramètre |
Spécification |
| Puissance d'entrée |
AC 220V ± 10%, 50 Hz ± 2 Hz |
| Voltage de sortie |
0·10 kV CC (onde carrée, réglable en continu) |
| Courant de sortie |
0 ‰ 200 mA |
| Capacité de production |
2 kVA |
| Plage de fréquences |
0.2 Hz 5 Hz (réglable en continu en mode de localisation) |
| Les câbles applicables |
câbles électriques à un seul noyau et à trois noyaux de 10 kV ∼ 500 kV |
| Modes de test |
Localisation des défauts (tension pas à pas) / résistance en courant continu ¢ commutation à une touche avec indicateurs LED (rouge = résistance, vert = localisation) |
| Normes de conformité |
Exigences relatives à l'essai du système d'interconnexion croisée selon la norme GB50150-2006 (essai de transfert et d'essai préventif de la gaine extérieure du câble) |
| Protéger la sécurité |
Blocage du démarrage en position zéro, décharge automatique à l'arrêt (HV descend automatiquement à zéro), protection contre le surtensionnement/surtensionnement/sur température, interrupteur de protection contre le surtensionnement avec indicateur LED bleu |
| Affichage |
Doubles compteurs analogiques (voltmètre kV + ampéromètre mA) |
| Dimensions du colis |
64 * 42 * 70 cm |
| Poids brut |
48 kg ou plus |
| Marque / Origine |
Les résultats de l'enquête sont publiés dans le journal officiel de la Commission. |
| Certification |
CE, ISO |
Système de récepteur Méthodes de traçage de la tension et du signal
| Contrôle du récepteur |
Fonction |
| Microampère |
Indique l'amplitude et la polarité du signal direction de déviation de l'aiguille confirme si l'opérateur s'approche ou a dépassé le point de défaillance lors de l'arpentage de la tension étape |
| Entrée de signal |
Accepte la connexion du sous-étagère A-frame (méthode de tension pas à pas) ou de la pince du récepteur (traçage du signal par induction pour les surfaces pavées) |
| Nul ajustement |
Calibre la ligne de référence en mode I (mode amplifié) pour une détection constante des défauts dans des environnements à faible signal tels que les câbles profondément enfouis ou les sols à haute résistance |
| Ajustement de la sensibilité |
Contrôles de l'amplitude du signal d'entrée augmentation pour les câbles profondément enfouis, diminution pour les installations peu profondes ou des signaux forts pour maintenir la lisibilité du compteur |
| Commutateur de mode (I / 0 / II) |
Mode I:Mode amplifié pour les signaux faibles (cadre A + pinceau pris en charge).Le mode II:Mode direct pour les signaux forts (A-frame uniquement, contourne l'amplificateur interne).0:Position d'arrêt |
Avantages du champ: Aucune zone aveugle:Contrairement aux localisateurs de défauts de câbles basés sur TDR qui ont une zone morte de mesure près du terminal d'essai, la méthode de tension pas à pas XHHD523L a une zone aveugle nulle. It can locate sheath faults immediately adjacent to the cable termination point — a capability critical for commissioning tests where sheath damage often occurs near the termination during cable gland installation.
Contrôles de panneau Logique séquence de fonctionnement

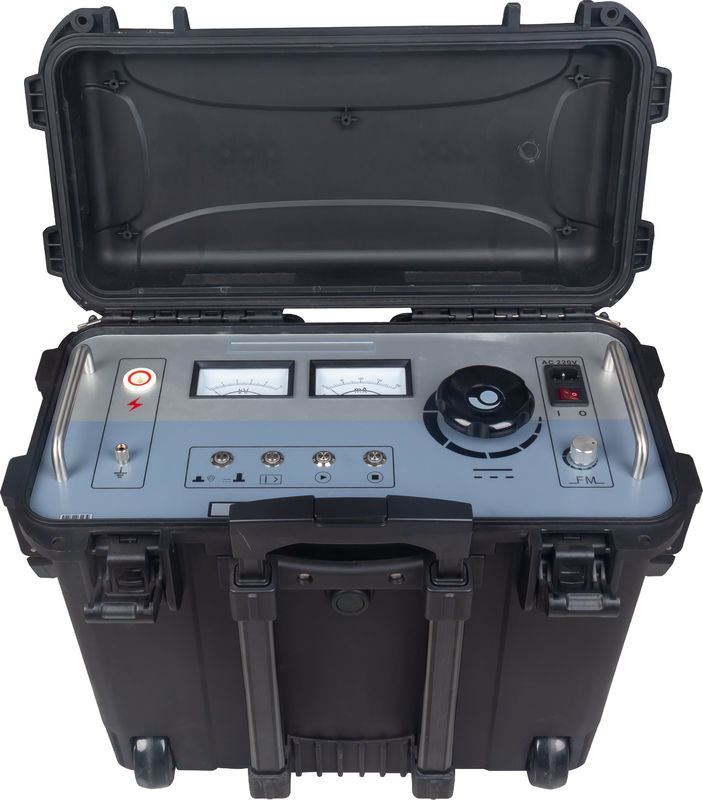

Le panneau avant XHHD523L est disposé dans un flux de fonctionnement de gauche à droite, minimisant l'erreur de l'opérateur lors du déploiement sur le terrain:
Terminal de sortie HV:Connexion dédiée de sortie haute tension en courant continu pour la gaine de câble en cours d'essai
Pour les véhicules à moteur à combustionIndication de sortie haute tension en temps réel
Ammètre mA:Surveillance du courant de sortie essentielle pour détecter des fuites anormales lors des essais de résistance
Fuseau du système:Fuseau d'alimentation 220 VAC remplaçable par l'utilisateur via une prise externe
Entrée de puissance CA:Socket électrique CEI pour alimentation à l'instrument 220 VAC
Commutateur d'alimentation:I = alimenté par courant alternatif, 0 = éteint
Réglage de fréquence:Ajuste la fréquence de sortie des impulsions en mode de localisation (plage de 0,2 Hz à 5 Hz)
Réglage de la tension:Le démarrage en position zéro doit être entièrement dans le sens inverse des aiguilles d'une montre (le bouton de démarrage s'allume) avant que HV puisse être alimenté.
Le bouton d'arrêt HVCoupe la sortie HV et déclenche la décharge automatique du condensateur.
Bouton de démarrage HV:Efficace uniquement lorsque le réglage de tension est en position zéro (bouton allumé).
Commutateur de protection contre les surtensions:LED bleue allumée = protection contre les surtensions active, LED éteinte = protection désactivée
Bouton de basculement en mode:LED rouge = mode de résistance à la tension, LED verte = mode de localisation des défauts.
Colonne de mise à la terre:Le point de mise à la terre de l'instrument doit être connecté à une station de mise à la terre vérifiée avant le fonctionnement.
Flux de travail d'essai du système d'interconnexion
Isolez et préparez:Débranchez le circuit du câble et ouvrez les boîtes de liaison croisée aux deux extrémités du segment testé.Ceci isole la section de gaine pour l'évaluation individuelle essentiel parce qu'un segment sain interconnecté peut masquer une défaillance dans un segment adjacent
Identification du segment:Dans chaque boîte de lien accessible, identifiez le segment de gaine à tester.
Test de résistance à courant continu:Connectez le XHHD523L au segment de gaine isolé. En mode résistance (LED rouge), appliquez 10 kV de courant continu par GB50150-2006. Surveillez le compteur mA pour un courant de fuite anormal indiquant la dégradation de la gaine
Évaluation des défauts:Si le test de résistance passe (fuite dans les spécifications), enregistrez le résultat et passez au segment suivant.
Commutateur de mode et point de repérage:Injectez le signal d'onde carrée de 0 à 10 kV à la fréquence optimale pour la longueur du câble.Déployez le récepteur A-frame le long de la route du câble entre les boîtes de liaison
Excaver et réparer:La méthode de tension par étape détecte généralement le défaut dans un rayon d'un mètre.et répéter le test de résistance en courant continu pour vérifier la restauration
