Présentation du produit
Le pont numérique à technologie de brûlage XHSC-60Q est un instrument de diagnostic haute tension intégré combinant une capacité de brûlage de 60 kV avec un pont numérique intelligent de haute précision de 750 mA. Conçu spécifiquement pour les opérations minières, les projets de tunnel et les entrepreneurs de maintenance industrielle lourde, il excelle dans les environnements où les câbles sont soumis à des contraintes mécaniques extrêmes, à l'infiltration d'humidité et à des abus opérationnels — des conditions qui produisent fréquemment des défauts complexes à haute résistance nécessitant à la fois une capacité de brûlage puissante et une précision de pré-localisation des défauts au niveau micro.Public cible :Équipes de maintenance électrique dans les mines souterraines, équipes de soutien pour les tunneliers (TBM), électriciens d'usines industrielles lourdes et fournisseurs de services de test de câbles tiers — où chaque mètre d'excavation inutile dans des environnements confinés ou dangereux a un impact direct sur la sécurité et le coût du projet.
Caractéristiques principalesFonctionnement double mode :
Le mode brûlage fournit 60 kV / 400 mA pour une carbonisation rapide des défauts à haute résistance ; le mode pont intelligent délivre 750 mA pour une mesure de distance de défaut ultra-précise.
Pont de haute précision 750 mA :Le courant de pont leader de l'industrie assure une pré-localisation précise même sur des câbles gravement dégradés avec des signatures de défaut complexes — minimisant l'empreinte d'excavation dans les galeries et tunnels miniers confinés.
Contrôle numérique intelligent :Régulation gérée par microprocesseur avec surveillance LCD en temps réel, commutation de mode à une touche et verrouillage de sécurité automatique pendant les opérations haute tension.

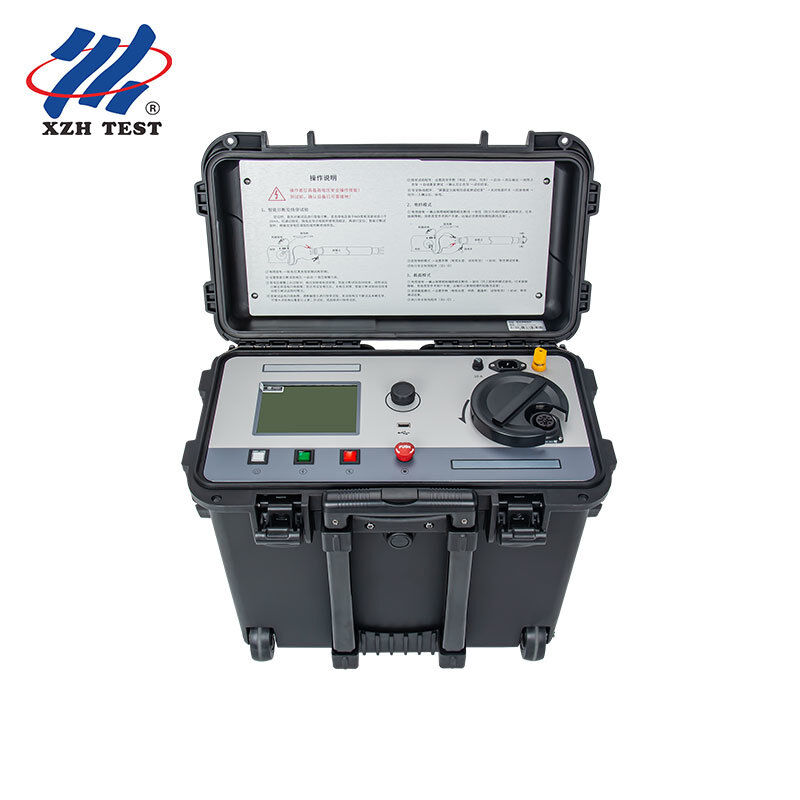

Conception compacte et robuste :Boîtier en plastique portable à roulettes, adapté au transport dans des puits de mine étroits et des points d'accès de tunnel. Construit pour résister aux environnements industriels poussiéreux, humides et sujets aux vibrations.
Large compatibilité de câbles :Convient aux systèmes de câbles complexes haute tension, de grande section et longue distance — y compris les configurations blindées, gainées et interconnectées courantes dans les infrastructures minières et de tunnel.
Pas de zone morte :Contrairement aux méthodes de réflexion d'ondes, la méthode du pont fournit une localisation précise des défauts même sur des sections de câble très courtes et des défauts proches de l'extrémité — essentiel pour les installations en espace confiné.
Spécifications techniquesParamètre
Spécification
| Modèle |
XHSC-60Q |
| Tension de brûlage |
0 – 60 kV (réglable en continu) |
| Courant de brûlage |
Maximum 400 mA |
| Tension de sortie du pont |
0 – 4 kV (réglable en continu) |
| Courant de test du pont |
Maximum 750 mA |
| Affichage |
Écran LCD couleur TFT de 3,5 pouces |
| Précision de positionnement |
±(0,2%·L + 1) m |
| Plage de test |
1 – 50 000 m |
| Alimentation |
220 V AC ±10%, 50 Hz ; compatible avec générateur de 2 kVA |
| Température de fonctionnement |
-10°C à +55°C |
| Dimensions (L × l × H) |
30 cm × 46 cm × 50 cm |
| Marque |
XZH TEST |
| Origine |
Shaanxi, Chine |
| Certification |
CE|ISO |
| Applications |
Mines souterraines : |
Diagnostic des câbles d'alimentation haute tension alimentant les haveuses continues, les haveuses de taille, les systèmes de convoyage et les ventilateurs — où les dommages aux câbles dus aux chutes de roches et au trafic d'équipement sont routiniers.
Tunnelier et construction :Pré-localisation des défauts sur les câbles de traînage des tunneliers et les réseaux de distribution de site, permettant des réparations ciblées sans perturber les taux d'avancement.
Usines industrielles lourdes :Aciéries, cimenteries, installations de traitement chimique — environnements où les câbles enterrés sont soumis à des cycles thermiques, des atmosphères corrosives et une dégradation due aux vibrations.
Services de test tiers :Entrepreneurs indépendants en tests électriques offrant des services de diagnostic de câbles aux opérateurs miniers, aux entreprises de construction et aux gestionnaires d'installations industrielles.
Comment ça marcheLe XHSC-60Q fonctionne selon deux modes complémentaires. En mode brûlage, une sortie CC contrôlée de 60 kV carbonise le point de défaut à haute résistance, réduisant l'impédance de potentiellement des centaines de kilo-ohms à quelques ohms. Une fois le défaut converti en basse résistance, le pont numérique intelligent de 750 mA mesure précisément la distance jusqu'au défaut en utilisant le principe de la boucle de Murray — atteignant une précision de ±(0,2%·L+1)m sans les limitations de zone morte des techniques de réflexion d'impulsion. Ce flux de travail en double mode assure une pré-localisation fiable des défauts, même sur les systèmes de câbles les plus difficiles rencontrés dans les environnements miniers et industriels lourds.
Emballage et livraison
Article
Détail
| Emballage |
Boîtier en bois renforcé avec rembourrage interne en mousse |
| Délai de livraison |
7 – 10 jours ouvrables |
| Capacité d'approvisionnement |
100 unités par mois |
| Conditions de paiement |
T/T |
| Questions fréquemment posées |
Q1 : Qu'est-ce qui différencie le pont numérique 750 mA des modèles standard 600 mA ? |
Le courant de pont de 750 mA délivre environ 25 % de courant de test en plus que les configurations standard. En pratique, cela signifie une pré-localisation des défauts plus fiable sur les câbles présentant une dégradation sévère de l'isolation, des épissures contaminées par l'humidité ou plusieurs points de défaillance partielle — tous courants dans les environnements miniers et industriels lourds. Le courant plus élevé surmonte plus efficacement la résistance résiduelle du défaut, ce qui entraîne des mesures de distance plus stables et reproductibles.
Q2 : Cette unité peut-elle être transportée dans des puits de mine souterrains ? Oui. Le XHSC-60Q est emballé dans un boîtier en plastique portable à roulettes de dimensions 30 cm × 46 cm × 50 cm, conçu pour passer dans les cages de puits de mine standard et les trappes d'accès aux tunnels. Il peut être alimenté par un générateur portable (minimum 2 kW), ce qui le rend entièrement opérationnel dans des endroits souterrains ou éloignés sans accès au réseau électrique.
Q3 : Comment le pont de brûlage se compare-t-il au TDR pour le diagnostic des câbles miniers ? Le TDR (réflectométrie dans le domaine temporel) est efficace pour les défauts à basse résistance, mais il a du mal avec les défauts à haute résistance courants dans les mines — où les câbles sont pincés, écrasés ou subissent une infiltration d'eau. Le XHSC-60Q utilise d'abord le brûlage pour convertir ces défauts à haute résistance en basse résistance, puis applique le pont intelligent pour une mesure de distance précise. Cette approche en deux étapes est beaucoup plus fiable que le TDR seul pour les profils de défauts typiques des opérations minières.
Q4 : Quels câbles le XHSC-60Q peut-il tester ? Le XHSC-60Q convient à tous les types de câbles d'alimentation jusqu'à 60 kV, y compris les câbles isolés XLPE, PILC, EPR, les configurations blindées et non blindées. Il gère de grandes sections transversales, de longues longueurs de câble jusqu'à 50 km et des systèmes complexes avec des terminaux GIS et des gaines interconnectées. La méthode du pont élimine les zones mortes, ce qui la rend efficace même sur des sections de câble très courtes.
Q5 : Quel support après-vente et quelle formation proposez-vous pour les opérations minières ? XZH TEST fournit un support complet adapté aux opérations minières : garantie de 12 mois sur tous les composants, support technique à distance par appel vidéo et e-mail, mise en service sur site et formation des opérateurs (disponible dans le monde entier), et un service de pièces de rechange avec expédition sous 7 à 10 jours ouvrables. Nous comprenons que les temps d'arrêt des équipements dans une mine signifient des temps d'arrêt de production — notre équipe de support privilégie une réponse rapide pour maintenir vos opérations en cours.
