Construit pour les équipes de terrain qui ont besoin à la fois de tracer la route et de localiser les défauts dans un seul instrument.Le XHLJ504 remplace les unités de traçage et de pointeur séparées, réduisant les coûts d'équipement, l'espace pour le camion et le temps de formation de l'équipage.L'amplification du signal par 000x avec une profondeur de détection > 10 m assure un fonctionnement fiable en milieu urbain, industriels et environnements de terrain éloignés.
Opération en double mode
Traçage de l'itinéraire et détection des défauts dans un seul instrument portable.
500,000x Augmentation
L'amplification du signal ultra-haute détecte les signaux électromagnétiques les plus faibles des câbles enfouis au-delà de 10 mètres.
Puissance ultra-faible
Courant d'arrêt inférieur à 10 mA. Fonctionnement sur le terrain prolongé sur une seule charge
Efficacité des coûts de la flotte
Un outil remplace deux, réduisant les coûts d'approvisionnement, d'entretien et de formation des gestionnaires de parcs de services publics.
Détails du produit
Principe de fonctionnement

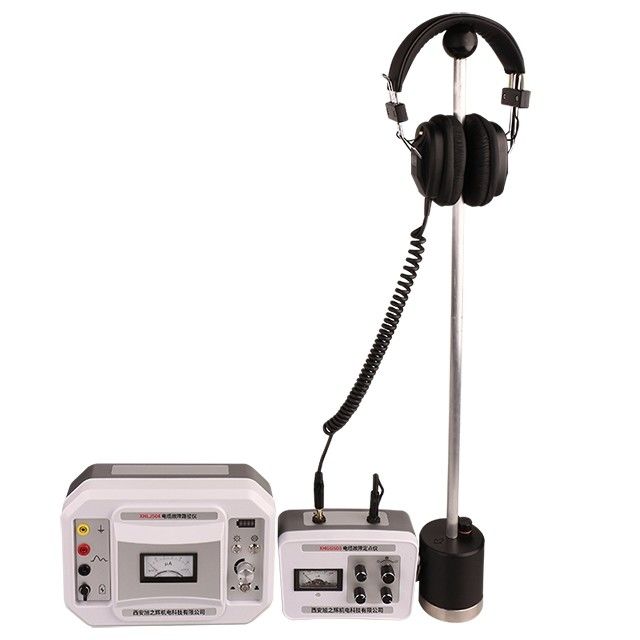

Le localisateur de tuyaux de câbles XHLJ504 est composé d'un générateur de signal de voie (émetteur) à haute puissance et d'un récepteur requis pour détecter les chemins de câbles enfouis.
Le principe de base du compteur de trajectoire du câble est d'utiliser un générateur de signal de trajectoire (c'est-à-dire l'hôte de transmission du signal du compteur de trajectoire) pour introduire un signal d'impulsion de trajectoire dans le câble soumis à l'essai,générant ainsi des ondes électromagnétiquesAprès traitement, la sortie est envoyée à l'écouteur et au compteur de pointeurs.
Ce traceur d'itinéraire de câble juge le chemin et la profondeur enfouis du câble en fonction des pics sonores, des vallées sonores et du degré de déviation du pointeur-mètre dans l'écouteur.
Pour les appareils à commande numérique
Le récepteur de chemin de câble est utilisé en connexion avec des sondes et des écouteurs, etc., et peut être utilisé comme indicateur de défaut de câble.
Paramètres techniques
Émetteur
|
Signal de sortie
|
15 kHz avec intermittence
|
|
Puissance de sortie
|
100 W
|
|
Courant de sortie
|
0·2A
|
|
Puissance de travail
|
une tension de 220 V (1±10%) et une fréquence de 50 Hz (1±5%);
|
|
Magnification
|
500Des milliers de fois.
|
|
Précision de détection
|
± 0,2 m
|
|
Impédance de sortie
|
350Ω
|
|
Énergie de fonctionnement
|
deux batteries de 9 V standard
|
|
Courant silencieux
|
Pour les appareils à commande numérique
|
Caractéristiques
1Utilisant le principe traditionnel d'induction électromagnétique, forte capacité anti-interférence.
2Avec des fonctions de protection contre le sur courant et le court-circuit, il est sûr et fiable.
3La puissance de sortie élevée, non limitée par la longueur du câble, le circuit ouvert peut également trouver un chemin.
4La sortie est réglable sans pas, adaptée à différents sites d'essai, avec une forte adaptabilité.
5- Super grossissement, la profondeur de détection est supérieure à 10 mètres.
6Conception à consommation d'énergie ultra-faible, le courant d'arrêt est inférieur à 10 mA.
7La conception du compteur analogique, l'intensité du signal et la tendance sont claires en un coup d'œil.
8Le niveau zéro peut être réglé arbitrairement, ce qui convient à toutes sortes de scènes fortes et faibles.
Liste d'emballage
Épreuve sur place
Si vous êtes intéressé par le XHLJ504 pour votre flotte d'entretien, contactez-nous pour les tarifs de volume, les fiches techniques et les arrangements de démonstration sur place.
Questions fréquemment posées
Q: Quel est l'avantage de la détection en deux modes (traçage du chemin + détection des défauts)?
L'opération en double mode signifie que vous portez un instrument au lieu de deux.passer au mode de détection des défauts pour localiser la position exacte de la défaillance le long de cette routeCe flux de travail intégré permet d'économiser du temps, de réduire la charge de l'équipement et d'éliminer la nécessité de basculer entre des instruments distincts pendant les opérations sur le terrain.
Q: Quels types de défauts de câble peuvent être localisés avec cet instrument?
Le XHLJ504 peut localiser les défauts de faible résistance (courts-circuits, défauts de terre inférieurs à environ 20kΩ), les défauts de circuit ouvert et les défauts de fuite à haute résistance en utilisant la synchronisation acoustique-magnétique.Pour chaque type de défaut, la méthode de détection appropriée et le réglage de sortie de l'émetteur doivent être sélectionnés en fonction des caractéristiques de défaut identifiées lors du diagnostic initial.
Q: Comment l'instrument fonctionne-t-il dans les tranchées de câbles humides ou inondées?
Le XHLJ504 est adapté aux conditions difficiles de terrain avec un capteur d'isolation physique multicouche IP65. Il fonctionne de manière fiable dans des environnements humides,Bien que l'eau stationnaire dans les tranchées puisse affecter la propagation du signalPour les conditions d'inondation, la méthode de synchronisation acoustique-magnétique fournit des résultats plus fiables que la détection acoustique pure, car le canal magnétique n'est pas affecté par l'eau.
Q: Combien de temps dure une opération typique de localisation des défauts?
Un flux de travail typique: traçage du parcours (15-30 minutes pour un tronçon de 500 m), pré-localisation de la faille à l'aide de la méthode TDR ou de la méthode de pont (10-20 minutes) et détermination de l'emplacement exact (15-45 minutes selon le type de faille, la profondeur,et les conditions du sol)Avec de l'expérience, la plupart des emplacements à faille unique peuvent être terminés dans un délai de 60 à 90 minutes à partir de l'arrivée sur le site jusqu'au marquage du point de fouille.
Q: Quelle garantie et quel support sont fournis?
12 mois de garantie standard contre les défauts de fabrication avec un support technique à vie. CE et ISO certifié. Kit complet comprend le traceur de chemin double mode / pointeur, émetteur de signal,une sonde acoustique magnétique, câbles de connexion, écouteurs, batteries rechargeables, chargeur, manuel d'utilisation et une étui de transport de terrain robuste.
