Diagnostic précis des défauts internes du transformateur Testeur de déformation de l'enroulement

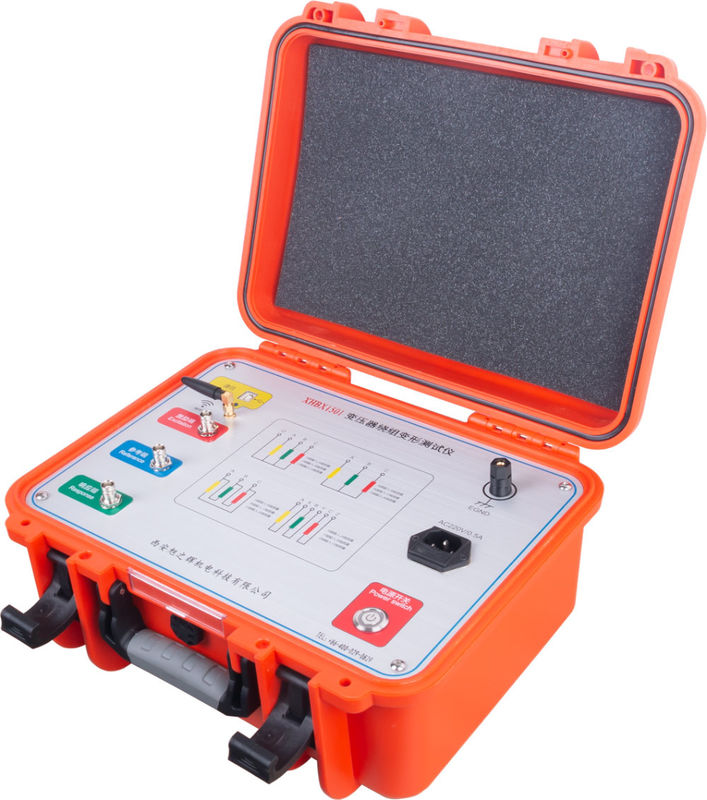

Le testeur de déformation de l'enroulement du transformateur XHBX1501 (méthode de réponse par fréquence) est utilisé pour tester des transformateurs de puissance de 6 KV et plus et d'autres transformateurs spéciaux.

XHBX1501 transformer winding deformation tester uses the frequency response analysis method to measure the winding deformation of the transformer according to the national power industry standard DL/T911-2004Il consiste à détecter les caractéristiques de réponse amplitude-fréquence de chaque enroulement du transformateur et à comparer les résultats de détection verticalement ou horizontalement.Le degré de changement de la caractéristique de réponse amplitude-fréquence détermine la déformation qui peut se produire dans l'enroulement du transformateur.

Le testeur de déformation de l'enroulement du transformateur XHBX1501 (méthode de réponse par fréquence) est constitué d'une partie de mesure et d'une partie de logiciel d'analyse.La partie de mesure est une boîte noire composée de la génération et de la mesure du signalLa partie d'analyse est complétée par un ordinateur portable, et la partie de mesure est connectée à l'ordinateur portable via USB ou réseau.

• Le contrôle adopte un microprocesseur à haute vitesse et à haute intégration.
• Port USB de communication entre l'ordinateur portable et l'instrument.
• Port Bluetooth sans fil (facultatif) pour la communication entre ordinateur portable et instrument.
• Le mouvement de matériel adopte la technologie de balayage numérique à haute fréquence numérique spécial DDS (États-Unis), qui peut diagnostiquer avec précision les défauts tels que la torsion, le gonflement, le déplacement, l'inclinaison,déformation du court-circuit entre les tours et court-circuit de contact phase à phase.
• échantillonnage A/D à 16 bits à double canal à grande vitesse (essai sur le terrain pour changer le changeur de robinet, la courbe de forme d'onde présente un changement évident).
• L'amplitude de sortie du signal est réglée par logiciel, le pic d'amplitude maximal est de ± 10 V.
• L'ordinateur analysera automatiquement les résultats des tests et générera des documents électroniques (Word)
• L'instrument possède les fonctions de mesure linéaire de la fréquence de balayage et de double système de mesure de la fréquence de balayage segmentée,qui est compatible avec les deux modes de mesure de genre technique nationaux actuels.
• Les caractéristiques d'amplitude-fréquence sont conformes aux indicateurs techniques nationaux du testeur de caractéristiques d'amplitude-fréquence.L'abscisse (fréquence) a deux types d'indexation linéaire et logarithmiquePar conséquent, la courbe imprimée peut être une courbe d'indexation linéaire ou une courbe d'indexation logarithmique, et l'utilisateur peut choisir en fonction des besoins réels.
• Système d'analyse automatique des données pour les données de détection,
  • Comparaison horizontale des similitudes d'enroulement entre les phases A, B et C,
  • Les résultats de l'analyse sont les suivants:
    • 1 la consistance est très bonne
    • 2 bonne consistance
    • 3 mauvaise consistance
    • 4 la consistance est très médiocre,
  • Comparaison longitudinale A-A, B-B, C-C: les données d'origine et les données actuelles dans la même phase sont utilisées pour comparer la déformation de l'enroulement,
  • Les résultats de l'analyse sont les suivants:
    • 1 enroulement normal
    • 2 légère déformation
    • 3 déformation modérée
    • 4 déformation sévère
• Peut générer automatiquement des documents électroniques Word à enregistrer et à imprimer.
• L'instrument répond pleinement aux prescriptions techniques de la norme de puissance DL/T911-2004 "Méthode d'analyse de la réponse de fréquence pour la déformation des enroulements des transformateurs de puissance.

Magnitude de basse tension - courbe de fréquence

La courbe de grandeur haute tension - fréquence
