XHHV535-2L 35kv générateur de surtension à impulsion continue 1000j pour localisation de défauts de câbles souterrains

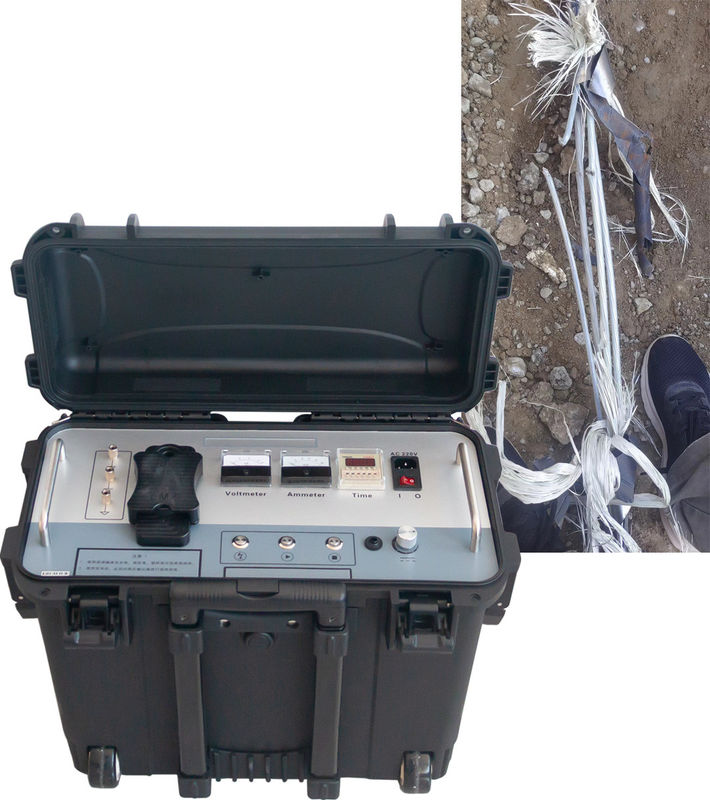

Ce générateur de surtension haute tension XHHV535-2L intègre une source de haute tension en courant continu, un condensateur de stockage d'énergie, un dispositif à boule de décharge, un dispositif de décharge automatique,et un instrument expérimental haut de gamme de type chariot.
L'équipement résout complètement les problèmes de commodité, de portabilité, de sécurité et de fiabilité des appareils expérimentaux traditionnels.composants électroniques spéciaux à haute tension à haute stabilité et technologie à haute tension à haute fréquence, ce qui rend la machine entière simple dans sa structure.
Afin de conserver l'habitude originale des gens d'utiliser des transformateurs et des boîtes de commande pour générer une haute tension en courant continu,Ce générateur d'impulsions adopte un mode de fonctionnement de conception humanisée et intègre une conception de circuit micro fiable. Il est sûr, fiable et intuitif. Réellement atteindre l'effet de ne pas être endommagé par l'impact, et il a également les fonctions de l'impact de chronométrage automatique, l'impact manuel et la résistance à la pression.Il est actuellement l'équipement de haute tension à impact en courant continu de type chariot le plus convivial en Chine.
Caractéristiques du produit
★ avec fonction de protection automatique contre le sur-courant, la surtension et la surchauffe;
★ Avec tension de résistance en courant continu, fonction de décharge par choc;
★ sortie d'impulsion à haute tension uniforme et contrôlable;
★ fonction de protection contre les courts-circuits, qui peut rendre la sortie haute tension directement court-circuité au sol;
★ Il dispose d'un double affichage du compteur de pointeur à 1,5 niveau pour le courant et la tension, qui est intuitif et clair, et le processus de décharge d'impact est clair en un coup d'œil;
★ Mesure de tension latérale haute tension, en temps réel et précise;
★ Avec protection contre le démarrage nul et fonction de sortie zéro du potentiomètre, sûre et fiable;
★ Conception unique de mesure de haute tension, dans l'état arrêté, le voltmètre peut indiquer la tension du condensateur en temps réel;
★ Le temps de décharge peut être réglé arbitrairement dans un intervalle approprié;
★ Avec fonction d'arrêt d'urgence, en cas d'urgence, coupez la sortie haute tension d'urgence.
|
Nom du produit
|
Générateur de surtension à haute tension portable
|
|
Haute tension de choc
|
réglable de 0 à 35 kV
|
|
Diviseur à haute tension
|
niveau de précision de tension 1.5
|
|
Capacité intégrée
|
2 μF
|
|
Puissance de décharge
|
1225J
|
|
Courant de combustion
|
20 mA
|
|
Temps d'impact
|
Temps d'impact automatique d'environ 5 secondes, temps de régulation arbitraire d'impact manuel
|
|
Le volume
|
Pour les pièces détachées:
|
Les États membres peuvent décider d'accorder des aides financières à des projets de développement durable.
Description de la fonction du panneau
1.Terrain de sécurité: La terre de la coque d' instrument doit être reliée de façon fiable à la terre afin d' empêcher que la coque d' instrument ne soit électrifiée ou que les gens ne soient exposés à un choc.
2.Terre à haute tension: également connu sous le nom de queue haute tension, il doit être relié de manière fiable pour éviter les fuites et les décharges de haute tension.dommages causés par une panne à haute tension des composants internes de l'instrument, et les accidents de sécurité causés par une fuite interne ou une décharge de l'instrument.
3.Lieu d'échantillonnage: Le terminal négatif du condensateur de stockage d'énergie d'impulsion a une tension élevée et doit être relié à la terre de manière fiable.Il est utilisé pour l'échantillonnage lorsque la forme d'onde est échantillonnée dans l'état de flashover haute tension du testeur de défaut de câble. (L'échantillonnage sans flashover de haute tension nécessite toujours une mise à la terre fiable).
4.Bouton de décharge: appuyez sur ce bouton pour entrer en contact avec l'espace de la bille, puis déchargez manuellement (la durée de chaque pression de la touche ne peut excéder 1s).
5.Bouton de démarrage haute tension:Lorsque la lumière du bouton de démarrage est allumée, cela signifie que la tension de sortie est à l'état zéro.Si la lumière du bouton de démarrage n'est pas allumée après avoir allumé le commutateur d'alimentationLorsque le bouton de démarrage est allumé, appuyez sur ce bouton pour démarrer l'appareil et générer une sortie haute tension.
6.Bouton d'arrêt haute tension: Lorsque l'essai est terminé ou qu'une anomalie se produit, appuyez sur ce bouton pour couper la sortie haute tension, la lumière haute tension s'éteint et la boule de décharge interne cesse de fonctionner.Quand le bouton d'arrêt est allumé, cela signifie qu'il y a une sortie haute tension, et quand il est éteint, cela signifie qu'il n'y a pas de sortie haute tension.
7.Commutateur de protection contre les surtensions: appuyez sur ce bouton, la protection contre le surtensionnement est activée, et ce bouton apparaît, et la protection contre le surtensionnement fonctionne.Après activation de la protection contre les surtensions, il doit être éteint pour décharger.
8.Réglage de la tension: Après avoir allumé l'appareil, vous devez d'abord tourner le bouton en sens inverse des aiguilles d'une montre vers le bas, appuyer sur le bouton de démarrage, puis régler en sens inverse des aiguilles d'une montre pour augmenter la haute tension de sortie de petite à grande,et régler dans le sens inverse des aiguilles d'une montre pour diminuer la haute tension de sortie de grande à petite.
9.Commutateur de puissance: "Gear 1" allume l'interrupteur d'alimentation CA 220V et "Gear 0" éteint l'alimentation du système.
10.Réservoir de sécurité:lorsque le fusible du système d'alimentation en courant alternatif 220 V est installé.
11.Socket électrique: source d'alimentation de fonctionnement de l'instrument, port de raccordement AC 220V.
12.Réglage de l'heure:régler l'intervalle de décharge.
13.Ampère:indication du courant du côté de la basse tension.
14.Le voltmètre:La tension de sortie de haute tension indiquant le kV-mètre.
15.Émetteur de haute tension (EMP): Lors de la décharge de choc, connectez la ligne de sortie haute tension.
16.Pour les appareils à haute tension (DC):Lorsque le courant continu résiste à la tension, connectez la ligne de sortie haute tension.
Les États membres peuvent décider d'accorder des aides financières à des projets de développement durable.
Liste d'emballage
Application - Emplacement de la défaillance du câble souterrain, test de résistance de tension du câble
