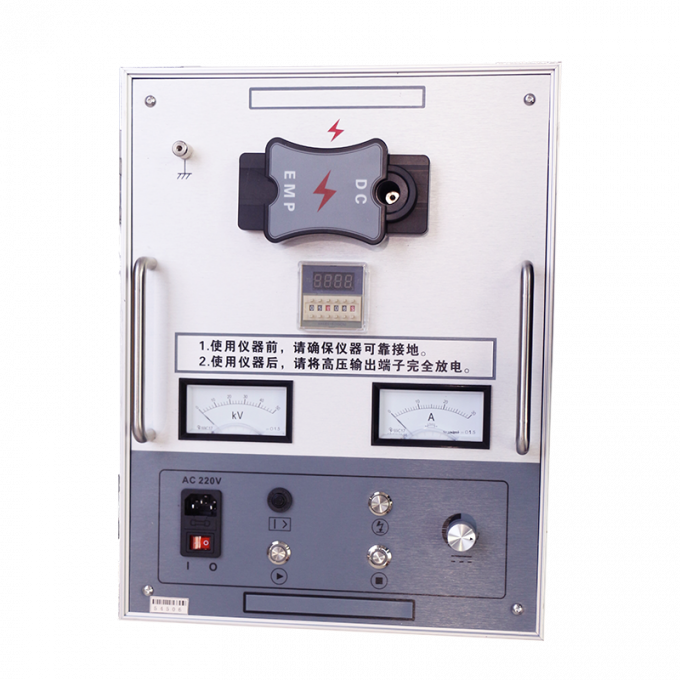

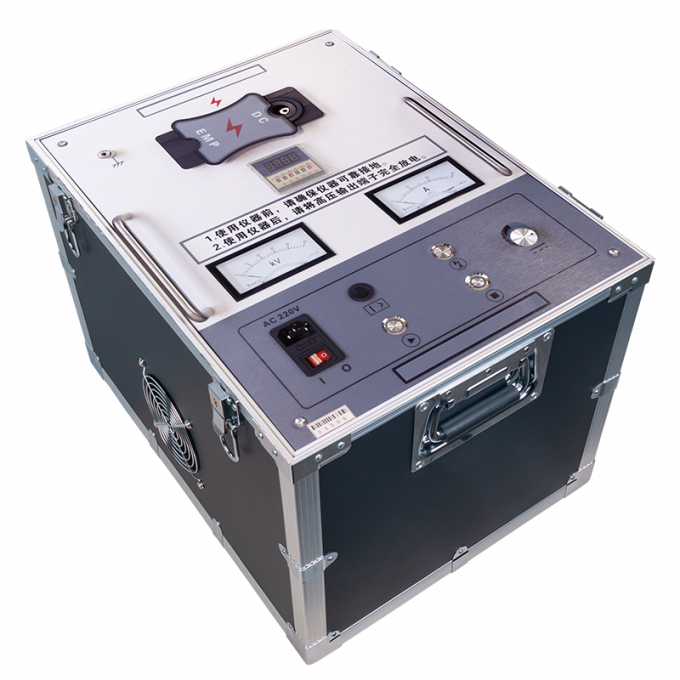

Générateur de surtension portable haute tension 2450J 32kV pour la détection rapide des défauts des câbles souterrains

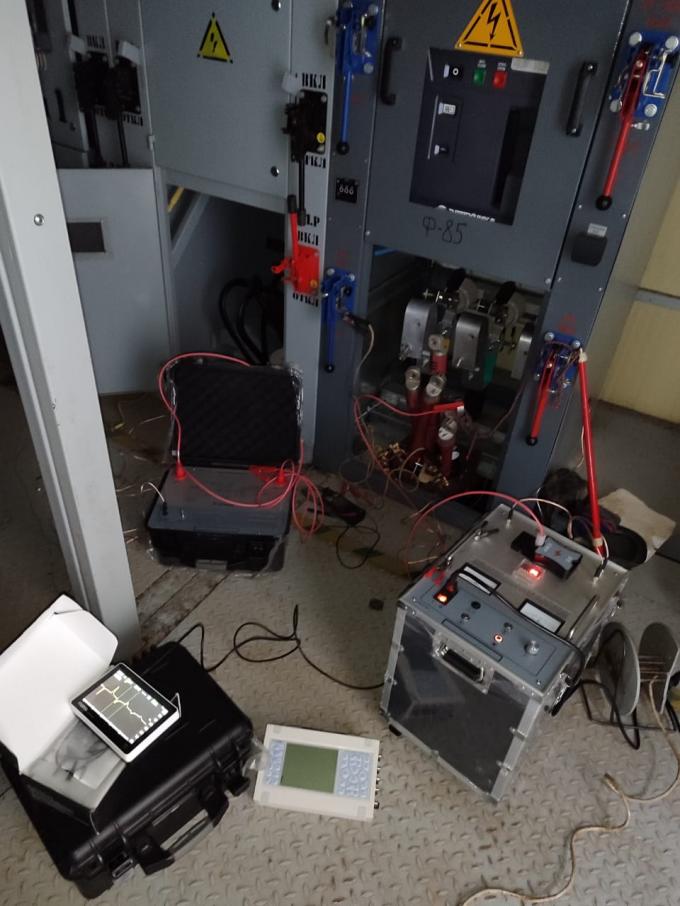

Le générateur de surtension décharge une impulsion de haute énergie dans le câble défectueux, créant un arc haute tension contrôlé au point de défaut. Cet arc produit à la fois un signal acoustique (un son de martèlement fort détectable par des microphones au sol) et une impulsion électromagnétique (détectable par un récepteur inductif). En combinant les temps d'arrivée des signaux acoustiques et électromagnétiques, les opérateurs peuvent localiser précisément l'emplacement exact du défaut, une technique connue sous le nom de synchronisation acoustique-magnétique.

Q : Quelle plage de tension dois-je sélectionner pour différents types de câbles ?

La sélection de la tension suit la tension de fonctionnement nominale du câble comme ligne directrice générale. Pour les câbles basse tension (jusqu'à 1 kV), utilisez la plage de 8 kV ou 12 kV. Pour les câbles de distribution moyenne tension (6-15 kV), la plage de 16 kV est appropriée. Pour les câbles de transmission haute tension (35 kV et plus), utilisez la plage de 32 kV. Consultez toujours les spécifications de tension de test maximale du fabricant du câble et assurez-vous que toutes les distances de sécurité sont maintenues pendant le fonctionnement haute tension.

Q : Quelles précautions de sécurité doivent être observées lors de l'utilisation du générateur de surtension ?

Les tests avec générateur de surtension haute tension nécessitent des protocoles de sécurité stricts. Vérifiez toujours que le câble est complètement hors tension et isolé de toutes les sources d'alimentation avant la connexion. Établissez un périmètre de sécurité minimum de 5 mètres autour de la zone de test avec des panneaux d'avertissement. Tout le personnel doit porter un équipement de protection individuelle approprié, y compris des vêtements résistants aux arcs, des gants isolants haute tension et des surchaussures diélectriques. Les fonctions de sécurité intégrées - décharge automatique à la mise hors tension, arrêt d'urgence et interverrouillage de la tension nulle - offrent des couches de protection supplémentaires, mais ne doivent jamais remplacer les procédures de sécurité appropriées.

Q : Quel est l'avantage des multiples niveaux d'énergie (Joules) sur cet appareil ?

Différents niveaux d'énergie servent à différentes fins de diagnostic. Les réglages de faible énergie (par exemple, 864 J à 1024 J) sont idéaux pour la confirmation initiale des défauts et la localisation des défauts à haute résistance où une énergie excessive pourrait aggraver les dommages du câble. L'énergie moyenne (1225 J à 2048 J) fournit une force de signal acoustique optimale pour la plupart des localisations de défauts de routine. L'énergie élevée (2450 J et plus) est réservée aux câbles très longs, aux scénarios d'enfouissement profond ou aux défauts à haute impédance qui nécessitent une génération d'arc plus forte pour produire une signature acoustique détectable. La sélection à trois niveaux permet aux opérateurs d'adapter la sortie d'énergie aux conditions du terrain.

Q : Quelle garantie et quel support sont inclus avec ce générateur de surtension ?

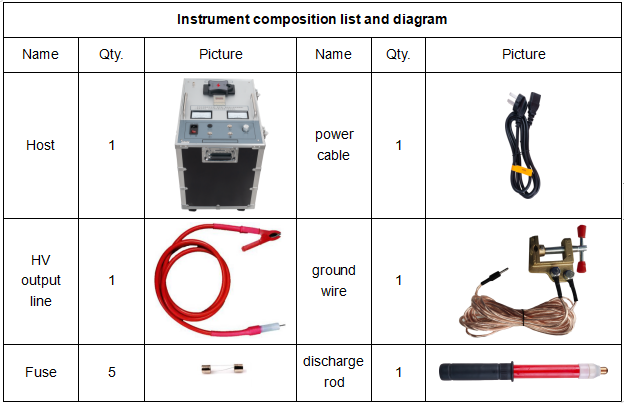

Garantie standard de 12 mois contre les défauts de fabrication avec support technique à vie. Certifié CE et ISO 9001:2015. Chaque unité comprend le générateur de surtension, le câble de sortie HV, le câble de terre, la tige de décharge, le manuel d'utilisation et un étui de transport robuste. L'installation sur site, la mise en service et la formation des opérateurs à la sécurité sont disponibles sur demande. Les pièces de rechange, y compris les éclateurs, les condensateurs et les diodes HV, sont en stock pour un remplacement rapide.
