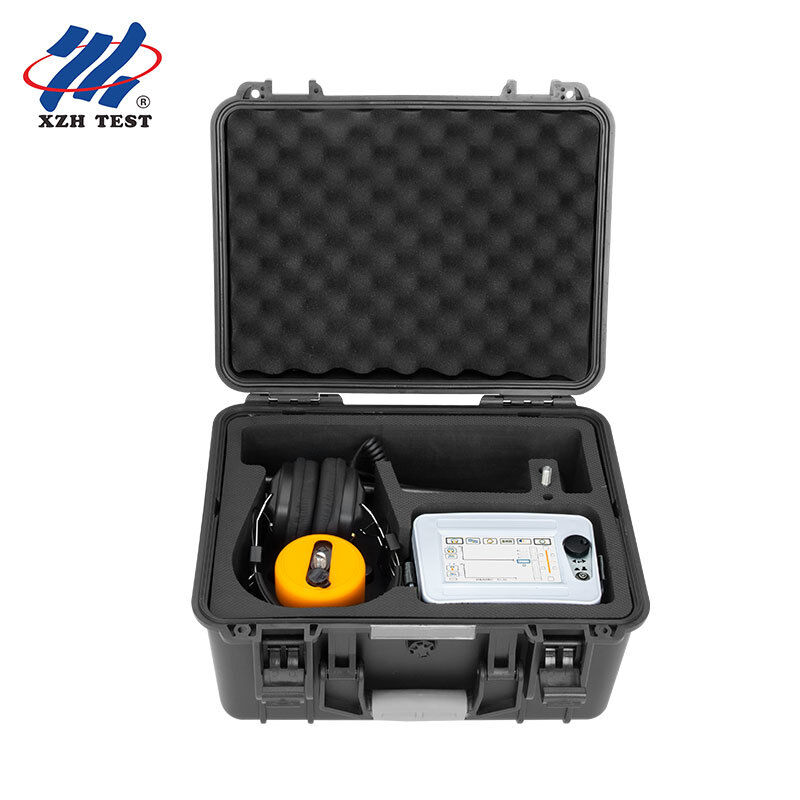

Indicateur de défaut de câble de haute précision avec synchronisation acoustique magnétique XHDD503C

Le localisateur de défauts de câbles XHDD503C est conçu pour la localisation rapide et de haute précision des défauts des câbles électriques souterrains à l'aide de la méthode de synchronisation acoustique-magnétique — une avancée significative par rapport à la localisation traditionnelle uniquement acoustique. Lorsqu'un générateur d'impulsions haute tension se décharge au point de défaut, la sonde de l'instrument capte simultanément à la fois le signal acoustique (le « pop » de décharge traversant le sol) et le signal électromagnétique (circulant presque instantanément). En calculant la différence de temps entre ces deux signaux, le XHDD503C guide les opérateurs vers l'emplacement exact du défaut avec une précision supérieure à 0,1 m, éliminant ainsi les incertitudes et les années d'expérience traditionnellement requises pour la localisation des défauts de câble.

Le principe de synchronisation acoustique-magnétique est fondamentalement simple mais remarquablement efficace. Au moment de la décharge impulsionnelle au point de faille, deux signaux naissent : une onde sonore qui se propage lentement à travers le sol environnant et une impulsion électromagnétique qui se propage à une vitesse proche de la lumière le long du câble. La sonde détecte les deux simultanément. Étant donné que le signal électromagnétique arrive presque instantanément alors que le son met un temps mesurable à se propager, l'écart entre eux, affiché en millisecondes sur l'écran LCD de 5 pouces, indique directement à quelle distance vous vous trouvez du défaut. Déplacez la sonde là où le décalage horaire atteint son minimum et où le défaut se trouve directement sous vous.

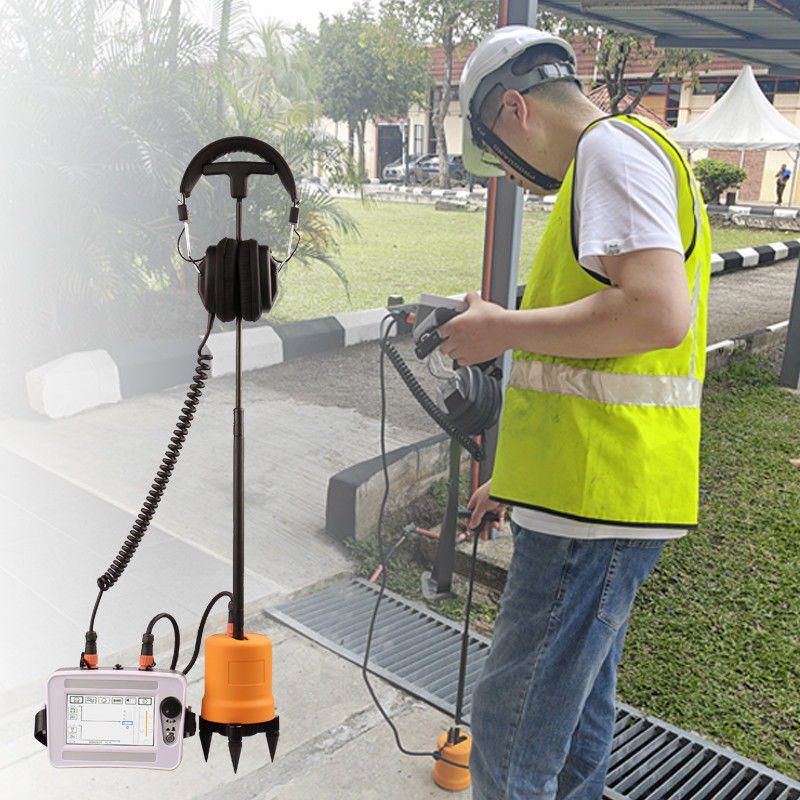

Étape 1 :Utilisez un TDR ou un pré-localisateur pour déterminer la plage approximative du défaut (± 50 m).Étape 2 :Connectez le XHDD503C au générateur d'impulsions haute tension et définissez un cycle de décharge de 3 à 5 secondes.Étape 3 :Commencez par des réglages de seuil bas, de gain élevé et de volume élevé. Placez la sonde à plat sur le sol directement au-dessus du câble.Étape 4 :Marchez le long du chemin du câble en surveillant la lecture du décalage horaire : elle diminuera à mesure que vous vous approchez du défaut, puis augmentera une fois que vous l'aurez dépassé.Étape 5 :Revenez au point de différence horaire minimum, passez au seuil haut et au gain faible pour un positionnement précis. Le point où le son est le plus fort ET où la différence de temps est la plus petite est l'emplacement de votre défaut.

Garantie gratuite de 12 mois contre les défauts de qualité du produit. Maintenance et support technique à vie. Certifié CE et ISO. Conforme aux normes DL/T 849.2-2019 et GB/T 18268.1 pour les équipements de test industriels sur le terrain.
