| Fonction |
Mesure de la résistance de terre à 2/3/4 pôles, de la résistivité du sol, de la tension de terre, de la tension alternative |
| Alimentation |
CC 9V (pile sèche Zi-Mn R14S 1,5V 6 PCS, veille continue pendant 300 heures) |
Plage de mesure
|
Résistance de terre : 0,00 Ω-30,00 kΩ |
| Résistivité du sol : 0,00 Ωm-9000 kΩm |
| Tension de terre : 0V~600V |
| Mode de mesure |
Mesure précise à 4 pôles, mesure à 3 pôles, mesure simple à 2 pôles |
| Méthode de mesure |
Résistance de terre : méthode du pôle de changement de courant nominal, courant de mesure 20mA Max
Résistivité du sol : mesure à 4 pôles (méthode de Wenner)
Tension de terre : redressement moyen (entre P(S)-ES) |
| Fréquence de test |
128Hz/111Hz/105Hz/94Hz (AFC) |
| Courant de court-circuit de test |
AC 20mA max |
| Courant de circuit ouvert de test |
AC 40V max |
| Onde de tension de test |
Onde sinusoïdale |
| Plage de distance des électrodes |
Peut être réglé de 1m à 100m |
| Changement de gamme |
Résistance de terre : 0,00 Ω-30,00 kΩ, changement automatique |
| Résistivité du sol : 0,00 Ωm-9000 kΩm, changement automatique |
| Rétroéclairage |
Rétroéclairage de l'écran bleu, adapté aux endroits sombres |
| Mode d'affichage |
Super grand écran LCD à 4 chiffres, rétroéclairage de l'écran bleu |
| Indicateur de mesure |
Pendant la mesure, indicateur de flash LED, affichage du compte à rebours LCD, indicateur de barre de progression |
| Dimensions du cadre LCD |
128mm × 75mm |
| Dimensions de la fenêtre LCD |
124mm × 67mm |
| Dimensions |
L × l × H : 215mm × 190mm × 95mm |

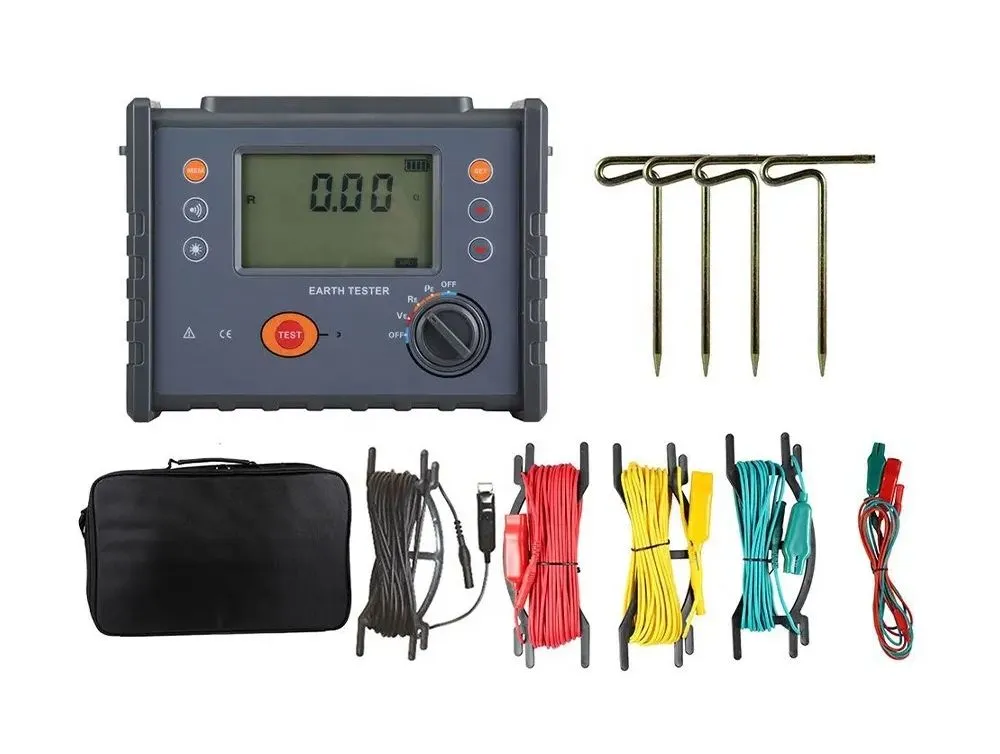

| Fil de test standard |
4 fils : chacun pour rouge 20m, noir 20m, jaune 10m et vert 10m |
| Fil de test simple |
2 fils : 1pc rouge 1,6m et 1pc noir 1,6m |
| Tige de terre auxiliaire |
4 tiges : Φ10mm × 150mm |
| Vitesse de mesure |
Tension à la terre : environ 3 fois/seconde |
| |
Résistance de terre, résistivité du sol : environ 5 secondes/temps |
| Temps de mesure |
Plus de 5000 fois (test de court-circuit, le temps d'intervalle doit être d'au moins 30 secondes) |
| Tension du circuit |
inférieure à AC 600V |
| Interface USB |
Avec interface USB, prend en charge la supervision logicielle, les données stockées peuvent être téléchargées sur l'ordinateur, sauvegardées ou imprimées. |
| Câble de communication USB |
Un câble de communication USB, longueur 1,5m |
| Stockage de données |
300 ensembles, "MEM" indicateur de stockage d'icône, affiche "FULL" icône pour indiquer que le stockage est plein |
| Maintien des données |
Fonction de maintien des données : "HOLD" affichage de l'icône |
| Lecture des données |
Fonction de lecture des données : "READ" affichage de l'icône |
| Affichage de dépassement |
Fonction de dépassement de plage de mesure : "OL" affichage de l'icône |
| Test d'interférence |
Reconnaît automatiquement le signal d'interférence, "NOISE" affichage de l'icône lorsque la tension d'interférence dépasse 5V |
| Test de terre auxiliaire |
Peut mesurer la résistance de terre auxiliaire, 0,00KΩ-30kΩ (100R+rC<50kΩ, 100R+rP<50kΩ) |
| Fonction d'alarme |
Lorsque la valeur mesurée dépasse la valeur de réglage de l'alarme, il y a un son d'alarme "Bip-bip-bip" |
| Tension de la batterie |
Lorsque la tension de la batterie diminue à environ 7,5V, l'icône de batterie faible s'affiche, rappelant de remplacer la batterie. |
Consommation d'énergie
|
Veille : environ 20mA (rétroéclairage éteint) |
| Démarrage et avec rétroéclairage : environ 45mA (25mA sans rétroéclairage) |
| Mesure : environ 100mA (rétroéclairage éteint) |
Poids
|
Poids total : 4,5 kg (emballage compris) |
| Testeur : 950g (batterie comprise) |
| Fils de test : 1560g |
| Tiges de terre auxiliaires : 935g (4 pièces) |
| Température et humidité de fonctionnement |
-10℃-40℃, inférieur à 80% HR |
| Température et humidité de stockage |
-20℃-60℃, inférieur à 70% HR |
| Protection contre les surcharges |
Mesure de la résistance de terre : entre chaque interface deC(H)-E,P(S)-ES, AC 280V/3 secondes |
| Résistance d'isolement |
Plus de 20MΩ (entre le circuit et le boîtier, il est de 500V) |
| Tension de tenue |
AC 3700V/rms (entre le circuit et le boîtier) |
| Caractéristiques électromagnétiques |
IEC61326 (CEM) |
| Type de protection |
IEC61010-1 (CAT III 300V, CAT IV 150V, Pollution 2), IEC61010-031, IEC61557-1 (Résistance de terre), IEC61557-5 (Résistivité du sol), JJG 366-2004 |
