Conçu pour les équipes de construction de câbles nécessitant une vérification de sécurité intelligente et guidée par la voix
Équipes de construction sur le terrainLes invites vocales + l'écran LCD guident chaque étape, éliminant les erreurs de procédure sous pression
Équipes de migration et de réparation de câblesLe double tir à 60° crée deux points de court-circuit pour une vérification infaillible
Organisations axées sur la sécuritéLes modes de temporisation + télécommande maintiennent les opérateurs complètement isolés pendant la perforation
Présentation du produit
Chaque année, dans les systèmes électriques, des accidents humains surviennent en raison de la coupe manuelle de câbles sous tension incorrects. Le Piqueur de câble intelligent XHZS506YS élimine complètement ce risque. À l'aide d'un système de double tir télécommandé, il effectue une vérification destructive en perçant le câble cible — si le câble est électrifié, il explosera (confirmant le danger), et s'il est hors tension, aucune réaction ne se produit (confirmant qu'il est sûr de couper). C'est la seule méthode absolue pour vérifier l'état du câble avant la coupe.
Dans les travaux de construction, de migration et de réparation de câbles électriques, les opérateurs doivent d'abord identifier le câble cible parmi plusieurs. Bien que les plans de conception et les identificateurs électroniques aident à déterminer quel câble travailler, la confirmation absolue finale nécessite une vérification physique par court-circuit contrôlé — et le XHZS506YS fournit cela avec une intelligence guidée par la voix, un fonctionnement bi-mode et une isolation complète de l'opérateur.
XHZS506YS vs XHZS506S — Intelligent vs Basique : Le XHZS506YS dispose d'un écran LCD affichant le contenu de l'opération et le processus de contrôle, des invites vocales pour des instructions étape par étape, des boutons Confirmer (OK) et Sélectionner pour la sélection du mode, et un mode de temporisation pour une perforation automatisée avec un délai de 10 secondes. Le XHZS506S offre la même sécurité de base avec double tir et une simple opération par voyants lumineux. Choisissez le XHZS506YS lorsque votre équipe bénéficie d'un guidage vocal et d'une confirmation visuelle du processus.
Avertissements de sécurité importants — Lisez avant l'opération
1. Strictement interdit de tester sans le dispositif d'enfoncement de clou et les cartouches vides — risque de rupture de l'aiguille et de blessure.
2. Strictement interdit de tester sans balles — risque de rupture du percuteur.
3. Strictement interdit d'utiliser des munitions réelles et des clous réels, ou de perforer dans l'air — risque de blessure.
4. Lorsque le câble est percé, le corps du tireur doit être mis à la terre de manière fiable.
5. L'angle entre les deux tireurs ne doit PAS être de 120° — de préférence 60°.
6. Cet équipement est exclusivement destiné à la perforation de câbles. Toute autre utilisation est à vos risques et périls.
Spécifications techniques
Numéro de modèle
XHZS506YS
Corps de tireur
2 corps de perforation (double tir)
Interface de contrôle
Écran LCD + invite vocale + boutons Confirmer/Sélectionner
Modes de fonctionnement
Télécommande manuelle + mode automatique de temporisation
Télécommande
>10m, capable de traverser les murs
Longueur du câble de contrôle
5 mètres
Diamètre de la pince
φ30-150mm
Angle du tireur
Ne doit pas être de 120°, de préférence 60°
Alimentation de travail
Charge AC 220V/50Hz ; Batterie >10 heures
Contrôleur
270×230×120mm, 2,5kg
Ensemble complet
470×380×210mm, 15,5kg (double tir)

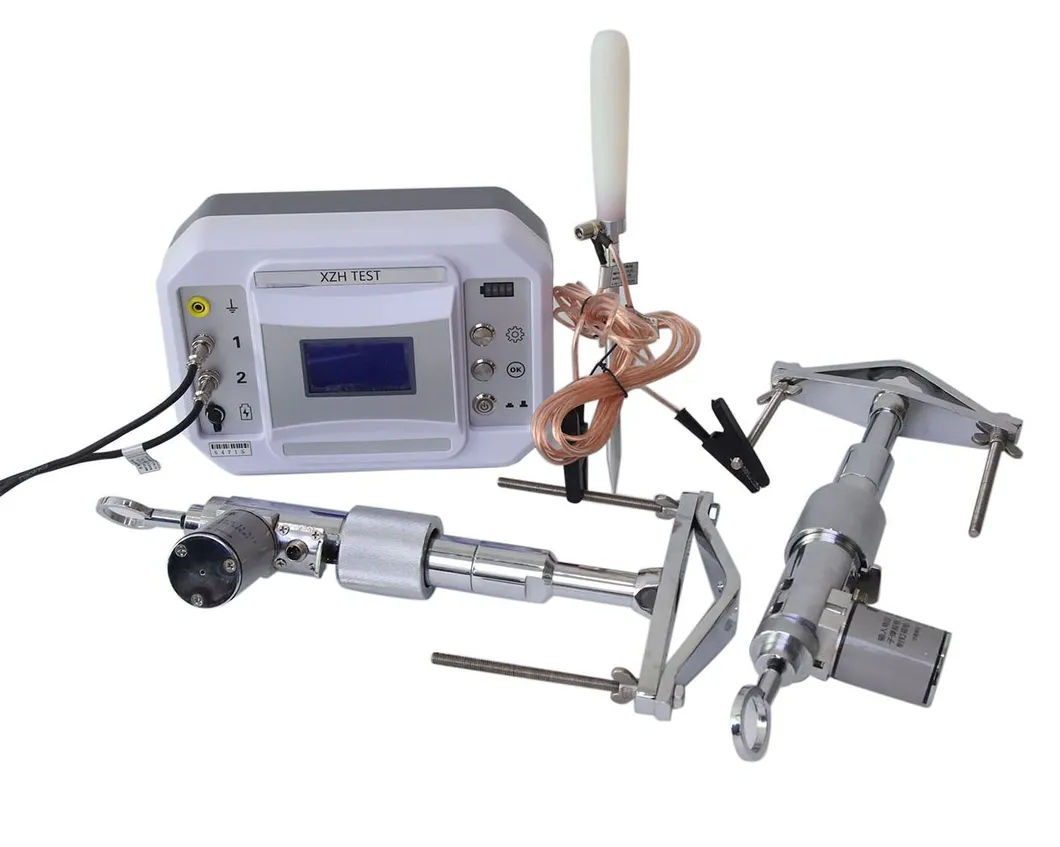

Interface d'opération
| # |
Composant |
Fonction |
| 1 |
Mise à la terre |
Point de mise à la terre de l'instrument — protection de sécurité |
| 2 |
Sortie 1 |
Connexion au corps du tireur 1 |
| 3 |
Sortie 2 |
Connexion au corps du tireur 2 |
| 4 |
Port de charge |
Port de charge DC12V |
| 5 |
Interrupteur d'alimentation |
Allumer/éteindre l'alimentation de travail |
| 6 |
Confirmer (OK) |
Touche de confirmation de la fonction d'opération |
| 7 |
Sélectionner |
Sélectionner le mode de travail (Télécommande / Temporisation) |
| 8 |
Indicateur d'alimentation |
Affichage du niveau de batterie en temps réel |
| 9 |
Écran LCD |
Affiche le contenu de l'opération et le processus de contrôle |

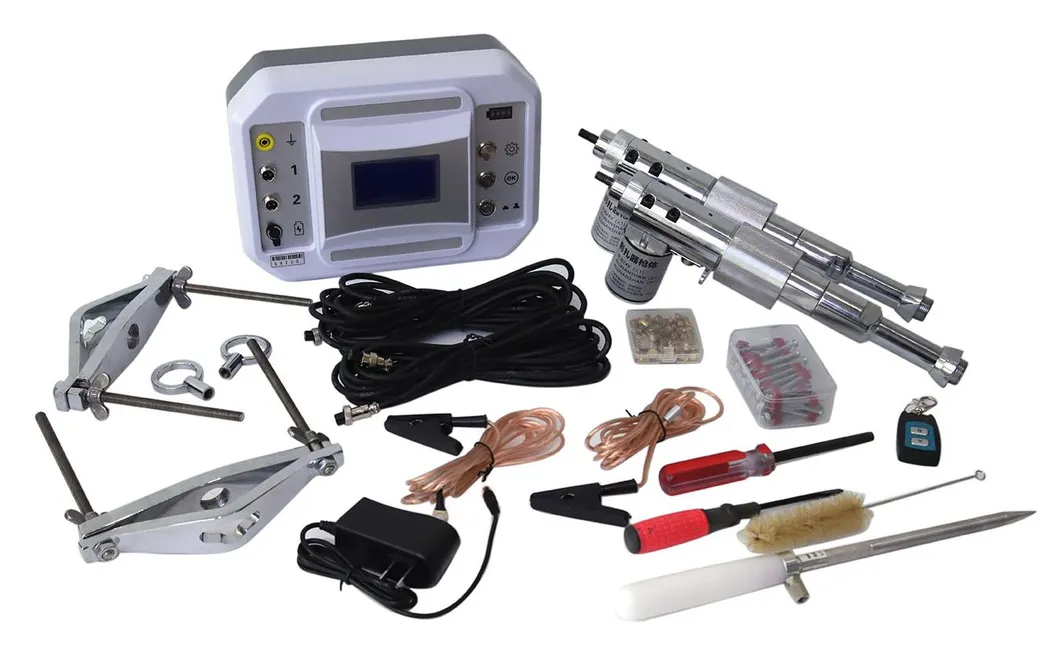

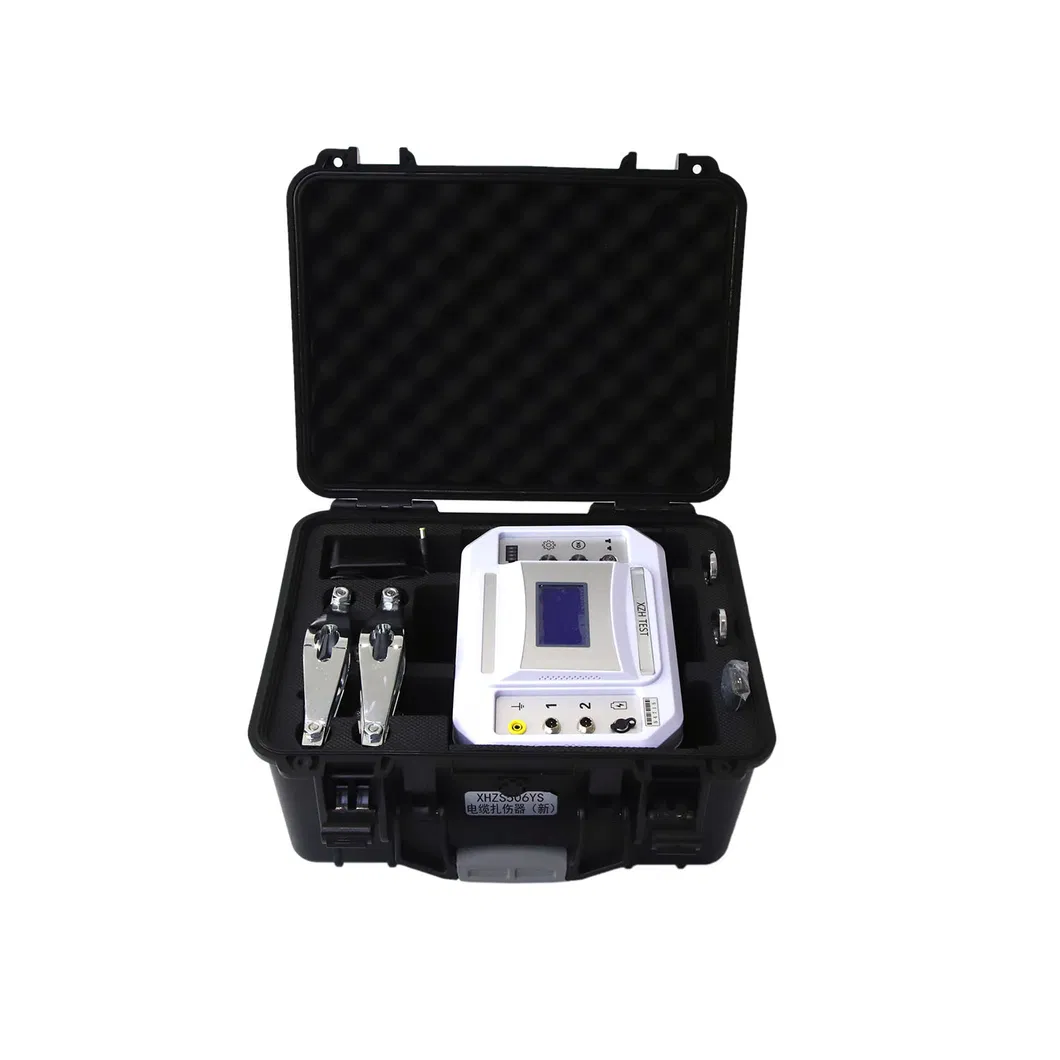

Composants et liste d'emballage
| Article |
Qté |
Description |
| Contrôleur |
1 |
Gère l'action de perforation de câble avec contrôle LCD + invite vocale |
| Corps de tireur |
2 |
Dispositif de type piston à basse vitesse pour la perforation de câbles |
| Télécommande |
1 |
Double bouton (A/B) correspondant aux sorties 1/2 |
| Câble de contrôle |
2 |
Connexion entre le contrôleur et les corps de tireur |
| Fil de terre / Foret |
1/1 |
Mise à la terre sur site avec foret pour une connexion à la terre fiable |
| Balless et clous |
1 jeu |
S1 Rouge (niveau 5) 50 cartouches + PS52C8 50 clous (standard) |
| Outils de nettoyage |
1 jeu |
Tournevis, douille, brosse à tube à essai pour l'entretien du tireur |
| Chargeur |
1 |
Câble de charge AC 220V/50Hz pour boîte de contrôle |
Spécifications des clous
| Diamètre du câble |
30mm |
40mm |
50mm |
60mm |
70mm |
80mm |
90mm |
100mm |
| Spécification du clou |
PS27C8 |
PS37C8 |
PS47C8 |
PS52C8 |
Consulter la fiche technique |
Sélection de la puissance de la balle
| Couleur |
Noir |
Bleu |
Jaune |
Rouge |
Utilisation recommandée |
| Niveau de puissance |
Le plus petit |
Petit |
Moyen |
Grand (Niveau 5) |
≤35kV : Jaune / >35kV : Rouge |
Configuration standard : S1 Rouge (niveau de puissance 5) 50 cartouches + PS52C8 50 clous.
Guide d'opération
Opération du contrôleur — Deux modes :
Télécommande manuelle : Après avoir installé les deux corps de tireur, connecté la terre et allumé le contrôleur, appuyez sur le bouton Sélectionner pour choisir le mode "Télécommande", puis appuyez sur Confirmer (OK). Appuyez sur les boutons de la télécommande A et B en suivant les invites vocales pour percer respectivement le tireur 1 et le tireur 2.
Mode automatique de temporisation : Après l'installation, appuyez sur Sélectionner pour choisir le mode "Temporisation", puis appuyez sur Confirmer (OK). Le contrôleur percera automatiquement le tireur 1 et le tireur 2 après un délai de 10 secondes, permettant à l'opérateur de se déplacer à une distance de sécurité.
Important : Gardez le personnel et le contrôleur aussi loin que possible des corps de tireur pendant la perforation. Gérez la télécommande avec soin — une fois le câble de contrôle connecté et l'interrupteur allumé, la télécommande peut déclencher la perforation à tout moment.
Caractéristiques principales
Écran LCD avec synchronisation des invites vocales pour des instructions étape par étape

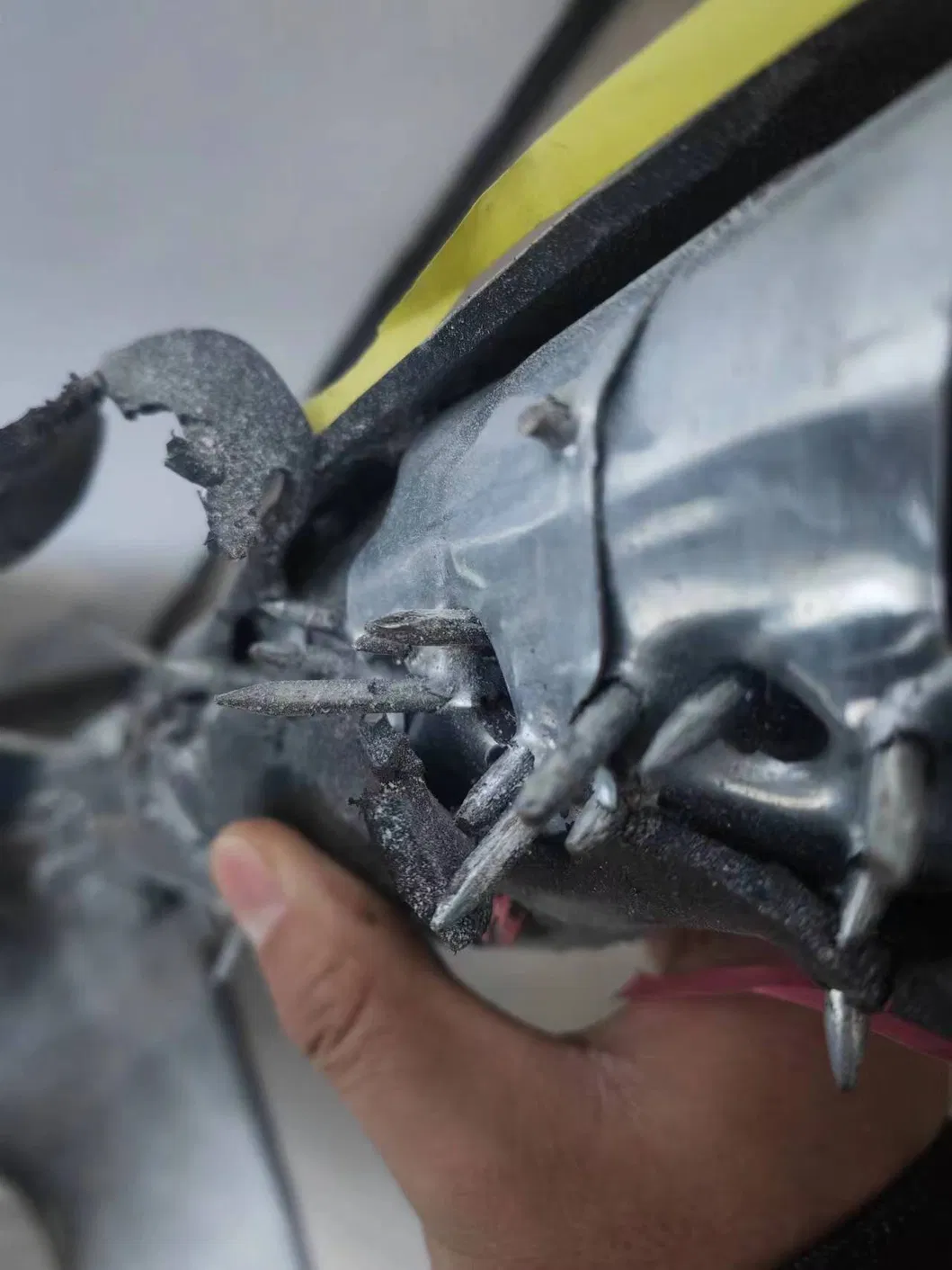

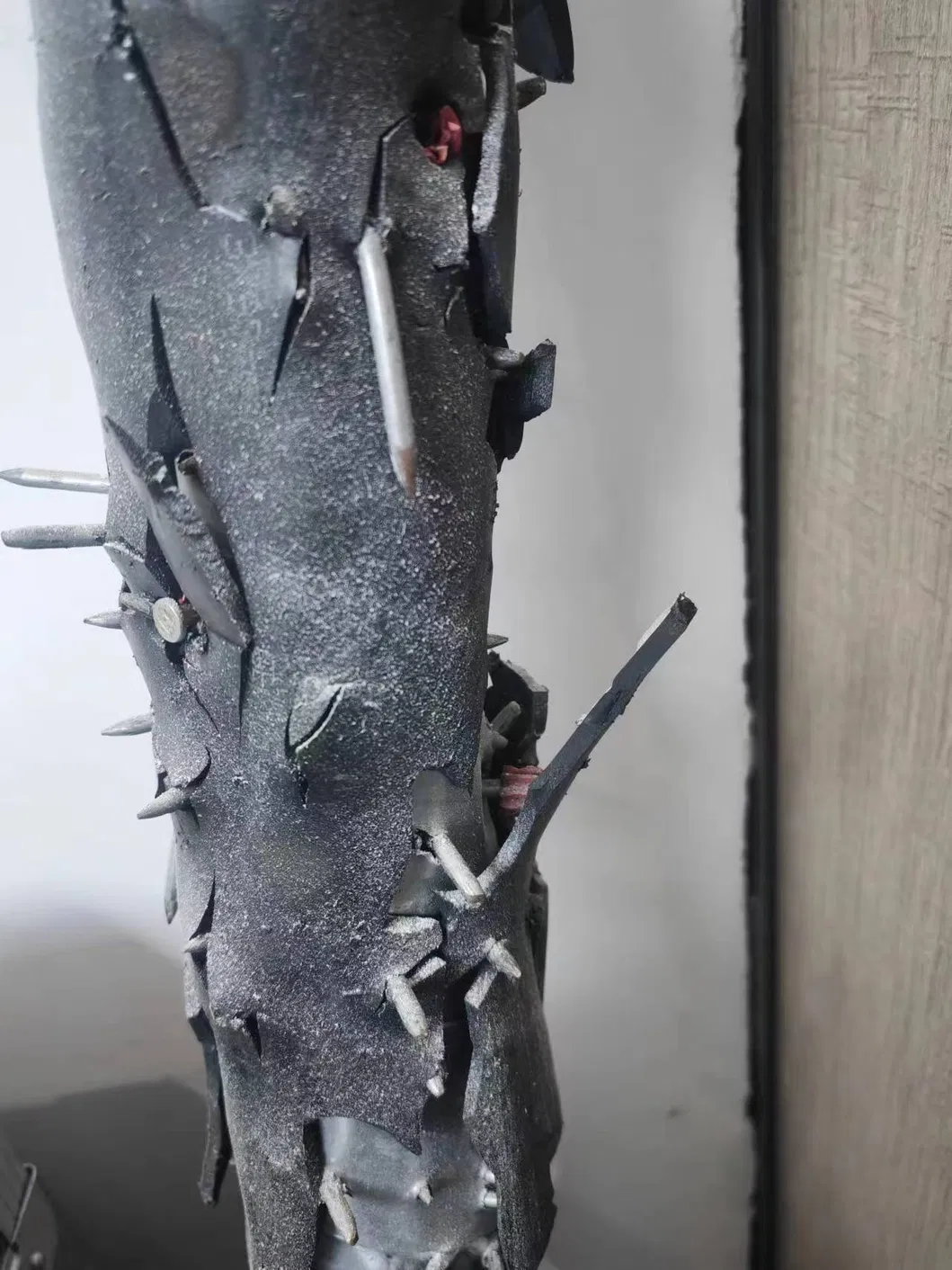

Conception à double tir créant deux points de court-circuit — au moins un pénètre le câble de manière fiable
Fonctionnement bi-mode : télécommande manuelle + automatique avec temporisation (délai de 10 secondes pour une évacuation en toute sécurité)
Télécommande sans fil (>10m, traversant les murs) + sauvegarde filaire de 5m pour une isolation maximale de l'opérateur
Un angle de perforation de 60° (plutôt que 120°) assure une pénétration optimale des câbles triphasés disposés en formation en triangle.
Batterie au lithium intégrée offrant plus de 10 heures de fonctionnement continu avec charge AC 220V/50Hz
Ensemble complet compact de 15,5 kg dans un étui de transport intégré pour le déploiement sur le terrain
Protection contre les surintensités et les courts-circuits pour les composants du contrôleur et des tireurs
Questions fréquemment posées
Q1 : Pourquoi les deux tireurs doivent-ils être à 60° et jamais à 120° ?
Les câbles triphasés sont généralement disposés en configuration triangulaire "en pièce". À 60°, les deux tireurs s'approchent sous des angles complémentaires qui maximisent la probabilité de percer différentes phases, garantissant qu'au moins un clou crée un véritable court-circuit. S'ils sont placés à 120°, un tireur peut s'aligner avec l'espace entre les phases et manquer complètement le conducteur. La disposition à 60° est conçue spécifiquement pour la géométrie des câbles triphasés — réglez toujours les tireurs à environ 60° pour des résultats fiables.
Q2 : Comment le système d'invite vocale + écran LCD fonctionne-t-il ensemble ?
L'écran LCD du contrôleur affiche le mode de fonctionnement actuel, l'état des sorties 1 et 2, et le niveau de batterie en temps réel. Simultanément, le système d'invite vocale énonce les instructions à chaque étape — guidant l'opérateur à travers la sélection du mode, la confirmation des réglages et annonçant quand appuyer sur les boutons de la télécommande A et B. Ce double canal de retour (visuel + audio) réduit considérablement les erreurs de procédure, en particulier dans les environnements de construction bruyants ou lorsque les opérateurs portent des EPI lourds qui limitent la conscience du champ visuel.
Q3 : Quelles précautions de sécurité doivent être suivies avant l'opération ?
Six règles de sécurité critiques : (1) Ne jamais tester sans clous et balles installés — le percuteur peut se casser ; (2) Ne jamais utiliser de munitions réelles ou perforer à l'air libre ; (3) Toujours mettre à la terre le corps du tireur de manière fiable ; (4) Régler les tireurs à 60°, jamais à 120° ; (5) Maintenir tout le personnel à une distance de sécurité — utiliser la télécommande ou le mode de temporisation ; (6) Cet équipement est exclusivement destiné à la perforation de câbles — toute autre utilisation est interdite. Après chaque utilisation, nettoyez le corps du tireur. Toutes les 5 prises de vue, utilisez les outils de nettoyage inclus pour un entretien approfondi.
Q4 : Comment dépanner si le tireur ne tire pas ?
Trois problèmes courants : (1) Si le verrou est relevé mais ne peut pas se verrouiller — la goupille mécanique ou le ressort peut être oxydé. Retirez le canon, lubrifiez le ressort de l'électroaimant et la goupille avec de l'huile, et faites fonctionner le verrou plusieurs fois (sans balles) pour un fonctionnement fluide. (2) Si la télécommande fonctionne mais que le tireur n'a aucune action — vérifiez les connexions du câble de contrôle, mesurez la tension d'impulsion DC24V à la sortie du contrôleur, ou testez la résistance de l'électroaimant du corps du tireur. (3) Si le tireur tire mais que la balle ne détonne pas — remplacez la balle car l'humidité peut avoir dégradé la poudre. Pour tout problème non résolu, contactez le service XZH TEST.
Q5 : Quelles sont les informations sur la garantie après-vente et la livraison ?
Le XHZS506YS bénéficie d'une garantie gratuite de 1 an pour les problèmes de qualité du produit à compter de la date d'achat, avec une réparation à vie et un support technique disponibles. Le délai de livraison standard est de 3 à 5 jours ouvrables par unité, emballé dans des caisses en bois robustes pour l'expédition internationale. La quantité minimale de commande est de 1 unité, avec une capacité d'approvisionnement mensuelle de 500 unités. Les conditions de paiement sont T/T. Pour toute condition ou défaut anormal de l'instrument, contactez immédiatement XZH TEST pour un arrangement de service le plus rapide.
