| Fonction |
Détection des conduites (suivi de la position du câble, affichage de la direction, mesure de la profondeur, mesure du courant), identification du câble, détection des défauts du cadre A (fonction facultative) |
| Le pouvoir |
8.4V batterie au lithium rechargeable de grande capacité |
| Méthode d'entrée |
Coil de réception intégrée, étrier flexible, A-frame (fonction facultative) |
| Fréquence de réception |
Fréquence de détection active: 640 Hz, 1,28 kHz, 2,56 kHz, 3,20 kHz, 4,09 kHz, 8,19 kHz, 10,2 kHz, 32,7 kHz, 65,6 kHz, 81,9 kHz, 197 kHz
Fréquence de puissance Fréquence de détection passive: 50 Hz, 60 Hz, 250 Hz
bande de fréquence de détection RF passive: la fréquence centrale est divisée en 32,7 kHz, 65,6 kHz, 81,9 kHz, 197 kHz |
| Mode de détection des pipelines |
Méthode des pics larges, méthode des pics étroits, méthode des vallées |
Détection des pipelines
Portée de détection |
Méthode de connexion directe: en général, la longueur du câble peut atteindre 0 ~ 20 km, ce qui est principalement déterminé par la résistance au sol, la résistance du câble et la profondeur enterrée du câble
Méthode d'accouplement: en général, la longueur du câble peut atteindre 0 ~ 10 km, ce qui est principalement déterminé par la résistance au sol, la résistance du câble et la profondeur enterrée du câble
Méthode d'induction: applicable aux câbles enfouis à moins de 2 m de profondeur |
| Profondeur et courant |
Affichage en temps réel de la profondeur du câble et de la valeur du courant |
| Profondeur de mesure du pipeline |
0 à 20 m
|
| Précision de la profondeur |
Précision de la position du plan: position de l'axe central du câble ou du pipeline cible: ±5% (profondeur enterrée de 0 à 3 m) -10% (profondeur enterrée de 3 à 20 m) |
| Des conseils vrais ou faux |
Éliminez les interférences des câbles adjacents.la mesure des câbles adjacents peut être distinguée en fonction des différentes intensités de signal et des phases de courant mesurées alimentées par les câbles adjacents. En traçant les câbles, observez le cadran de phase et le pointeur pour distinguer le câble mesuré des câbles adjacents. |
| Des instructions fiables |
Tone FM qui varie avec la force du signal |
| Affichage anti-interférences |
Vert: Aucune interférence Vert: Bon (les résultats sont fiables) Rouge: Interférence sévère (les résultats ne sont pas fiables) |
| Capacité anti-interférence |
La bande de fréquences de réception extrêmement étroite et la méthode de traitement numérique unique peuvent supprimer complètement la fréquence de puissance et les interférences harmoniques des câbles et des pipelines en cours d'exécution à proximité. |
| Distance d'interférence |
Lorsque l'on utilise la méthode de couplage et la méthode d'induction, l'émetteur génère des interférences à une courte distance.La distance d'interférence est liée à la puissance et à la fréquence de transmissionPlus la puissance et la fréquence sont élevées, plus l'interférence est forte.
La distance minimale à laquelle le récepteur n'est pas interféré par l'émetteur doit souvent être déterminée par expérience:
Détection des conduites: 5 m de distance pour la méthode d'accouplement et 20 m de distance pour la méthode d'induction peuvent être confirmés comme pas d'interférence
Identification du câble: 2 à 5 m de distance pour la méthode d'accouplement peut être confirmée comme aucune interférence |
| Identification du câble |
Méthode d'identification: identification intelligente par des pinces souples;
Nombre de câbles pouvant être calibrés: 1 à 20;
Valeur d'étalonnage: le pourcentage actuel du signal récepteur et du signal émetteur est compris entre 75% et 135% de la valeur d'étalonnage,qui est l'une des conditions d'une identification réussie;
Directionalité: la pince émettrice, la pince réceptrice et le signal de chargement doivent être dans la même direction, ce qui est une des conditions d'une identification réussie. |
Identification du câble
Portée de détection |
Méthode de connexion directe: peut identifier des signaux avec une résistance de boucle de 0Ω à 8kΩ (généralement peut atteindre une longueur de câble de 0 à 20 kilomètres,principalement déterminée par la résistance au sol et la résistance du câble)
Méthode d'accouplement: peut identifier des signaux avec une résistance de boucle de 0Ω à 1kΩ; (généralement peut atteindre une longueur de câble de 0 à 6 kilomètres, principalement déterminée par la résistance au sol et la résistance du câble) |

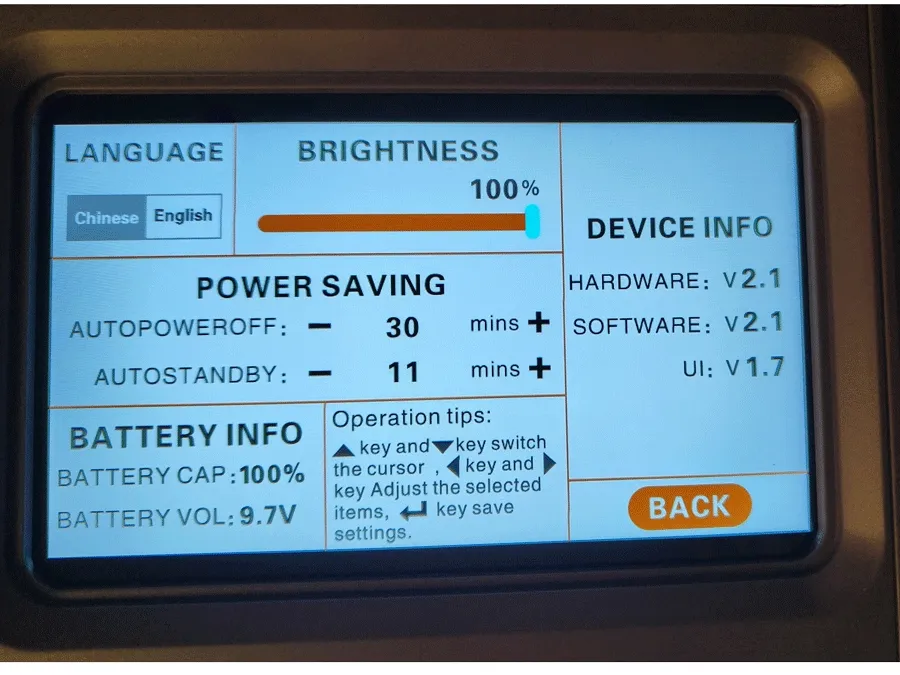

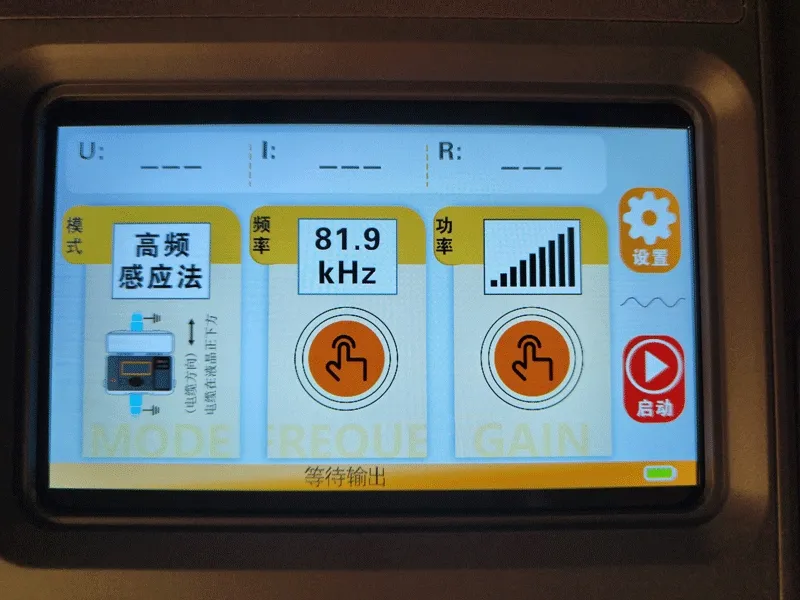

| Affichage |
4écran LCD couleur de 0,3 pouces (écran à haute luminosité), visible à la lumière du soleil |
| Touchez |
Oui, le toucher capacitif |
| taille |
Approximativement 350 mm ((L) × 155 mm ((W) × 700 mm ((H) |
| Le poids |
Environ 2 kg. |
| Interface de connexion |
Port USB de type C, prise d'aéronef |
| Diamètre intérieur de la bobine |
φ200 mm (un diamètre plus grand peut être personnalisé selon les besoins) |
| Température de fonctionnement et humidité |
-10 °C à 40 °C; moins de 80% de RH |
| Température et humidité de stockage |
-10 °C à 50 °C; ≤ 95% RH, pas de condensation |
| Résistance à la pression |
AC2000V/rms (avant les extrémités avant et arrière de la coque) |
| Convient pour les réglementations de sécurité |
La norme IEC 61010-1 CAT 600V, la norme IEC 61010-031, la norme IEC 61326, degré de pollution 2 |
