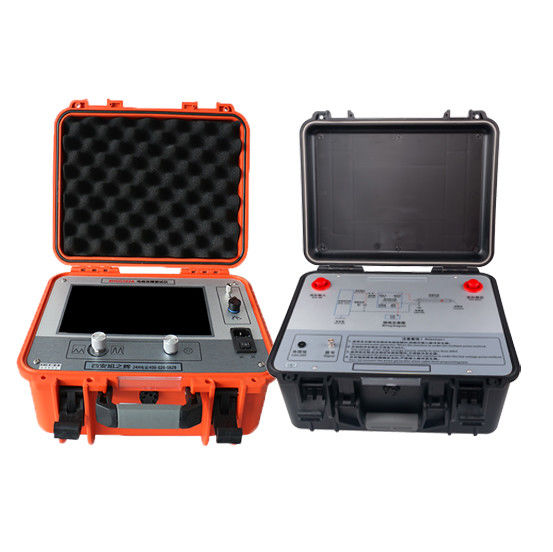

Le pré-localisateur de défauts de câble XHGG502A est un instrument de qualité professionnelle construit autour d'un ordinateur tout-en-un industriel à écran tactile couleur TFT de 10,1 pouces avec une interface d'exploitation simple pour les tests interactifs homme-machine. Combinant les technologies électroniques et informatiques modernes avec des circuits intégrés et des composants de qualité industrielle, il effectue le filtrage du signal, l'acquisition, le traitement des données, l'affichage graphique et l'analyse graphique pour mesurer la vitesse de propagation des ondes du câble, tester la longueur du câble et la distance des défauts du câble. Une batterie au lithium intégrée de grande capacité et un châssis de protection classé IP54 ou mieux garantissent des performances stables, fiables et faciles à utiliser dans les conditions de terrain sur site.
Champ d'application
Le XHGG502A est spécialement conçu pour localiser et analyser les défauts dans les câbles à faible résistance, court-circuit, circuit ouvert et circuit rompu, ainsi que les défauts de fuite à haute résistance et de claquage à haute résistance, sur les câbles d'alimentation, les câbles coaxiaux haute fréquence, les câbles d'éclairage public et les fils enterrés de diverses sections transversales et milieux. Il couvre les câbles basse tension (6 kV et moins), les câbles moyenne et haute tension (6 kV à 35 kV) et les câbles haute tension (66 kV et plus), avec du papier imprégné d'huile, du papier non dégoulinant, du polyéthylène réticulé (XLPE) et d'autres isolations en caoutchouc ou en plastique, et des types de structures blindés et non blindés.
Lorsqu'un défaut de claquage à haute résistance ne peut pas être décomposé par la seule méthode d'impulsion basse tension, le XHGG502A est utilisé conjointement avec le coupleur d'impulsion DC 35kV dédié et la méthode d'impulsion multiple pour obtenir un écho de défaut clair et analysable, ce qui le rend bien adapté aux défauts difficiles à haute résistance que les testeurs ordinaires ont du mal à localiser.
Caractéristiques principales
Écran tactile TFT couleur de 10,1 pouces.
Système embarqué pour un affichage et une opération sécurisés, stables et simples.
Teste la vitesse de propagation des ondes du câble, la longueur du câble et la distance des défauts.
Échantillonnage continu entièrement automatique avec capture de forme d'onde en temps réel pour des résultats rapides et précis.
Réglage automatique de la plage de test et analyse automatique de la forme d'onde pour afficher la distance de test.
Modes de fonctionnement tactile et à boutons codés pour un contrôle simple, rapide et fiable.
Méthode d'impulsion basse tension, méthode de claquage haute tension et méthode d'impulsion multiple (8 fois) avec affichage de forme d'onde fluide et facile à interpréter.
Méthode d'impulsion multiple utilisée conjointement avec le coupleur d'impulsion pour afficher 8 ensembles de formes d'onde haute et basse tension pour une comparaison facile, des tests de distance automatiques, une analyse manuelle et une mesure de distance.
Traitement de données puissant pour une gestion et une archivage pratiques des fichiers de forme d'onde.
Stockage massif de formes d'onde : plus de 8 000 enregistrements d'impulsions basse tension et de claquages haute tension et plus de 250 enregistrements d'impulsions multiples, avec exportation USB vers un logiciel PC pour la gestion et l'analyse.
Rétroéclairage LED ultra-haute luminosité atteignant 280 nits avec une résolution de 1024 × 600, adapté aux environnements en plein soleil.
Batterie lithium intégrée de grande capacité avec charge rapide, permettant des tests là où aucune alimentation secteur n'est disponible.
Châssis de protection avec une classification IP54 minimum.
Paramètres techniques
| Paramètre |
Spécification |
| Fréquence d'échantillonnage |
1 MHz - 400 MHz |
| Amplitude d'impulsion basse tension |
300 V ± 15 % |
| Plage de mesure de distance |
≥ 120 km |
| Plage de test |
100 m / 300 m / 500 m / 1 km / 3 km / 5 km / 10 km / 25 km / 50 km / 100 km |
| Largeur d'impulsion |
0,1 µs / 0,30 µs / 0,60 µs / 1,20 µs / 2,4 µs / 5,0 µs / 7,5 µs / 10 µs |
| Résolution minimale |
0,07 m |
| Zone morte de test |
≤ 10 m |
| Erreur de mesure |
≤ ± (0,5 % × L + 1 m), où L est la longueur du câble |
| Alimentation |
AC 110V - 240V rechargeable, 50Hz/60Hz ; batterie lithium intégrée 11,1V ; temps de charge environ 2 heures, temps de fonctionnement plus de 5 heures |
| Tension de tenue du coupleur d'impulsion |
DC 35 kV |
| Conditions de fonctionnement |
Température -20℃ à +65℃, humidité relative 90 %, pression atmosphérique 750 ± 30 mmHg |
Principe de fonctionnement et méthodes de test
L'instrument adopte la méthode des ondes progressives comme principe de test principal et prend en charge trois méthodes de test éprouvées sur le terrain.
Méthode d'impulsion basse tension - adaptée aux défauts à faible résistance, court-circuit et circuit ouvert qui peuvent être mesurés directement, en utilisant la ligne de sortie Q unique pour connecter le testeur au câble sous test.
Méthode de claquage haute tension - utilise l'échantillonneur pour recevoir le signal réfléchi sur la masse d'échantillonnage pour les défauts de claquage à haute résistance qui ne peuvent pas être testés directement.
Méthode d'impulsion multiple - utilisée avec le coupleur d'impulsion pour afficher 8 ensembles de formes d'onde haute et basse tension sur un seul écran pour comparaison, test de distance facile et lecture précise de la distance des défauts.
Questions fréquemment posées
Q1. Combien de temps faut-il pour charger la batterie et combien de temps l'instrument peut-il fonctionner ?
La batterie lithium intégrée de 11,1 V est chargée via la prise d'alimentation. Environ 1 heure de charge fournit environ 2,5 heures de veille, environ 2 heures chargent complètement la batterie à partir de zéro, et une charge complète prend en charge plus de 5 heures de temps de fonctionnement.
Q2. L'instrument peut-il être alimenté par AC 220V pour les tests par méthode de claquage haute tension ou par méthode d'impulsion multiple ?
Non. Lorsque seule la méthode d'impulsion basse tension est utilisée, l'instrument peut être alimenté par AC 220V. Il est strictement interdit de se connecter à AC 220V pour les tests d'échantillonnage par méthode de claquage haute tension ou par méthode d'impulsion multiple, et l'échantillonnage est également interdit pendant que l'instrument est en charge.
Q3. Comment les câbles haute tension du coupleur d'impulsion doivent-ils être connectés ?
Lors du câblage des lignes haute tension A et B du coupleur, les câbles ne peuvent être branchés et débranchés. Il est strictement interdit de les faire tourner ou de les tordre.
Q4. En cas de défaut à haute résistance, la forme d'onde échantillonnée ne montre aucune oscillation évidente et la distance mesurée est toujours égale à la longueur totale du câble. Que dois-je faire ?
Cela signifie généralement que le point de défaut n'a pas claqué, donc aucun arc de décharge de claquage ne se produit et la distance du défaut ne peut pas être mesurée. Augmentez la haute tension d'impulsion du générateur haute tension autant que possible tout en surveillant la forme d'onde enregistrée par l'instrument, jusqu'à ce qu'un écho de défaut relativement standard apparaisse.
Q5. Quel service après-vente est fourni ?
L'instrument bénéficie d'une garantie d'un an à compter de la date d'achat pour les problèmes de qualité du produit, ainsi que d'une maintenance et d'un service technique à vie. Si une anomalie ou un dysfonctionnement est constaté, veuillez contacter le revendeur ou notre société afin que nous puissions organiser la solution la plus pratique et la plus efficace. Les dommages causés par une erreur humaine annuleront la garantie de l'instrument.
