Testeur de la capacité du transformateur

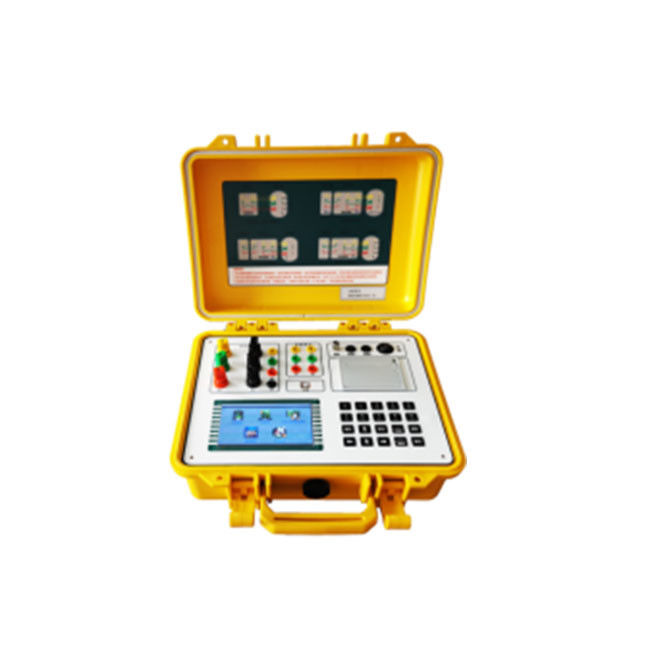

Testeur de capacité de transformateur XHTX1318AJest spécialisé dans les problèmes des mauvais utilisateurs d'électricité qui éludent les frais d'électricité de base et ajoutent secrètement des problèmes de capacité. Il s'agit d'un nouvel instrument de haute précision spécialement utilisé pour la mesure de la capacité et des paramètres caractéristiques des transformateurs. Ce produit utilise un écran LCD couleur grand format, un affichage en anglais, une opération de menu simple et rapide, l'interface homme-machine est très conviviale. Il y a une batterie rechargeable intégrée à l'intérieur de l'instrument et il peut fonctionner sans source d'alimentation externe. Une batterie complètement chargée peut mesurer en continu plus de 100 ensembles de transformateurs. De plus, l'instrument peut fournir une alimentation de test CA sinusoïdale triphasée précise de 50 Hz sans l'alimentation de test triphasée externe, le régulateur de tension, le régulateur de courant et autres équipements auxiliaires lors de la mesure de la capacité et des pertes à vide du transformateur, améliorant ainsi considérablement l'efficacité de votre travail.Il s'agit d'un instrument de mesure multifonctionnel, équivalent à deux compteurs courants : tel qu'un testeur de capacité de transformateur actif plus un testeur de paramètres de transformateur. Il peut être utilisé pour tester la capacité, le type, le courant à vide, les pertes à vide, les pertes en charge, la tension d'impédance, etc. du transformateur.Ce produit présente de nombreux avantages tels que de petites dimensions, léger, haute précision, bonne stabilité, fonctionnement simple, etc. Il peut remplacer de nombreux compteurs courants, vous pouvez mesurer les pertes et la capacité du transformateur avec un câblage simple et des tests pratiques en un seul instrument, ce qui permet d'améliorer considérablement l'efficacité du travail.

Fonction

• Nous pouvons mesurer une variété de transformateurs de distribution, la capacité des transformateurs de puissance au lieu de l'alimentation supplémentaire. C'est plus pratique et efficace.
• Combiné à la source d'alimentation externe, à la tension, aux équipements de régulation de courant, etc., il peut mesurer divers paramètres de transformateur tels que le courant à vide, les pertes à vide, la tension d'impédance, les pertes en charge, etc.
• Test caractéristique du transformateur, la plage de test est large, configurée de manière flexible. Uniquement grâce à la simple connexion au transformateur de courant et au transformateur de tension, la portée du test peut être élargie aux transformateurs de puissance de haute qualité.
• Court-circuiter les bornes du câble, conception d'humanisation, avec verrouillage, facile à connecter pour fixer les unités de transformation.
• Tous les résultats sont automatiquement corrigés. Il vous suffit de saisir les paramètres associés (tels que la température, les coefficients d'ajustement de la charge, etc.), puis l'instrument peut calibrer automatiquement, comme la correction de la déformation de la forme d'onde, la correction de la température, la correction de la tension non nominale, la correction du courant nominal, de sorte que la précision est beaucoup plus élevée.
• La tension maximale est jusqu'à 750 V et le courant maximal est jusqu'à 100 A avec un circuit de protection, lorsque vous effectuez le test caractéristique du transformateur. Ne vous inquiétez pas de la précision et des dommages de l'instrument en raison d'un changement inapproprié.
• La plage de tension et de courant peut être très flexible et facile à étendre en connectant le TC ou le TT externe.
• Il dispose d'un grand écran, d'un écran LCD haute luminosité, d'un menu en anglais et d'astuces d'utilisation, d'une interface homme-machine conviviale et d'une tolérance de température étendue, d'un écran LCD de type luminosité réglable, qui peut s'adapter aux différentes températures.
• Une imprimante thermique est intégrée à l'intérieur de l'instrument, elle peut facilement imprimer sur site.
• Définition et termes des tests de transformateurs

Le test de capacité et de caractéristiques du transformateur est un test professionnel. Il existe de nombreux contenus et éléments dans les tests de transformateurs, il est nécessaire d'utiliser des termes uniformes pour décrire et définir ces caractéristiques et processus en cours de test.

1. Prise

Dans le transformateur avec enroulement à prises, chaque prise de cet enroulement représente un nombre de spires fixe de l'enroulement dans cette prise, ce qui signifie également un rapport de nombre de spires fixe de l'enroulement entre cet enroulement de prise et d'autres enroulements constants.

2. PrincipalPrise

La prise correspond aux paramètres nominaux de la transformation.

Attention : Les données des pertes en charge/à vide et du courant à vide sont les données du transformateur sous la prise principale (sauf pour les autres prises désignées).

3. Commutateur de prise en chargePertes à vide (communément appelées : pertes fer, fer

4.

Commutateur de prise à videC'est le dispositif qui est utilisé pour changer la position de l'enroulement de prise du transformateur en fonctionnement à vide ou sans excitation.5. Pertes à vide (communément appelées : pertes fer, fer

noyau

pertes)Lorsque la tension nominale (tension de prise) sous la fréquence nominale est appliquée à la borne d'un enroulement et que le circuit des autres enroulements est ouvert, dans ce cas, la puissance active consommée est la perte à vide.6. Courant à vide

Lorsque la tension nominale (tension de prise) sous la fréquence nominale est appliquée à la borne d'un enroulement et que le circuit des autres enroulements est ouvert, c'est la valeur de la racine carrée moyenne du courant.

Remarque 1 : Pour un transformateur triphasé, c'est la moyenne du courant des bornes triphasées.Remarque 2 : Généralement, utilisez le pourcentage du courant nominal pour l'afficher. Pour le transformateur multi-enroulements, il est basé sur l'enroulement avec la capacité nominale maximale.

7.

Pertes en charge (pertes par court-circuit/pertes cuivre)

Dans une paire d'enroulements, lorsque le courant nominal traverse la borne de ligne et court-circuite l'autre enroulement sous la fréquence nominale et la température de référence, dans ce cas, la puissance active consommée est appelée perte en charge, en même temps, s'il y a d'autres enroulements, veuillez ouvrir le circuit.

Remarque 1 : Pour le transformateur à double enroulement, il n'y a qu'une seule paire d'enroulements et une seule valeur de perte en charge.Pour le transformateur multi-enroulements, il existe plusieurs paires et valeurs de perte en charge, la perte en charge totale doit correspondre à la perte en charge de la combinaison d'enroulements désignée.

Remarque 2 : Lorsque les capacités nominales sont différentes pour deux enroulements dans une combinaison d'enroulements (ou un portefeuille d'enroulements), la perte en charge doit être basée sur la valeur du courant nominal des enroulements avec la capacité nominale minimale, et doit désigner la capacité de référence.

Perte totale

La somme des pertes à vide et des pertes en charge

Impédance de court-circuit

• Généralement, l'impédance de court-circuit est la valeur d'impédance d'une paire d'enroulements Sous la fréquence nominale et la température de référence, l'impédance série équivalente dans un enroulement d'une paire d'enroulements entre les bornes de cet enroulement est
• Z=R+jX(Ω). Pour déterminer la valeur, la borne de l'autre enroulement doit être court-circuitée. S'il y a d'autres enroulements, ils doivent être en circuit ouvert.
• Remarque 1 : Pour le transformateur avec des enroulements à prises, l'impédance de court-circuit doit être la prise désignée, s'il n'y a pas d'instruction spéciale, cela signifie la prise principale. Pour un transformateur triphasé, cela signifie la valeur d'impédance d'une seule phase si le circuit est en connexion étoile équivalente.

Remarque 2 : Elle peut être représentée en utilisant une valeur relative non directionnelle, c'est-à-dire la valeur fractionnaire Z de la valeur d'impédance de référence Zref dans le même enroulement d'une paire d'enroulements, est la suivante

La formule convient au transformateur triphasé et monophasé.

U——Tension de Z et Zref dans les enroulements (tension nominale ou tension de prise)

Sr——Valeur de base de la capacité nominale.

La valeur relative est égale au rapport entre la tension appliquée et la tension nominale (tension de prise) lorsque l'opérateur souhaite obtenir le courant nominal correspondant (courant de prise) lors du test de court-circuit. Cette tension est également appelée la tension de court-circuit de cette paire d'enroulements. Elle est généralement exprimée en pourcentage.
Paramètres techniques
La plage de sortie de la batterie intégrée

Tension : 0～10V

Courant : 0～10A
La plage d'entrée du test caractéristique
source d'alimentation
Tension : 0～750V
Courant : 0～100APrécision du test

Tension, courant : ±0,2 %

Puissance : ±0,5 % (CosΦ>0,1), ±1,0 % (0,02
