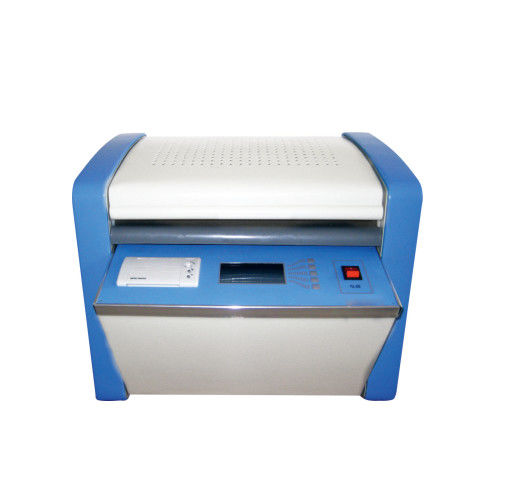

Testeur de perte diélectrique d'huile isolante de transformateur

Le testeur de perte diélectrique d'huile isolante XHYS101 est conçu et fabriqué conformément à la norme GB/T5654-2007 "Mesure de la permissivité relative,facteur de perte diélectrique et résistivité CC des matériaux isolants liquides".

Il est utilisé pour mesurer le facteur de perte diélectrique et la résistivité CC des milieux isolants liquides tels que l'huile isolante.régulateur de température, capteur de température, pont d'essai de perte diélectrique, alimentation en courant alternatif, condensateur standard, compteur de haute résistance et source de haute tension CC sont intégrés à l'intérieur.L'instrument est entièrement numériqueLes résultats des essais peuvent être automatiquement stockés et imprimés.et les opérateurs peuvent l'utiliser avec compétence sans formation professionnelle.

(1) La coupe d'huile adopte une structure à trois électrodes conformément à la norme nationale GB/T5654-2007, et la distance entre les électrodes est de 2 mm,qui peut éliminer l'influence de la capacité perdue et de la fuite sur les résultats des essais de perte diélectrique.

(2) L'instrument adopte un algorithme de chauffage par induction à fréquence intermédiaire et de régulation de la température PID.Cette méthode de chauffage présente l'avantage de ne pas avoir de contact entre la coupe d'huile et le corps de chauffage, chauffage uniforme, vitesse rapide et contrôle pratique, de sorte que la température soit strictement contrôlée dans la plage d'erreur de température prédéfinie.

(3) Le condensateur standard interne est un condensateur à trois électrodes rempli de gaz SF6. La perte diélectrique et la capacité du condensateur ne sont pas affectées par la température ambiante et l'humidité.afin que l'exactitude de l'instrument puisse toujours être garantie après une utilisation à long terme.

(4) L'alimentation à courant alternatif d'essai adopte la méthode de conversion AC-DC-AC, qui évite efficacement l'influence des fluctuations de tension et de fréquence du réseau sur la précision de l'essai de perte diélectrique.Même si le générateur génère de l' électricité, l'instrument peut fonctionner correctement.

(5) Fonction de protection parfaite: en cas de surtension, de surcourant ou de court-circuit à haute tension, l'instrument peut couper rapidement la haute tension et émettre un message d'avertissement.Lorsque le capteur de température tombe en panne ou n'est pas branché, un message d'avertissement est émis.
Il y a un relais de limite de température dans le four de chauffage par induction à fréquence intermédiaire.

(6) Il est pratique de régler les paramètres d'essai.
500 à 2200 V, la plage de réglage de tension en courant continu est de 0 à 500 V.

(7) Adoptez un écran LCD grand écran avec rétroéclairage et affichage clair. interface homme-machine conviviale, il suffit de suivre les instructions du menu chinois et les commandes d'entrée, l'instrument peut tester automatiquement.Et stocker et imprimer automatiquement les résultats des tests.

(8) Avec une horloge en temps réel, la date et l'heure de l'essai peuvent être enregistrées, affichées et imprimées avec les résultats de l'essai.

(9) Fonction d'étalonnage de la coupe d'électrode vide. Mesurer la capacité et le facteur de perte diélectrique de la coupe d'électrode vide pour juger des conditions de nettoyage et d'assemblage de la coupe d'électrode vide.Les données d'étalonnage sont automatiquement enregistrées pour faciliter des calculs précis de la perméabilité relative et de la résistivité en courant continu..

• Voltage de l'alimentation électrique: 220 V CA ± 10%
  Fréquence de puissance: 50 Hz/60 Hz ± 1%
  Plage de mesure: capacité 5pF ~ 200pF
  Permissivité relative de 1 000 à 30000
  Facteur de perte diélectrique 0,00001 à 100
  Résistance en courant continu 2,5 MΩm~20 TΩm
  Précision de mesure: capacité ± (1% de lecture + 0,5 pF)
  Permissivité relative ± (1% de la lecture)
  Coefficient de perte diélectrique ± ((1% de lecture + 0,0001)
  Résistance à courant continu ± 10% de la lecture
  Résolution: Capacité 0,01 pF
  Perméabilité relative 0.001
  Facteur de perte diélectrique 0.00001
  Plage de mesure de la température: 0 à 125oC
  Erreur de mesure de la température: ± 0,5oC
  Voltage d'essai CA: 500 à 2200 V réglable en continu, fréquence 50 Hz
  Voltage d'essai en courant continu: réglable en continu de 0 à 500 V
  Consommation électrique: 100 W
  Taille de l'apparence: 500×360×420
  Poids total: 22 kg
