Description du produit2450J Cheval de bataille
LeLe numéro de série est le numéro de série de l'appareilest un générateur de surtension à haute tension en courant continu monté sur un chariot à haute énergie qui fournit2450J énergie de décharge- le plus élevé de la série XHHV535 - jusqu'à 35 kV pour les tests de défaillance des câbles d'alimentation souterrains et l'analyse de tension de résistance au courant continu.Condensateur de stockage d'énergie de 4 μF/35 kV, il fournit une énergie de flashover maximale pour résister aux défauts de câbles à haute résistance dans une conception simplifiée et rentable d'un seul condensateur.

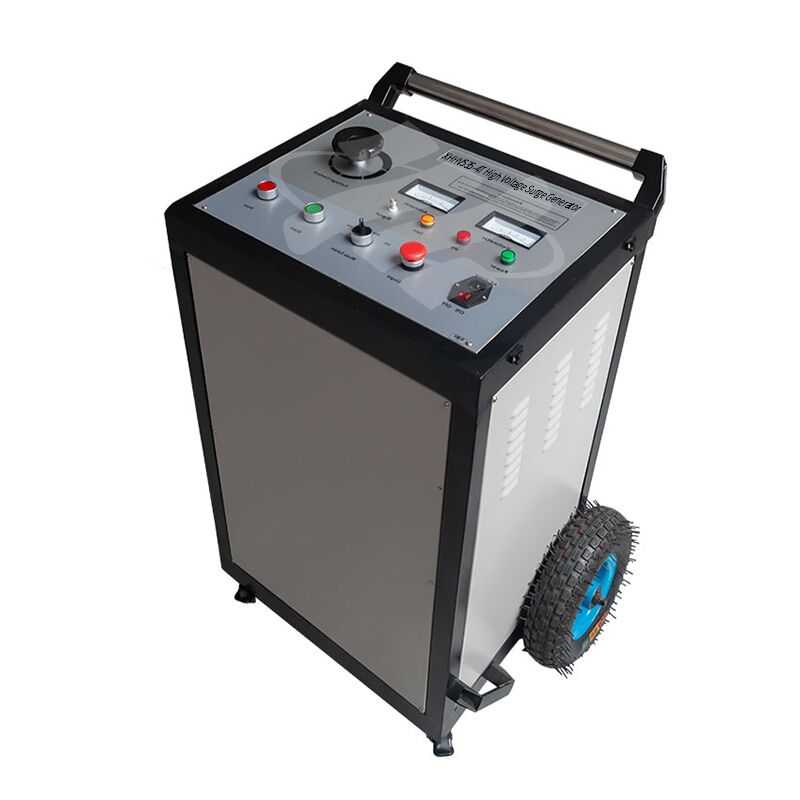

L'intégration d'une source de haute tension en courant continu, d'un condensateur de stockage d'énergie, d'un espace de boule de décharge, d'un dispositif de décharge automatique et d'un module de forme d'onde d'échantillonnage de défaut intégré dans unchâssis de chariot mobile(119 kg), le XHHV535-4T dispose d'un fonctionnement en trois modes: test de tension en courant continu, décharge à impulsion unique et décharge périodique avec7 secondes de synchronisation automatiqueUne prise de communication à double ligne Q permet d'acquérir une forme d'onde synchronisée avec des localisateurs de défauts de câble lors d'essais de flashover haute tension.La conception humanisée du chariot permet de se déplacer facilement dans les ateliers et les laboratoires..
Pourquoi choisir XHHV535-4T?
Énergie maximale, complexité minimaleLe XHHV535-4T fournit l'énergie de décharge à impulsion unique la plus élevée (2450J) de la famille XHHV535 grâce à une architecture monocondensateur éprouvée.énergie de flashover de pointeEn plus de la flexibilité de commutation multi-tension, le 4T offre une valeur exceptionnelle avec moins de composants, une moindre complexité d'entretien et un prix plus abordable par rapport au XHHV535-4TS à 3 vitesses.Idéal pourapplications de défauts de câbles à haute résistancelorsque la puissance maximale de décharge est essentielle pour percer les barrières de défaillance.
2450JÉnergie maximale de surtension
35 kVVoltage de sortie
4 μFCondensateur
2 kVAPuissance de surtension
7sCycle d'auto-impulsion
Principales caractéristiques
- 2450J énergie maximale de décharge¢le plus haut niveau de la série XHHV535 pour les défauts de haute résistance
- Fonctionnement en trois modes: DC résiste à la tension, à l'impulsion unique et à la décharge périodique
- 7 secondes de synchronisation automatiqued'une capacité de commande manuelle
- Module intégré d'échantillonnage des faillespour l'acquisition de la forme d'onde lors d'essais de défaillance de câbles de haute précision
- Port de communication (port de signal): interface de ligne double Q avec localisateurs de défauts de câble pour l'échantillonnage synchronisé par flashover
- Protection contre le démarrage nul: haute tension bloquée à moins que le bouton de tension ne soit en position zéro
- Décharge automatique: tension résiduelle du condensateur déchargée automatiquement lors de l'arrêt ou de l'arrêt
- Pointeurs-mètre à deux niveaux de 2,5pour la surveillance en temps réel de la tension et du courant
- Conception humanisée du chariot(119 kg) avec rouleaux à roulement lisse pour faciliter la mobilité des ateliers
- Architecture robuste à un seul condensateur: maintenance simplifiée, coût total de possession réduit

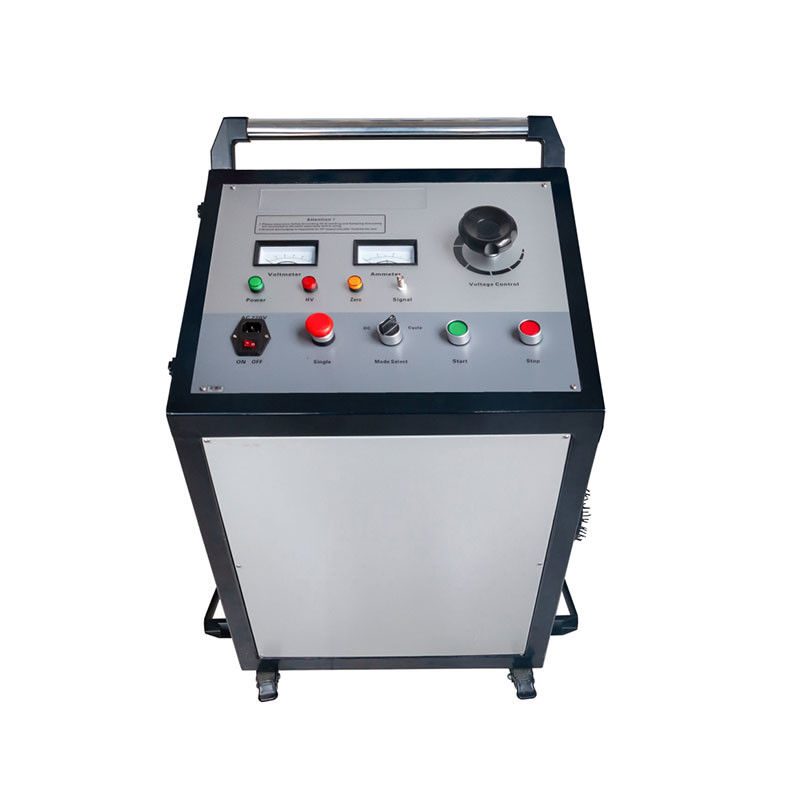

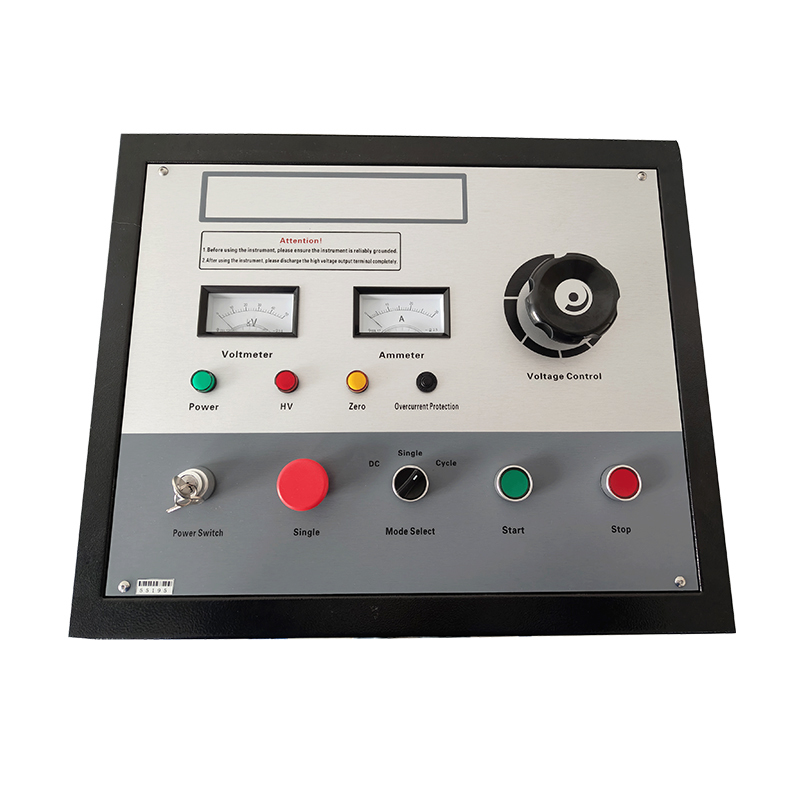

Mise en page du panneau avant
| Contrôle | Fonction |
|---|
| Ampère | Indique en temps réel le courant latéral de basse tension |
| Voltmètre | Affiche le niveau de sortie haute tension |
| Indicateur zéro | Poignée de tension en position zéro; elle doit être allumée avant que le démarrage ne prenne effet |
| Indicateur HV | Éclairé = haute tension active; éteint = aucune sortie haute tension |
| Indicateur de puissance | Éclairé lorsque la tension AC220V est normale après l'allumage de l'interrupteur |
| Commutateur d' alimentation | Entrée AC220V à 50 Hz; fusible 8A; régulation de l'alimentation du système principal |
| Sélecteur de mode | Résister à la tension (DC), impulsion unique, décharge en cycle |
| Bouton de démarrage | Commence la haute tension à l'état zéro; la lumière HV allumée; non zéro = invalide |
| Bouton arrêt | Coupe la sortie haute tension; décharge automatiquement la tension résiduelle sur le dispositif et le câble |
| Poignée de régulation de tension | État zéro = zéro lumière allumée; après le démarrage de HV, tourner pour augmenter la tension |
| Socket de signal | Localisateur de défauts de ligne à câble à double Q pour l'échantillonnage de la forme d'onde flashover |
Paramètres techniques
| Voltage de sortie | 0 ̊35 kV (réglage continu) |
|---|
| Condensateur intégré | 4 μF/35 kV |
|---|
| Énergie de décharge | 2450J |
|---|
| Puissance de surtension | 2 kVA |
|---|
| Temps d' impulsion automatique | ~ 7s automatique (suppression manuelle disponible) |
|---|
| Précision de la tension | 2.5 niveau |
|---|
| Diviseur de haute tension | Mesure latérale en haute tension en temps réel |
|---|
| Mode de fonctionnement | Résistance en courant continu / Impulsion unique / Décharge en cycle |
|---|
| Protéger la sécurité | Blocage à démarrage nul, décharge automatique, surcourant, surtension |
|---|
| Prélèvement de la forme d'onde | Module intégré d'échantillonnage des défauts + prise de communication |
|---|
| Le poids | ~ 119 kg (monté sur chariot) |
|---|
| Énergie | AC220V±10%, 50Hz±2Hz (autres fréquences peuvent être personnalisées) |
|---|
| Température ambiante | -20 ️ +50°C |
|---|
Applications ciblées
Le XHHV535-4T sertateliers d'essais de câbles,dépôts d'entretien des services publics d'énergie,équipes d'essais électriques industriels, etles fournisseurs de services de test soucieux de leur budgetL'architecture du condensateur unique fournit des capacités de décharge à haute résistance.moins de frais généraux de maintenanceet une rentabilité supérieure par rapport aux alternatives à plusieurs vitesses,Ce qui en fait le choix pratique pour les organisations qui testent principalement à 35 kV et moins sans avoir besoin de commutation de condensateur de niveau de tensionPour les applications nécessitant une sélection de condensateurs multi-tension, voir le XHHV535-4TS (3 vitesses).
Questions fréquemment posées
Q: Comment un générateur de surtension haute tension fonctionne-t-il dans la détection de défauts de câble?
Le générateur de surtension décharge une impulsion de haute énergie dans le câble défectueux, créant un arc de haute tension contrôlé au point de défaillance.Cet arc produit à la fois un signal acoustique (son fort de battement détectable par des microphones au sol) et une impulsion électromagnétique (détectable par un récepteur inductif)En combinant les temps d'arrivée des signaux acoustiques et électromagnétiques, les opérateurs peuvent localiser l'emplacement exact de la défaillance avec précision, grâce à une technique connue sous le nom de synchronisation acoustique-magnétique.
Q: Quelle plage de tension dois-je choisir pour les différents types de câbles?
Pour les câbles basse tension (jusqu'à 1 kV), utilisez la plage de 8 kV ou 12 kV. Pour les câbles de distribution de moyenne tension (6-15 kV), utilisez la plage de 8 kV ou 12 kV.la plage de 16 kV est appropriéePour les câbles de transmission haute tension (35 kV et plus), utilisez la plage de 32 kV.Consultez toujours les spécifications de tension d'essai maximale du fabricant du câble et assurez-vous que toutes les autorisations de sécurité sont maintenues pendant le fonctionnement à haute tension..
Q: Quelles sont les précautions de sécurité à respecter pendant le fonctionnement du générateur de surtension?
Les tests du générateur de surtension de haute tension nécessitent des protocoles de sécurité stricts. Vérifiez toujours que le câble est complètement déchargé et isolé de toutes les sources d'alimentation avant la connexion.Mettre en place un périmètre de sécurité d'au moins 5 mètres autour de la zone d'essai avec des panneaux d'avertissementTout le personnel doit porter des EPI appropriés, y compris des vêtements à arc, des gants isolants HV et des surchaussures diélectriques.arrêt d'urgence, et le verrouillage à tension zéro fournissent des couches supplémentaires de protection, mais ne devraient jamais remplacer les procédures de sécurité appropriées.
Q: Quel est l'avantage des niveaux d'énergie multiples (joules) sur cette unité?
Les niveaux d'énergie différents servent à des fins de diagnostic différentes.864J1024J) sont idéales pour la confirmation initiale des défauts et la localisation des défauts de haute résistance où une énergie excessive pourrait aggraver les dommages au câble.. L'énergie moyenne (1225J2048J) fournit une résistance optimale du signal acoustique pour la plupart des détections de défauts de routine. L'énergie élevée (2450J+) est réservée aux câbles très longs, aux scénarios d'enfouissement profond,ou défauts à haute impédance nécessitant une génération d'arc plus forte pour produire une signature acoustique détectableLa sélection à trois niveaux permet aux opérateurs de faire correspondre la production d'énergie aux conditions de terrain.
Q: Quelle garantie et quel support est inclus avec ce générateur de surtension?

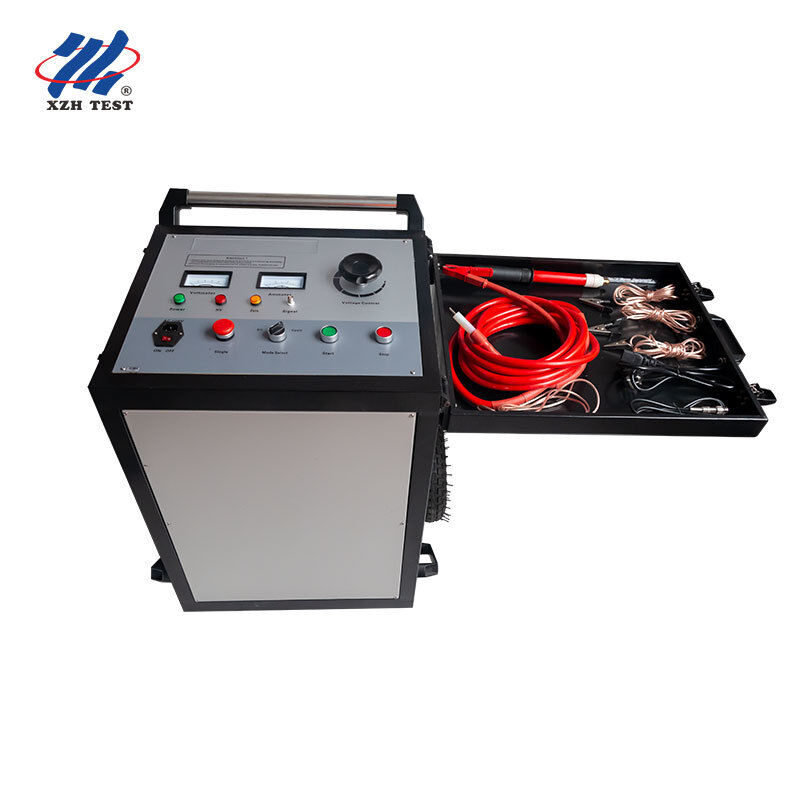

12 mois de garantie standard contre les défauts de fabrication avec un support technique à vie. CE et ISO 9001:2015 certifié. Chaque unité comprend le générateur de surtension, le câble de sortie HV, le câble de terre,bâton de décharge, un manuel d'utilisation et un chariot lourd avec rouleaux de verrouillage pour un transport sûr.Pièces de rechange, y compris les espaces de décharge, condensateurs et diodes HV sont stockés pour un remplacement rapide.
