Détecteur de câbles métalliques souterrains multifonctionnels avec émetteur 15W et identifiant de câble XHGX507C1

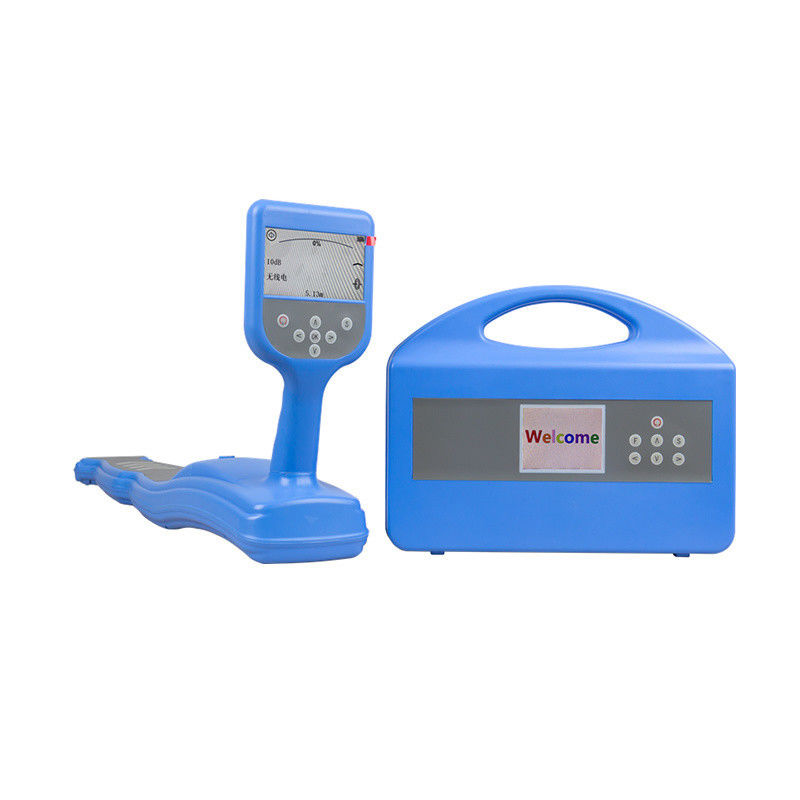

Localisateur de câbles et de tuyaux XHGX507C1 est un système professionnel de détection de réseaux souterrains développé pour les opérateurs d'infrastructures municipales, de réseaux électriques, de télécommunications et de réseaux de canalisations. Le kit complet combine un émetteur haute puissance de 15W (sortie directe max. 300V, 9 niveaux réglables), un récepteur de précision avec mesure de profondeur et de courant en temps réel, une pince de couplage de Φ125mm et une pince d'identification flexible de Φ200mm — prenant en charge le traçage de chemin de câble/tuyau, l'affichage de direction, la mesure de profondeur d'enfouissement (0–20m), l'identification intelligente jusqu'à 20 câbles, et la localisation optionnelle de défauts à la terre avec cadre en A dans une seule boîte à outils intégrée.

Contrairement aux localisateurs conventionnels qui nécessitent des allers-retours répétés entre l'émetteur et le récepteur, le XHGX507C1 permet aux techniciens de pré-calibrer jusqu'à 20 câbles à l'extrémité de l'émetteur (numérotés L1–L20), puis de les identifier un par un à l'extrémité distante. Le récepteur marque une correspondance réussie avec une icône de coche verte et un bip, et les câbles non ciblés avec une croix rouge — réduisant considérablement le temps de travail sur le terrain et améliorant la sécurité sur les sites de travail multi-câbles.

• Émetteur haute puissance 15W, 9 niveaux réglables : Tension de sortie directe max. de 300V avec adaptation d'impédance automatique en temps réel, protection contre les surcharges et les courts-circuits, assurant une injection de signal stable dans des conditions de sol et de mise à la terre variables.
• Trois méthodes d'injection de signal : Connexion directe (signal le plus puissant, portée de détection jusqu'à 20 km), pince de couplage (sans contact, adaptée aux câbles sous tension), et induction (aucun câblage requis, pour une profondeur d'enfouissement inférieure à 2 m). Le mode de sortie est identifié automatiquement par l'accessoire connecté.
• 11 fréquences de détection actives + passives : 11 fréquences actives de 640 Hz à 197 kHz (640 Hz, 1,28 kHz, 2,56 kHz, 3,20 kHz, 4,09 kHz, 8,19 kHz, 10,2 kHz, 32,7 kHz, 65,6 kHz, 81,9 kHz, 197 kHz) plus détection passive de fréquence de puissance 50 Hz/60 Hz/250 Hz et de radiofréquence — 14 fréquences sélectionnables sur le récepteur au total.
• Mesure de profondeur et de courant en temps réel (0–20m) : Précision de la position plane de l'axe central dans un rayon de ±5% (profondeur d'enfouissement 0–3m) et −10% (profondeur d'enfouissement 3–20m) ; méthodes manuelles de vallée à 45° et de pic large à 80% disponibles pour une vérification de profondeur plus fiable.
• Traçage longue portée : La connexion directe atteint généralement 0–20 km de longueur de câble ; la méthode de couplage atteint généralement 0–10 km, en fonction de la résistance de mise à la terre, de la résistance du câble et de la profondeur d'enfouissement.
• Système d'identification de 20 câbles : Pré-calibrer jusqu'à 20 câbles (L1–L20) ; l'identification réussit lorsque le courant de détection est ≥0,3 mA, dans la plage de 75% à 135% de la valeur calibrée, et que la flèche de direction du courant correspond — indiqué par une coche verte avec un bip ; les câbles non ciblés affichent une croix rouge.
• Analyse de la direction du courant : À 640 Hz, 1,28 kHz, 2,56 kHz et 3,20 kHz, le récepteur compare la phase du signal pour distinguer la canalisation cible des lignes parallèles adjacentes — éliminant la cause la plus fréquente d'erreurs de traçage dans les corridors de services publics encombrés.
• Interfaces guidées Wire-Cruise & Classic Positioning : Une canalisation simulée visuelle et des flèches directionnelles guident les opérateurs directement au-dessus de la ligne ; le mode classique ajoute un affichage de boussole, et la mesure de distorsion du signal vérifie la fiabilité des données en comparant les formes d'onde de pic et de vallée.
• Conception anti-interférences puissante : Le filtrage numérique ultra-bande étroite supprime les interférences de fréquence de puissance et harmoniques des câbles sous tension adjacents ; un indicateur de confiance vert/rouge indique à l'opérateur si le résultat affiché est fiable.
• Localisation optionnelle de défauts à la terre avec cadre en A : En utilisant la méthode de la tension de pas à 640 Hz–3,20 kHz, les dommages d'isolation et les défauts de mise à la terre des canalisations et des gaines de câbles peuvent être localisés avec un guidage par flèche directionnelle.
• Conception prête pour le terrain : Écrans LCD tactiles capacitifs de 5 pouces (émetteur) et 4,3 pouces (récepteur) lisibles au soleil ; une boîte à outils spéciale intégrée résiste à environ 200 kg de pression ; des batteries au lithium rechargeables longue durée prennent en charge une journée de travail complète.
