Localisateur de câbles souterrains OEM Détecteur personnalisable pour le déploiement de la flotte de travaux publics municipaux XHGX507X

Principaux avantages Détails du produit

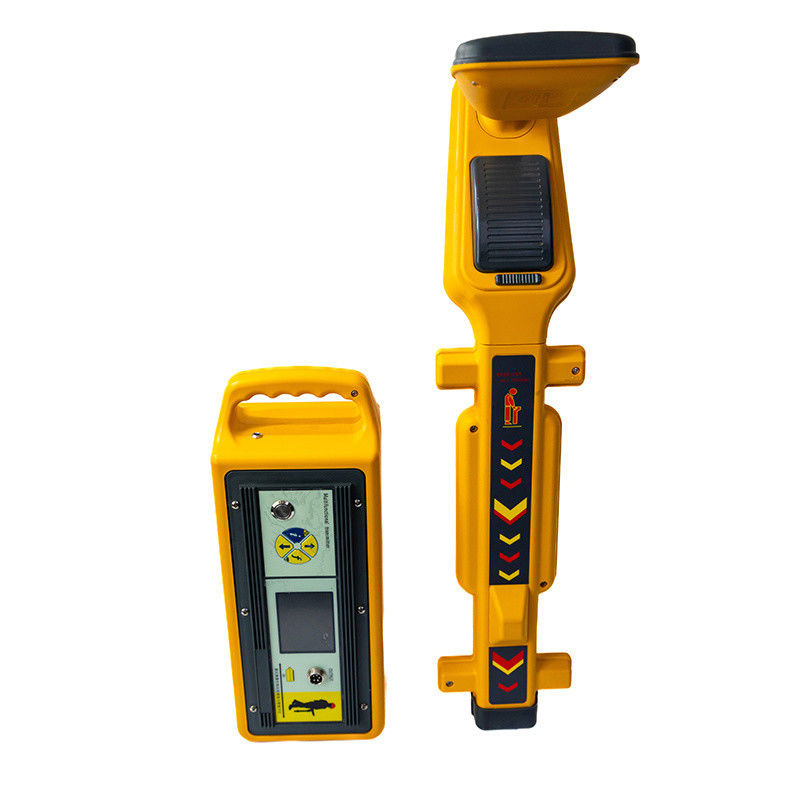

XHGX507X Localisateur de tuyaux de câbles souterrains jaunes intelligents pour le repérage des routes

Introduction du produit
Ce localisateur de câbles XHGX507X utilise le signal de champ électromagnétique du câble souterrain pour localiser le câble et donne la profondeur et les lectures de courant,pour réaliser la fonction de détection des câbles.
L'émetteur et le récepteur de cet appareil sont conformes à la partie 15 des règles de la FCC des États-Unis, cet équipement est conforme aux dispositions pertinentes de la directive européenne 1999/5/CE.
Caractéristiques:

1. Cet appareil peut être utilisé pour la recherche de chemin de câble, la déconnexion d'alimentation et l'identification de câble en direct
2. Prend en charge les fonctions d'indication de direction et de phase actuelles et dispose d'une technologie unique capable d'afficher la direction et la phase actuelles du signal de suivi,améliorer efficacement la précision du chemin de recherche.
3. En même temps, il peut également détecter la profondeur enfouie du câble.
4. Émetteur avec plusieurs options de fréquence, 577HZ, 815HZ, 8KHZ, 33KHZ, 65KHZ, 82KHZ, 133KHZ, SS LOW, SS HIGH, mode multi-fréquence.
5. Fonction utilisant un ohmmètre pour tester la valeur de la résistance continue externe du courant.
6. Affichage numérique de l'intensité du signal
7. le gain
8. Les flèches gauche et droite indiquent l'emplacement du pipeline
9. fréquence de travail
10. Affichage graphique de l'intensité du signal
11. Mode de fonctionnement
12. puissance de la batterie
13. La boussole indique la direction du pipeline
14. Affichage en temps réel de la profondeur et du courant du pipeline

Brève introduction à l'émetteur

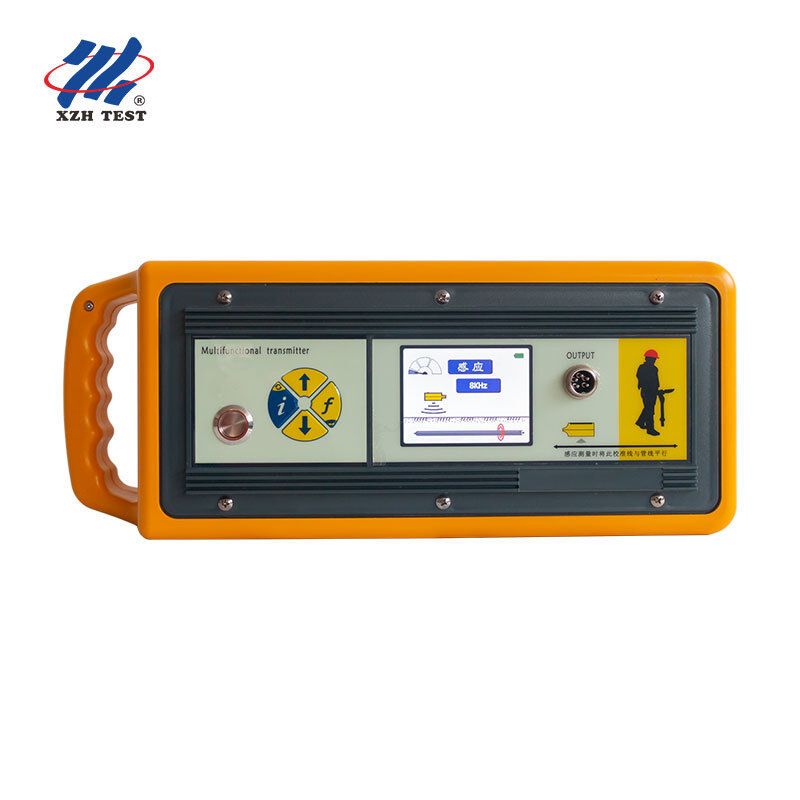

Panneau d'instruments de l'émetteur et introduction des fonctions
L'émetteur est une source de signal qui peut émettre suffisamment de puissance, et est l'un des noyaux de cet ensemble d'instruments.
Introduction au groupe
Note: voir l'image ci-dessus
1. Clé 2. Port de sortie 3. Affichage LCD 4. Clé composée de fréquence 5. réglage de puissance
clé composée
6- Menu composite clé 7.
Introduction des fonctions
1. Touche de commutateur: Ce commutateur est un commutateur à verrouillage automatique; appuyez dessus pour allumer l'alimentation, l'émetteur est en état de fonctionnement; pop-up pour déconnecter l'alimentation, l'émetteur est en état d'arrêt.
2. Port de sortie: ce port est une prise d'aviation dédiée multi-noyaux; il est utilisé pour changer le mode de sortie du signal.l'insertion de la connexion de la pince d'accouplement est le mode d'accouplement; ne pas connecter la ligne est le mode induction.
3. zone d'affichage des cristaux liquides: afficher les informations de base requises.
4. Clé de fréquence: Cette touche est un commutateur doux; la fréquence du signal de sortie peut être modifiée à chaque fois qu'elle est appuyée; l'allumage initial est de 577 Hz. Initialement 8 KHz en mode détection.Dans l'interface du menu de réglage de fréquence, appuyez sur cette touche pour sélectionner ou annuler la fréquence couverte par la barre lumineuse; dans le mode multi-fréquence, appuyez sur cette touche pour choisir de remplacer le canal de fréquence de sortie.
5. Clé d'alimentation: Cette clé est un commutateur doux de jog; la puissance de sortie peut être modifiée une fois à chaque fois qu'elle est appuyée, et elle peut être sélectionnée entre basse qualité, moyenne qualité, haute qualité et pleine qualité.Faites défiler le menu de fréquence; en mode multifréquence, appuyez sur cette touche pour sélectionner la fréquence de sortie.
6. Touche de menu: Cette touche est un interrupteur doux pour le jogging; appuyez sur cette touche pour accéder au menu de réglage de fréquence, au mode de mesure de la résistance et au mode multi-fréquence.
7Port de charge: Ce port est un support de charge Φ2.1; il sert à connecter un chargeur spécial pour charger la batterie.

Contenu de l'affichage de l'interface de l'émetteur

Fréquence	Afficher la fréquence de sortie actuelle
Le pouvoir	Afficher la puissance de sortie actuelle; il peut afficher de basse qualité, de moyenne qualité, de haute qualité et de haute qualité respectivement
Le mode	Affiche le mode de fonctionnement actuel; la connexion directe, l'accouplement et l'induction être affichées séparément.
Actuel	Afficher la valeur du courant de la boucle; l'affichage effectif est de 0 à 999 mA. Impédance: affiche la valeur d'impédance de la boucle courante; l'affichage effectif est Il y a une différence de fréquence.
Le pouvoir	Indique la puissance actuelle de la batterie; elle est représentée par un symbole de la batterie, tout noir est à pleine puissance, et à gauche est l'affichage du pourcentage de puissance actuelle.
Conseils correspondants	Lorsque le cercle sous l'image commence à rouler, cela signifie que l'émetteur est fonctionne de façon stable.
Réglage de la fréquence	577Hz, 815Hz, 8kHz, 33kHz, 65kHz, 82kHz, 133kHz, SS basse, SS haute, mode multi-fréquence

Mode de sortie du signal - mode de fonctionnement de l'émetteur
L'émetteur peut produire différents signaux CA, qui peuvent être appliqués au câble cible de trois manières (connexion directe, couplage, induction).Pour assurer une transmission fiable du signal sur le câble cibleIl peut s'agir d'une boucle indirecte composée du sol,une boucle capacitive composée d'une capacité distribuée formée entre un câble suffisamment long et la terre, ou une boucle directe composée de points de défaillance de court-circuit entre les lignes.

Une brève introduction au destinataire

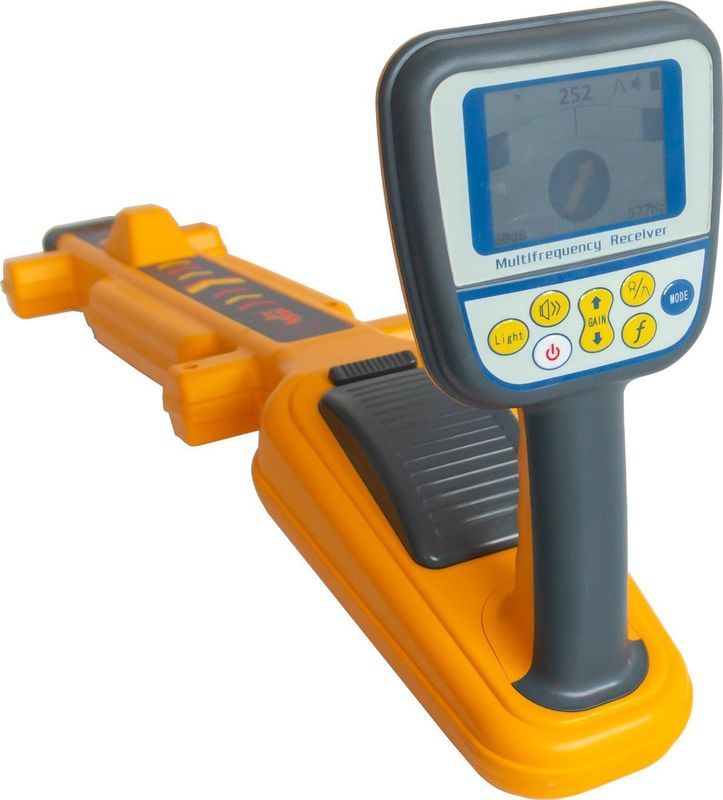

Panneau récepteur et introduction des fonctions
Un récepteur est une intégration d'un circuit de système capable de recevoir un champ magnétique spécifique et de le convertir en un signal électrique pour l'afficher et demander à l'opérateur.Il constitue le deuxième noyau de cet ensemble d'instrumentsIl est entièrement fonctionnel, très intelligent, portable, léger et facile à utiliser.

Introduction de la fonction d'affichage du contenu d'interface
Interface de mode flèche de pic large du récepteur
Fréquence:Afficher la valeur de fréquence de réception actuelle; la valeur initiale est de 577 Hz lorsque l'alimentation est allumée.
Réglage:L'intensité du signal est indiquée par la longueur de la grille; la grille se déplace des deux côtés vers le milieu, et le signal est trop fort ou hors de portée lorsque la grille est pleine.
Trois chiffres:l'intensité du signal est indiquée par la taille du chiffre; la plage valable est 00.0-99.9, lorsque 99,9 est affiché, le signal est trop fort ou hors de portée.
Compas de couleur:indique la direction du pipeline.
Profondeur et courant:Indique la profondeur mesurée du pipeline souterrain et le courant sur le pipeline.
Le gain:Indique l'amplification du signal actuellement traité par le récepteur, avec une plage dynamique de 000-140 dB; elle est réglée automatiquement par défaut.
Mode de fonctionnementIndique la façon dont le récepteur reçoit le signal et affiche le pic étroit, le pic large, le trou, la flèche du pic large, le pic + le trou et l'équipement externe; l'alimentation initiale est large.Les dispositifs externes sont automatiquement reconnus.
Le niveau de la batterie:Indique le niveau actuel de la batterie, indiqué par le symbole de la batterie.
Le volume:Indique l'état de fonctionnement actuel de la sonnette, représentée par le symbole de la corne plus une ligne, une ligne est de faible volume, deux lignes sont de volume moyen, trois lignes sont de volume élevé,et une croix est pour éteindre la sonnetteL'allumage initial est d'éteindre la sonnette.
Les flèches gauche et droite:Des flèches apparaissent automatiquement sur le câble pour indiquer l'emplacement du câble ; deux flèches apparaissent au-dessus du câble.
Direction actuelle:Lorsque la fréquence SS est utilisée, cette fonction peut afficher la direction du courant du signal pour aider l'opérateur à trouver le chemin.
Indication de la phase:Lorsque vous utilisez la fréquence SS, le récepteur affiche la phase du signal.Caractéristiques du récepteur
1) Positionnement du câble: sélectionnez la méthode de crête d'onde et utilisez le positionnement par antenne parallèle pour suivre rapidement le câble cible.le signal est le plus grand et les deux côtés sont réduits. Choisissez la méthode de la vallée et utilisez l'antenne verticale pour le positionnement.Lorsque le récepteur est au-dessus du câble, le signal est le plus petit et le signal des deux côtés est grand.
2) Mesure de profondeur: en mode de connexion directe, la profondeur est mesurée directement.et maintenir le corps de l'instrument immobile lorsque la direction indiquée par la boussole pointe droit devant, et la valeur de sondage en temps réel est affichée en haut à gauche.
Prompte vocale
Une grande caractéristique de cet instrument est qu'il dispose d'une alerte vocale, ce qui peut réduire la fatigue oculaire de l'opérateur lorsqu'il travaille pendant une longue période, et rendre le travail de détection plus simple et plus clair.Le volume du son émis par le récepteur est proportionnel à la force du signal reçuDans le cas du gain d'unité, lorsque le son du récepteur est fort et rapide, cela signifie que le signal reçu est fort et vice versa.
Lorsque le récepteur est en mode crête, le son est le plus fort et le plus net juste au-dessus du câble, et le son est faible et rare des deux côtés.Lorsque le récepteur est dans la méthode de vallée, le son est le plus petit et le plus rare juste au-dessus du pipeline, et le son est fort et serré des deux côtés.
Mode de fonctionnement du récepteur
principe de fonctionnement
Lorsqu'un signal est appliqué sur le câble, il y a un courant sur le câble, et le courant génère un champ magnétique qui rayonne autour du câble.La fréquence du champ magnétique est compatible avec la fréquence du signal appliquéLa force est le câble comme le centre du cercle et le rayonnement est diminué, et la direction est la direction tangente d'un certain point sur le cercle de rayonnement.
Le récepteur reçoit le signal du champ magnétique ou le signal du champ électrique qui fuit et qui est émis par le câble à travers l'antenne interne ou le dispositif d'entrée externe,et peut être traité en deux modes de travail différents, et le changement de puissance du signal est demandé à l'opérateur.
Mode de réception du signal - mode de fonctionnement du récepteur
Méthode de la crête(piquets étroits, pics larges, flèches larges, pics + vallées)
Méthode du creux- Je ne sais pas.
