475*345*205mm Localisateur de défaut de câble multi-shot Tdr Tester de câble avec personnalisation

475345205mm Localisateur de défaut de câble multi-shot Tdr Tester de câble avec personnalisation

Détails de produit:

Lieu d'origine:	CHINE
Nom de marque:	XZH Test
Certification:	CE/ISO
Numéro de modèle:	Xhgg502

Les informations détaillées

Lieu d'origine:

CHINE

Nom de marque:

XZH Test

Certification:

CE/ISO

Numéro de modèle:

Xhgg502

Modèle n °:

Xhgg502

Spécification:

475*345*205 mm

Marque déposée:

Test XZH

Origine:

Chine Xi′an

Code HS:

9031809090

Capacité d'approvisionnement:

2000 pièces/an

Personnalisation:

Disponible

Service après-vente:

Certificat de garantie

Garantie:

Mettre en évidence:

High Light

Mettre en évidence:

Localisateur de défauts de câble multi-shot avec personnalisation

Testeur de câble TDR 475x345x205mm

Testeur de localisateur de défauts de câble personnalisable

Trading Information

Quantité de commande min:

1 unité

Détails d'emballage:

Boîte en bois

Délai de livraison:

5-8 jours de travail

Conditions de paiement:

T / t

Capacité d'approvisionnement:

2000unit / an

Description de produit

Le XHGG502

Introduction du produit

Le localisateur de défauts de câbles XHGG502 ARC est adapté à la mesure des défauts de faible résistance, de court-circuit, de circuit ouvert et de déconnexion de divers matériaux de différentes sections et de différents supports, de câbles coaxiaux haute fréquence, de câbles téléphoniques locaux, de câbles d'éclairage public et de fils enterrés. Empêcher les fuites et les défauts d'arc à haute résistance. Système de gestion de câbles super puissant, génération automatique de rapports.

Principales caractéristiques

1. Il peut détecter les défauts de haute et basse résistance de tous les câbles de 35KV et moins, et il a un large éventail d'applications.
2. L'instrument adopte la dernière technologie d'ordinateur industriel embarqué et la méthode la plus avancée "huit impulsions" au monde.
Il a obtenu la méthode de claquage haute pression par impact et la méthode d'impulsion basse pression.
3. Tout défaut de haute impédance présente les caractéristiques de forme d'onde les plus simples, similaires à un défaut de court-circuit par impulsion basse tension, ce qui est très facile à interpréter.
4. Avec un logiciel convivial, un menu entièrement en anglais et un fonctionnement par bouton tactile sur écran. La définition des boutons est simple et claire. La méthode de mesure est simple et rapide.
5. Le taux de réussite de la détection des défauts, la précision des tests et la commodité des tests sont meilleurs que ceux de tout équipement de test national.
6. Écran LCD de grande taille et ultra-haute luminosité comme terminal d'affichage, peut être clairement observé dans l'environnement de la lumière directe du soleil
Forme d'onde de l'écran. L'instrument possède de puissantes capacités de traitement des données et une interface d'affichage conviviale.
7. Avec la fonction de tableau manuscrit, lorsque la forme d'onde est stockée, le personnel, les emplacements et les caractéristiques de défaut du test sur le terrain peuvent être stockés.
Des informations telles que le processus de test sont directement manuscrites dans le document enregistré.
8. Avec des mesures de protection haute tension extrêmement sûres. Le testeur de flash ne se bloquera pas et ne sera pas endommagé dans un environnement à haute pression d'impact.
9. Dispose d'une interface USB d'imprimante standard.
10. Fonctionnement simple et haute fiabilité. A un très bon rapport coût-performance.
11. Pas de zone morte de test.
12. Alimentation par batterie au lithium polymère intégrée, peut tester les défauts de court-circuit à circuit ouvert et à faible résistance du câble dans un environnement sans alimentation.

Données techniques

Affichage	Contrôle informatique de qualité industrielle de 12 pouces, mode de fonctionnement tactile ;
système	Système d'exploitation XP, système de gestion de câbles super, génère automatiquement un rapport de test ;
Fonctions	mesure de la distance et mesure de la vitesse ;
Taux d'échantillonnage des données	60 MHz, 120 MHz, 240 MHz, 400 MHz ;
Automatique	Échantillonnage continu entièrement automatique, ne manquez jamais aucune forme d'onde de décharge ;
Méthode d'essai	méthode d'impulsion basse tension, méthode de claquage haute tension, méthode d'impulsion multiple
Largeur d'impulsion	0,1 uS et 2 uS
Amplitude d'impulsion	400Vpp
Distance de mesure	>60Km
Résolution de lecture	0,1 m
Précision du test	moins de 0,5 m
Tension de tenue du coupleur d'impulsion	38kVDC

Le signal réfléchi envoyé par le coupleur d'impulsion est automatiquement affiché, et la forme d'onde pleine longueur du circuit ouvert du câble est affichée en même temps. Cela rend la représentation de la forme d'onde caractéristique de défaut extrêmement simple. Il n'y a qu'un seul type de forme d'onde de défaut de haute résistance, c'est-à-dire la forme d'onde de défaut de court-circuit similaire à la méthode d'impulsion basse tension.

La distance de défaut est affichée automatiquement et il n'y a pas de zone morte de test.

Avec la fonction de stockage de formes d'onde de test massives : les formes d'onde testées sur site peuvent être facilement stockées dans l'instrument dans un ordre prescrit pour le rappel et l'observation à tout moment.

La forme d'onde du point de défaut mesuré et la forme d'onde de circuit ouvert pleine longueur de la bonne phase peuvent être affichées sur l'écran en même temps pour comparaison sur le même écran et comparaison superposée. Rend le jugement de la distance de défaut plus précis.

Alimentation par batterie au lithium polymère intégrée : elle peut fonctionner en continu pendant plus de 4 heures après avoir été complètement chargée. Répond pleinement aux exigences des tests sur site. Il peut également fonctionner avec une alimentation CA externe.

Huit impulsions de transmission et les signaux de réflexion de défaut sont automatiquement affichés, et la forme d'onde pleine longueur du circuit ouvert du câble est affichée en même temps. Cela rend la représentation de la forme d'onde caractéristique de défaut extrêmement simple. Il n'y a qu'un seul type de forme d'onde de défaut de haute résistance, c'est-à-dire la forme d'onde de défaut de court-circuit similaire à la méthode d'impulsion basse tension. La distance de défaut est affichée automatiquement et il n'y a pas de zone morte de test.

Conditions de travail : température -25 °C~+55 °C, humidité relative 85 %, pression atmosphérique 750 ± 30 mmHg.

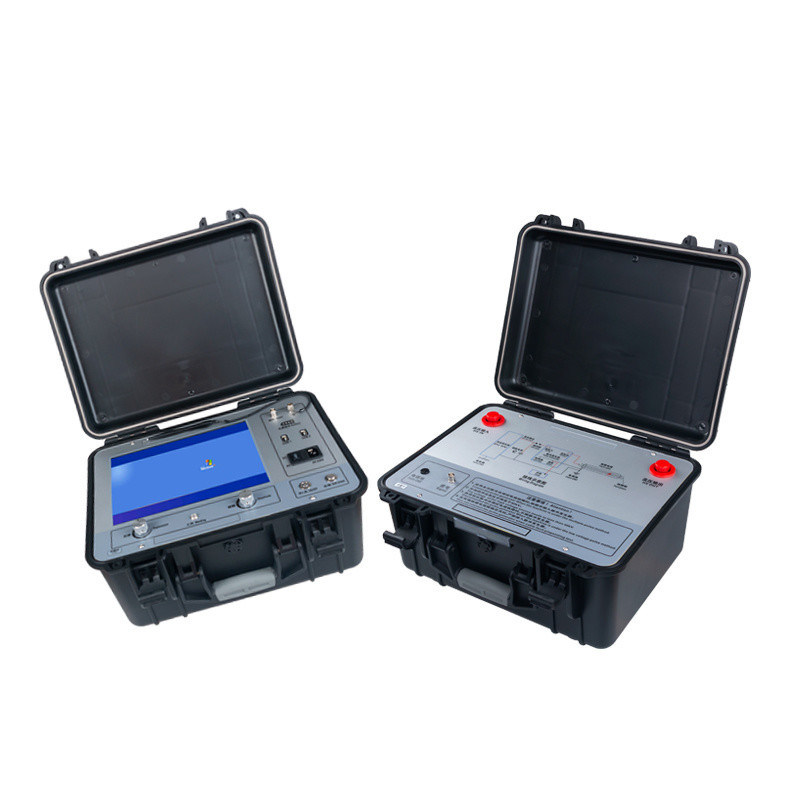

475*345*205mm Localisateur de défaut de câble multi-shot Tdr Tester de câble avec personnalisation 0

Détecter avec précision et rapidité la principale défaillance d'isolation des câbles d'alimentation avec des niveaux de tension de 35 KV et moins ; calibrer la longueur du câble ; tester approximativement la distance de défaut du câble

Pré-localisation des défauts de câbles avec le réflectomètre XHGG502 basé sur la

méthode de réflexion d'impulsion basse tension (TDR),
claquage haute tension méthode (c'est-à-dire ICE,DECAY),
méthode de réflexion d'impulsion de réflexion d'arc (ARC tir unique et ARC multi-tir)

Pré-localisation des défauts de câbles : avec le réflectomètre XHGG502 basé sur la méthode de réflexion d'impulsion basse tension (TDR) et la méthode de dégradation (claquage) haute tension (DECAY), méthode de réflexion d'arc (tir unique/multi-tir).

Il existe trois modes de test du XHGG502, impulsion basse tension, claquage haute tension, ARC multi-tir
L'image ci-dessous montre la distance de défaut du câble mesurée à l'aide du mode de test ARC multi-tir du XHGG502.
475*345*205mm Localisateur de défaut de câble multi-shot Tdr Tester de câble avec personnalisation 1

L'image ci-dessous montre la distance de défaut du câble mesurée à l'aide du mode de test de claquage haute tension du XHGG502

L'image ci-dessous montre la longueur du câble ou la distance de défaut de circuit ouvert du câble mesurée à l'aide du mode de test d'impulsion basse tension du XHGG502. Lors de l'utilisation de la méthode d'impulsion basse tension, il n'est pas nécessaire de connecter le générateur d'impulsions haute tension. D'autres méthodes de test doivent être utilisées en conjonction avec un générateur d'impulsions haute tension.

475*345*205mm Localisateur de défaut de câble multi-shot Tdr Tester de câble avec personnalisation 3
