Testeur TDR de pré-localisation de défaut de câble, écran tactile 10,1 pouces, échantillonnage 400 MHz, portée 120 km, coupleur multi-impulsions | XHGG502A

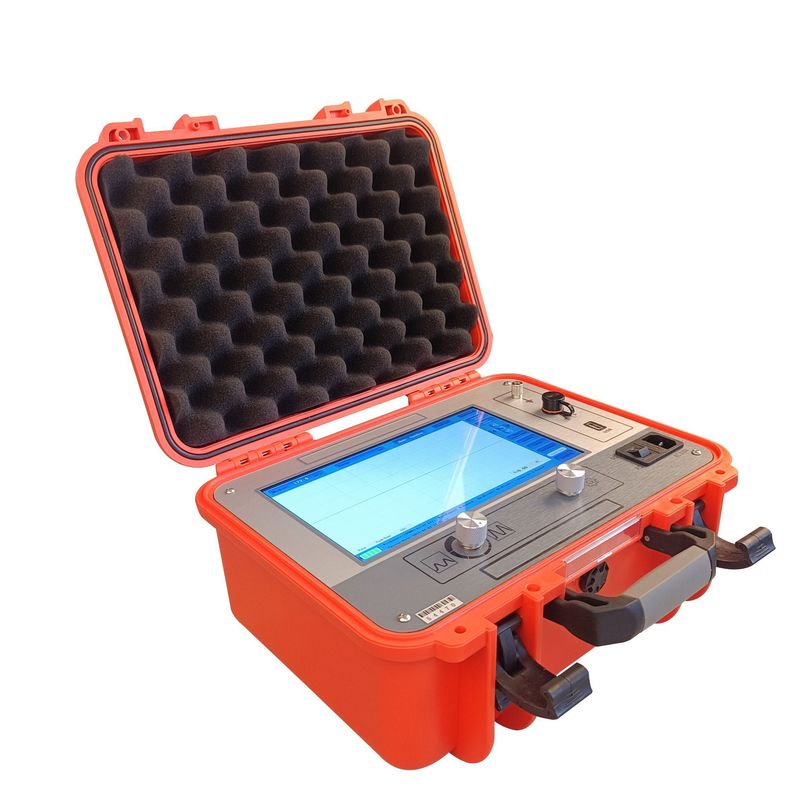

Le testeur de défauts de câble XHGG502A adopte un ordinateur industriel intégré à écran tactile de 10,1 pouces avec une interface logicielle d'exploitation simple, permettant des tests interactifs homme-machine. Il utilise une conception de circuit intégré de qualité industrielle et un système d'exploitation embarqué pour réaliser le filtrage du signal, l'acquisition, le traitement des données, l'affichage graphique et l'analyse graphique, complétant la mesure de la vitesse du câble, le test de la longueur du câble, le test de la distance de défaut du câble et le test de résistance.

Ce testeur de défauts de câble est un instrument spécial pour mesurer et analyser l'état et la distance de défaut des câbles d'alimentation. Il convient aux défauts de faible résistance, de court-circuit, de circuit ouvert et de déconnexion des câbles d'alimentation, des câbles coaxiaux haute fréquence, des câbles d'éclairage public et des fils enterrés de divers matériaux, sections transversales et milieux, ainsi qu'aux défauts de fuite à haute résistance et de claquage à haute résistance.

Mode de fonctionnement : TDR (impulsion basse tension), ICE (courant d'impulsion), ARM (méthode de réflexion d'arc) avec coupleur configuré.

Écran tactile TFT couleur de 10,1 pouces de qualité industrielle avec un système embarqué simple et stable ;

Fonctions de test de vitesse d'onde du câble, de test de longueur de câble et de test de distance de défaut ;

Échantillonnage continu entièrement automatique, capture de forme d'onde en temps réel, rapide et précise ;

Réglage automatique de la plage de test et analyse automatique des formes d'onde pour afficher la distance de test ;

Deux modes de fonctionnement : tactile et boutons codés, simples, rapides et fiables ;

Équipé de technologies de test par impulsion basse tension, par claquage haute tension et par impulsions multiples (8 fois), affichage de forme d'onde fluide et interprétation facile ;

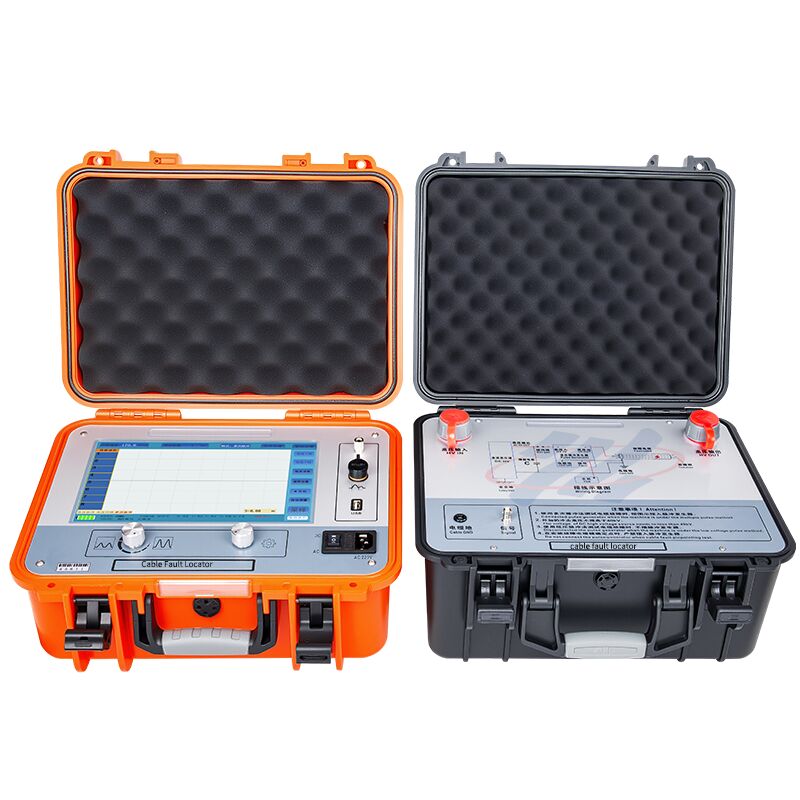

Lors de l'utilisation de la méthode des impulsions multiples, elle est utilisée avec le coupleur d'impulsions pour afficher 8 groupes de formes d'onde haute et basse tension pour une comparaison facile ;

Stockage massif de formes d'onde de test : les formes d'onde testées sur site peuvent être stockées et récupérées pour analyse ;

Rétroéclairage LED ultra-haute luminosité de 280 nits avec une résolution de 1024*600, adapté aux environnements en plein soleil ;

Batterie lithium intégrée de grande capacité avec charge rapide, permettant des tests dans des environnements sans alimentation ;

Adopte un châssis de protection non inférieur à IP54.

Basé sur le principe de l'onde progressive, le XHGG502A applique des signaux d'impulsion au câble sous test et capture les échos réfléchis au point de défaut où l'impédance caractéristique change, convertissant le temps de réflexion en une distance de défaut précise. Quatre méthodes de test sont intégrées pour couvrir les défauts de faible résistance aux claquages à haute résistance :

Cet instrument fournit aux ingénieurs électriciens une solution fiable et complète pour l'évaluation de l'état des câbles d'alimentation et la pré-localisation des défauts, aidant à minimiser le temps d'arrêt grâce à une mesure rapide et précise de la distance des défauts.
