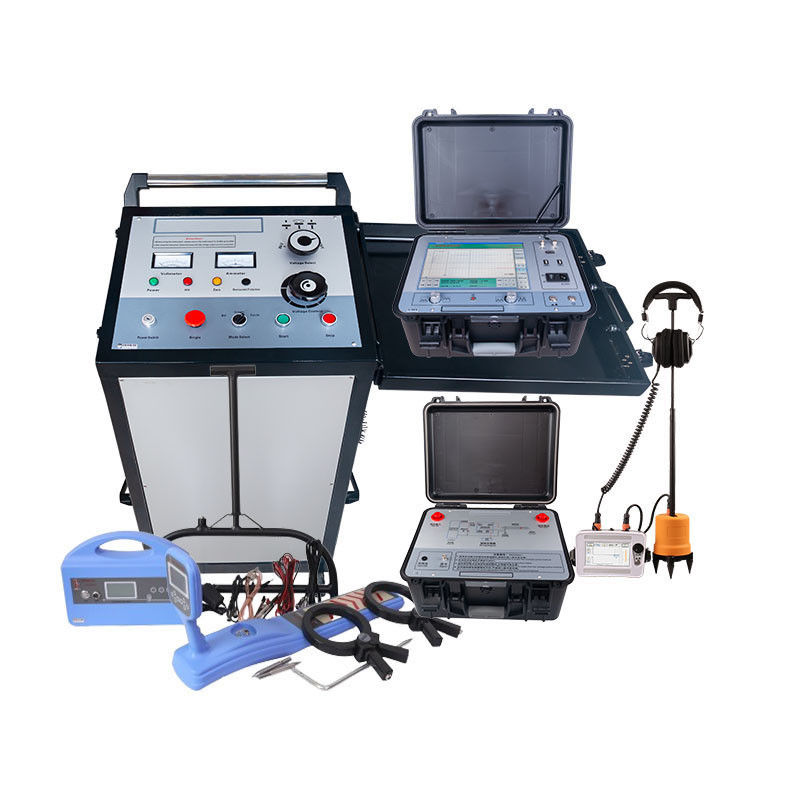

Système de localisation de défaut de câble portable sous-terrain numérique à arc 32kV 2000J

Le système de localisation des défauts de câbles XZH TEST est conçu pour la détection des défauts de câbles souterrains de 35 kV et inférieurs.

★ Pré-localisation des défauts du câble: avec le réflectomètre XHGG502 basé sur la méthode de réflexion par impulsion basse tension (TDR), la méthode d'essai par impulsion par courant (ICE),méthode de réflexion par arc à impulsions multiples ((ARC-multi-courte).

★ traçage du chemin du câble, détection de profondeur enterrée et identification des câbles actifs et non actifs:XHGX507 localisateur de tuyaux de câble multifonctionnel est un localisateur entièrement numérique avec affichage clair et le positionnement fiable. Des instructions d'utilisation graphiques et une indication sonore, ce qui en fait le localisateur de tuyaux le plus facile à utiliser disponible aujourd'hui.

★ Localisation exacte du point de défaut du câble: XHDD503C utilise une méthode de synchronisation acoustique-magnétique, affiche des formes d'onde numériques du son et du magnétique, juge le point de défaut du câble par différence d'heure et écouteur,rendre la détection plus facile.

Lesystème de localisation de défaut de câble portableest configuré avec le localisateur de défaut de câble ARC amovible avec une luminosité ultra-haute, un grand écran LCD de 12,1" avec commande tactile, ce qui accélère le processus de pré-localisation des défauts,facile et efficace.

Le générateur de surtension haute tension 2048 J XHHV535-4TS est accompagné d'un interrupteur de niveau de surtension qui permet d'atteindre l'énergie maximale d'impulsion de surtension à 8, 16 et 32 kV.

Il est doté de systèmes d'assurance de la sécurité des opérateurs et offre une solution technique fiable et complète pour les défaillances des câbles basse et moyenne tension.

L'instrument de localisation des défauts du câbleLe code de référence est le code de référence.utilise la méthode de synchronisation acoustique et magnétique pour déterminer le point de défaillance du câble d'alimentation.capté et amplifié par la sonde correspondante, et l'emplacement exact du point de défaillance est déterminé par le jugement auditif et visuel.Il s'agit d'un dispositif qui complète le positionnement précis du point de défaillance du câble dans la plage de mesure approximative et recueille la différence de temps acoustique et magnétiqueIl intègre la technologie de positionnement, les tests assistés par voie et d'autres technologies.fournir plusieurs modes d'essai et des informations rapides riches et variées pour localiser efficacement et précisément les défauts du câble.
Cet instrument à point fixe est adapté pour les défauts de faible résistance, de court-circuit, de circuit ouvert et de déconnexion des câbles d'alimentation, des câbles coaxiaux à haute fréquence, des câbles d'éclairage de rue,et fils enfouis fabriqués à partir de différents matériaux avec différentes sections transversales et supportsLes paramètres techniques sont conformes à "GB/T 18268.1 Exigences en matière d'anti-interférences pour les équipements d'essai utilisés dans les sites industriels".






Un porte-bagages portable étanche à l'eau avec au moins IP54 de protection.
Caractéristiques
1Un écran LCD à haute luminosité tactile de 5 pouces assure la visibilité sous la lumière du soleil.
2. Adoptez une technologie de positionnement synchrone acoustique et magnétique pour calculer automatiquement la différence de temps acoustique et magnétique.
3La valeur de gain et la valeur de déclenchement du signal acoustique et du signal magnétique peuvent être ajustées manuellement pour s'adapter à divers environnements.
4Il dispose d'une technologie de réduction du bruit de fond et peut choisir parmi une variété de méthodes de filtrage.
5Il possède des fonctions de réduction du bruit de fond BNR et de réduction du bruit muet.
6Il a une indication de déviation.
7Équipé de capteurs de signaux d'isolation physique multicouches, grade imperméable IP65.
8Batterie au lithium de grande capacité, longue période de veille, équipée de chargeur rapide.
9Petit et léger, facile à utiliser et simple interface homme-machine.
Indicateurs techniques

XHGG502 ARC Pré-localisateur de défaut de câble
Détecter avec précision et rapidement la défaillance principale de l'isolation des câbles d'alimentation avec des niveaux de tension inférieurs ou égaux à 35 KV; calibrer la longueur du câble; tester approximativement la distance de défaillance du câble

• Pré-localisation des défaillances du câble avec le réflectomètre XHGG502 basé sur la

Pré-localisation des défauts du câble: avec le réflectomètre XHGG502 basé sur la méthode de réflexion par impulsion basse tension (TDR) et la méthode de décomposition (flashover) haute tension (DECAY),méthode de réflexion par arc ((single-shot/multi-shot).
Il y a trois modes de test de XHGG502, impulsion basse tension, flashover haute tension, ARC multi-shot.
L'image ci-dessous montre la distance de défaillance du câble mesurée en utilisant le mode d'essai ARC multi-shot de XHGG502.

 L'image ci-dessous montre la distance de défaillance du câble mesurée en utilisant le mode d'essai flashover haute tension de XHGG502


 L'image ci-dessous montre la longueur du câble ou la distance de défaillance du circuit ouvert du câble mesurée en utilisant le mode d'essai par impulsion basse tension de XHGG502.il n'est pas nécessaire de connecter le générateur d'impulsions haute tensionD'autres méthodes d'essai doivent être utilisées en conjonction avec un générateur d'impulsions haute tension.

Spécification technique

Le localisateur de tuyaux de câbles souterrains XHGX507 est principalement utilisé pour la localisation des défauts du câble, l'identification du câble, le tracé du câble et la mesure de la profondeur. Il peut accomplir des tâches qui ne pouvaient être accomplies que par quelques ensembles d'instruments dans le passé.


Caractéristiques
Le grand écran LCD affiche la force du signal, et la barre, les flèches et les indications vocales permettent à l'opérateur de juger facilement de la position souterraine du câble et du point de défaillance.Une seule personne peut tout faire..
Conception entièrement numérique, affichage graphique LCD grand écran clair et positionnement fiable
Portable et léger, facile à transporter
Piles rechargeables intégrées
Ommètre intégré pour mesurer la résistance de la boucle de câble
Peut être utilisé pour détecter les défauts d'isolation jusqu'à 2MΩ à la terre
avec une fonction de rétroéclairage pour s'adapter à l'opération nocturne
Ommètre intégré pour mesurer la résistance de la boucle de câble
Affichage de la profondeur et du courant du câble
Tous les accessoires

Le XHHV535-4TSgénérateur d'impulsions haute tensionpeut être utilisé pour la décharge impulsive et résister à l'essai de tension dans les essais de défaillance de câbles basse et haute tension. Un module d'échantillonnage de forme d'onde de défaut de câble d'essai de haute précision et un petit transformateur sont installés à l'intérieur, ce qui peut vraiment obtenir l'effet de ne pas être endommagé par l'impact,et il a aussi les fonctions de l' impact de chronométrage automatique, à l'impact manuel et à l'essai de tension.
Ce dispositif intègre une source de courant continu haute tension, un condensateur de stockage d'énergie, un dispositif à boule de décharge, un dispositif de décharge automatique,un dispositif de commutation de tension dans un instrument expérimental haut de gamme de type chariot. Il s'agit d'un instrument expérimental haut de gamme de type chariot. L'équipement résout complètement les problèmes de facilité d'utilisation, de portabilité, de sécurité et de fiabilité des dispositifs expérimentaux traditionnels.
Lorsque le véhicule de type chariot XHHV535-4TSà haute tensionle poulsgénérateurest utilisé, après avoir sélectionné l'interrupteur de fonction, appuyez sur le bouton de démarrage pour effectuer le travail de renforcement de haute tension.et le système interne libérera automatiquement la haute tension restante sur l'accumulateur.
Le générateur de surtension haute tension a également la fonction de protection contre le démarrage à zéro, ce qui peut rendre le fonctionnement de l'appareil plus sûr et fiable.qui peut faire fonctionner la sortie haute tension directement au sol. Avec une plage de tension de trois engrenages et une fonction de commutation de capacité de capacité, les utilisateurs peuvent choisir différents engrenages d'adaptation de tension de l'équipement en fonction des différents besoins de tension du câble,faciliter le processus d'essai.

2024 nouvelle mise à jour - La prise d'alimentation, le porte-fusibles et la prise de signal ont été déplacés sur le côté, ce qui le rend plus pratique à utiliser lorsque vous mettez l'appareil dans la voiture pour détecter les défauts du câble.

XZH TEST est un fabricant professionnel de système de localisation de défauts de câbles souterrains. Nous pouvons vous fournir des services personnalisés ou fournir la solution parfaite pour votre programme de détection de défauts de câbles.
