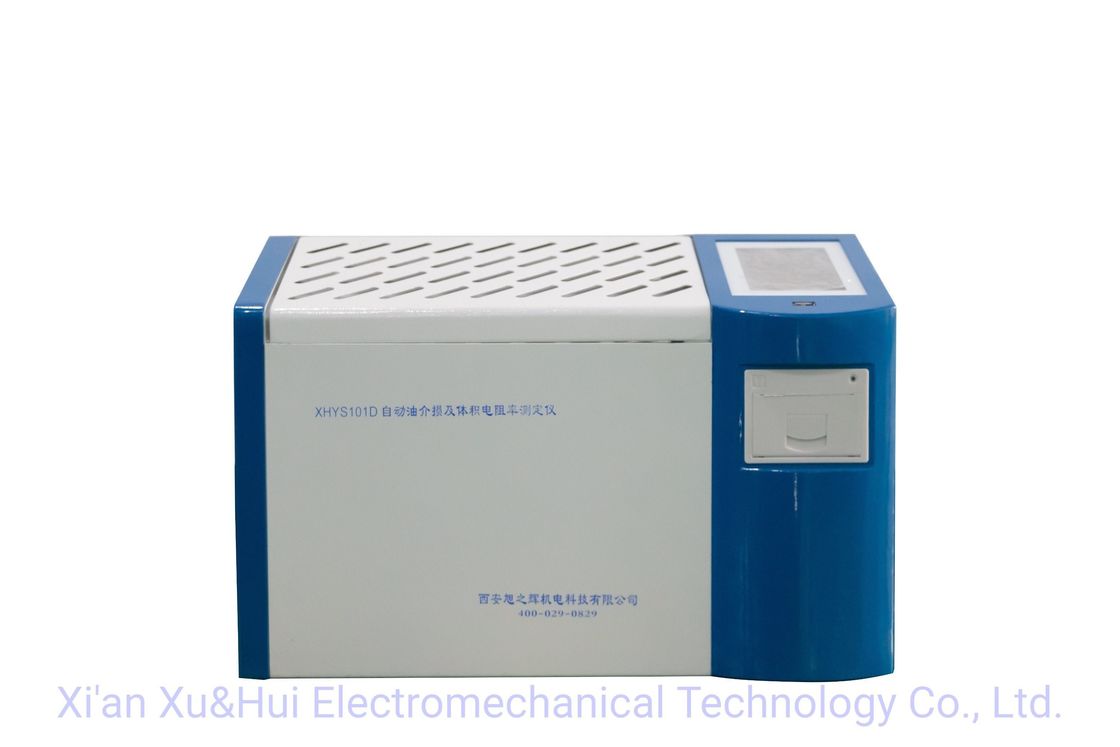

Système de mesure du facteur de dissipation et de la résistivité de l'huile d'isolation XHYS101
Introduction
Le système de mesure du facteur de dissipation et de la résistivité de l'huile d'isolation DTL est conçu et fabriqué sur la base de la norme GB/T5654-2007 pour les mesures de la permittivité relative, du facteur de perte diélectrique et de la résistivité CC des matériaux isolants liquides.Il est utilisé pour mesurer le facteur de dissipation diélectrique et la résistivité CC de l'huile isolante et d'autres liquides isolants. L'instrument se caractérise par une structure intégrée et intègre une cellule d'essai, un contrôleur de température, un capteur de température, un pont de mesure des pertes diélectriques, une alimentation CA d'essai, un condensateur standard, un ohmmètre, une source haute tension CC et d'autres composants majeurs. L'instrument adopte une technologie entièrement numérique et une mesure automatique intelligente complète, est équipé d'un grand écran LCD couleur (800*480), chaque étape ayant une invite en chinois, les résultats des tests peuvent être automatiquement stockés et imprimés, de sorte que l'opérateur sans formation professionnelle pourra l'utiliser avec compétence.
Fonctions et caractéristiques principales
1. La cellule d'essai utilisée est de structure à trois électrodes, conformément à la norme nationale GB/T5654-2007, avec un espacement des électrodes de 2 mm, ce qui permet d'éliminer les effets de la capacité parasite et des fuites sur les résultats des tests de pertes diélectriques. L'appareil est
équipé d'un électrovanne de vidange d'huile, et nous pouvons vider la cellule d'essai sans la retirer et la rincer avec l'échantillon d'essai.
2. L'instrumentadopte le chauffage par induction à moyenne fréquence, l'algorithme de contrôle de température PID. Cette méthode de chauffage présente les avantages suivants : pas de contact entrela cellule d'essai et le corps chauffant, chauffage uniforme, vitesse rapide, contrôle pratique, contrôle strict de la température dans la plage d'erreur de la température prédéfinie.
Le condensateur standard interne est une capacité à trois électrodes remplie de gaz SF6, et sa perte diélectrique et sa capacité électrique sont indépendantes de la température ambiante, de l'humidité et d'autres effets, de sorte que la précision de l'instrument peut être assurée même après une utilisation prolongée.
4. L'alimentation CA d'essai utilisant la conversion CA-CC-CA, évite efficacement les fluctuations de la tension et de la fréquence du secteur sur l'effet de précision de la mesure des pertes diélectriques. Même avec un générateur, l'instrument peut fonctionner correctement.
5. Fonction de protection parfaite ; en cas de surtension, de surintensité ou de court-circuit haute tension, les instruments peuvent couper rapidement la pression et émettre un message d'avertissement. En cas de défaillance du capteur de température ou de non-connexion, l'instrument émettra également un message d'avertissement.
6. Il y a un relais de limitation de température dans le chauffage par induction à moyenne fréquencefour. Lorsque la température dépasse 120 degrés, l'instrument libère le relais et arrête le chauffage.
7. Le paramètre expérimental est plus facile à régler. Plage de réglage de la température 0~125ºC, plage de réglage de la tension CA 500~2000V, plage de réglage de la tension CC 0~500V.
8. Utilisation d'un écran LCD grand format, avec rétroéclairage et affichage clair. Interface conviviale, il suffit de suivre l'invite du menu chinois, d'entrer la commande, l'instrument peut être testé automatiquement. Et stocker et imprimer automatiquement les résultats des tests.
9. Horloge en temps réel intégrée, la date et l'heure du test peuvent être enregistrées, affichées et imprimées avec les résultats du test.
10. Fonctions d'étalonnage de la cellule sèche nettoyée. La mesure de la capacité et du facteur de perte diélectrique de la cellule sèche peut déterminer ses conditions de nettoyage et d'assemblage. Les
données d'étalonnage sont automatiquement enregistrées, ce qui facilite le calcul de la permittivité relative et de la résistivité CC.
DESCRIPTION DU PANNEAU ET QUESTIONS D'UTILISATION NÉCESSITANT UNE ATTENTION PARTICULIÈRE
Instructions d'utilisation de l'instrument et questions nécessitant une attention particulière
1. L'instrument doit être mis à la terre de manière fiable, le fil d'entrée d'alimentation doit être branché sur une alimentation CA 220 V.
2. Ouvrez le couvercle du réservoir et sortez la cellule d'essai, nous devons fermer le couvercle du réservoir lors du chauffage et du test des pertes diélectriques.
3. Le couvercle est protecteur et lorsque vous l'ouvrez, il interrompt le chauffage et la haute pression.
4. Pendant le test, il y a une haute pression et une haute température. Ne touchez pas la cellule d'essai, le câble et la prise lorsque l'alimentation est sous tension et en cours de test.
5. S'il apparaît un phénomène de panne d'arrêt pendant le test, rallumez le système et redémarrez l'instrument. Utilisez les câbles d'alimentation appropriés. Utilisez uniquement le câble d'alimentation spécifique au produit conformément aux spécifications du produit. Soyez correct pour déconnecter et connecter. L'instrument doit être correctement mis à la terre.
En plus de la mise à la terre du conducteur de mise à la terre du câble d'alimentation, les colonnes de mise à la terre du boîtier du produit doivent être mises à la terre afin d'éviter que le conducteur de mise à la terre ne soit connecté à la terre. Avant de vous connecter aux bornes d'entrée ou de sortie du produit, assurez-vous que le produit est correctement mis à la terre. Notez la valeur nominale de toutes les bornes. Pour éviter tout incendie ou danger, veuillez noter toutes les valeurs nominales et les marquages du produit. Avant de connecter ce produit, veuillez lire le manuel du produit afin de mieux comprendre les informations relatives aux valeurs nominales. Utilisez le tube de protection approprié. Utilisez uniquement le tube de protection conformément aux dispositions de ce type de produit et de sa valeur nominale. Ne pas utiliser en cas de suspicion de défaillance. Si vous soupçonnez que ce produit est endommagé, veuillez contacter notre personnel de réparation pour le vérifier et ne pas continuer l'opération de démarrage. Alignez la fente de positionnement lorsque l'électrode interne entre dans l'électrode externe. Ne pas utiliser dans des environnements humides. Ne pas utiliser dans des environnements explosifs. Gardez la surface propre et sèche. Avis spécial : Cet instrument a une sortie haute tension, une utilisation incorrecte peut compromettre la sécurité personnelle, avant d'utiliser cet instrument, assurez-vous de lire attentivement le manuel d'instructions !
