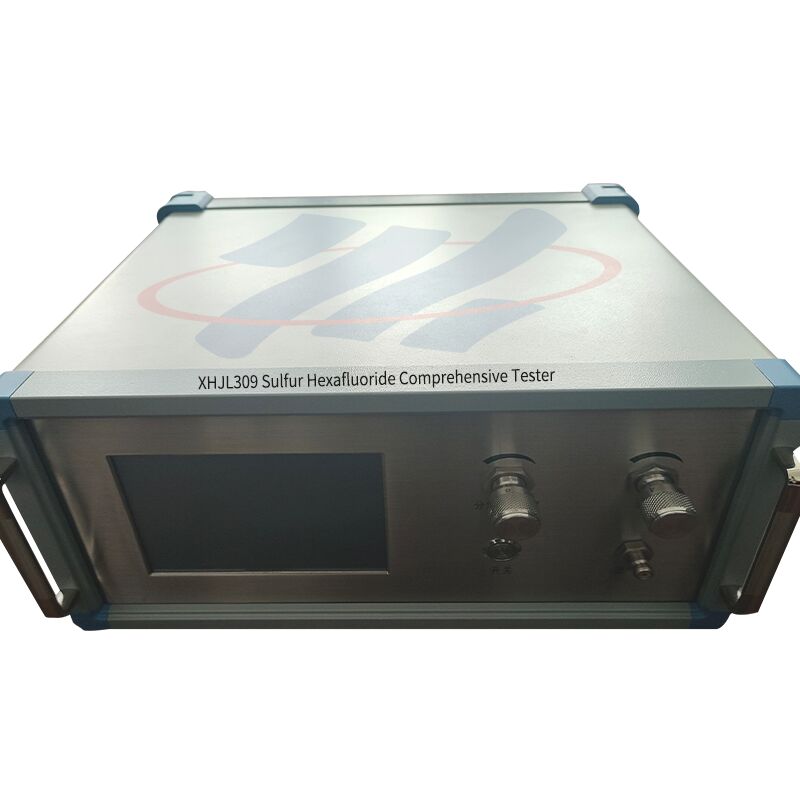

Analyseur de gaz SF6 — Testeur d'humidité, de pureté et de produits de décomposition
Modèle : XHJL309 | Analyseur SF6 complet 3-en-1 pour sous-stations GIS
Présentation du produit
Le testeur complet XHJL309 SF6 intègre un humidimètre, un pureté-mètre SF6 et un analyseur de produits de décomposition SF6 dans un seul instrument, remplaçant les fonctions de trois appareils distincts. Avec une seule intervention sur site, l'opérateur effectue la détection des trois indicateurs, économisant jusqu'à deux tiers du gaz de mesure utilisé tout en réduisant la charge de travail et en améliorant l'efficacité du travail. L'instrument affiche directement le point de rosée, l'humidité (ppm), la pureté du SF6, la teneur en SO2, H2S et CO, ainsi que la température ambiante, l'humidité, l'heure et la date, offrant une image complète de l'état du gaz SF6 dans les appareillages de commutation GIS et les équipements de sous-station.
Applications et public cible :Conçu pour les fabricants d'appareillages de commutation GIS effectuant des tests d'acceptation en usine, les fournisseurs et les entreprises de recyclage de gaz SF6 vérifiant la qualité du gaz, les prestataires de services d'exploitation et de maintenance d'appareillages haute tension, les distributeurs et agents d'instruments de test de puissance, et les sociétés de services énergétiques intégrés qui ont besoin de mesurer le point de rosée, la pureté et les produits de décomposition du gaz SF6 dans les sous-stations GIS et les chambres de disjoncteurs.
Spécifications clés
| Paramètre |
Spécification |
| Modèle |
XHJL309 |
| Plage de mesure de pureté |
0 % ∼ 100 %, précision 0,5 %, temps de mesure 2 minutes |
| Plage de point de rosée |
-80 °C ∼ +20 °C |
| Précision du point de rosée |
±1,0 °C (-60 °C ∼ +20 °C) ; ±2 °C (-80 °C ∼ -60 °C) |
| Plage H2S / SO2 / CO |
0 ∼ 100 ppm, détection minimale 0,1 ppm, précision 0,5 %, répétabilité 2 % |
| Temps de réponse |
À +20 °C : 63 % en 5 s, 90 % en 45 s ; (-60 °C ∼ +20 °C) : 63 % en 10 s, 90 % en 240 s |
| Température ambiante |
-30 °C ∼ +60 °C (fonctionnement -40 °C ∼ +80 °C) |
| Humidité ambiante |
0 ∼ 100 % HR |
| Alimentation |
AC 220 V / batterie lithium-ion rechargeable intégrée de 4 Ah |
| Performance de la batterie |
Plus de 10 heures de travail continu ; temps de charge ≤ 20 heures |
| Stockage de données |
Jusqu'à 200 groupes de données de test |
| Dimensions |
250 × 150 × 300 mm |
| Certification |
ISO / CE |
Caractéristiques de performance
Véritable conception 3-en-1 : Combine un humidimètre, un pureté-mètre et un analyseur de produits de décomposition dans un seul instrument, remplaçant trois appareils distincts et un tiers de la charge de travail sur le terrain.
Mesure d'économie de gaz : Effectue les trois indicateurs lors d'une seule intervention sur site, économisant jusqu'à deux tiers du gaz SF6 utilisé par cycle de test.
Test rapide : La mesure du point de rosée prend environ 5 minutes par intervalle, tandis que les mesures de pureté et de décomposition prennent chacune environ 2 minutes.
Connecteurs auto-bloquants sans fuite : Les raccords auto-bloquants importés d'Allemagne assurent une connexion sûre et fiable sans fuite de gaz.
Stockage de données de grande capacité : Stocke jusqu'à 200 groupes de données de test avec un affichage graphique sur grand écran montrant le processus de mesure du point de rosée.
Batterie intégrée de 10 heures : La batterie lithium-ion rechargeable de 4 Ah prend en charge une journée complète de tests sur le terrain sans alimentation externe.
Valeur trois-en-un
Un instrument, trois fonctions : Le point de rosée (humidité), la pureté et les produits de décomposition (H2S, SO2, CO) sont mesurés par un seul analyseur, éliminant le besoin de transporter et de changer entre trois appareils.
Économie de deux tiers de gaz : Une seule connexion et un seul débit de gaz permettent toutes les mesures, réduisant considérablement la consommation de SF6 et le coût de remplissage du gaz isolant coûteux.
Rondes de terrain plus rapides : Le temps de configuration réduit par point de mesure permet aux équipes de maintenance de terminer plus de chambres GIS par jour de travail.
Image complète de l'état : L'affichage simultané du point de rosée, de la pureté et des gaz de décomposition révèle l'état de santé complet du gaz SF6 en une seule vue, soutenant des décisions de maintenance précises.
Formation simplifiée : Un instrument signifie une procédure d'exploitation, réduisant le temps de formation des nouveaux opérateurs et standardisant la qualité des tests entre les équipes.
FAQ
Q1 : Quelles fonctions le testeur complet XHJL309 SF6 combine-t-il ?
Il combine un humidimètre, un pureté-mètre SF6 et un analyseur de produits de décomposition SF6 dans un seul instrument, mesurant le point de rosée, l'humidité (ppm), la pureté du SF6, la teneur en SO2, H2S et CO lors d'une seule intervention sur site.
Q2 : Quelle quantité de gaz le design 3-en-1 permet-il d'économiser ?
L'exécution des trois tests d'indicateurs avec un seul instrument et un seul débit de gaz permet d'économiser jusqu'à deux tiers du gaz de mesure utilisé par rapport à l'utilisation de trois instruments distincts.
Q3 : Quelle est la plage de mesure et la précision ?
La plage de pureté est de 0 à 100 % avec une précision de 0,5 %, la plage de point de rosée est de -80 à +20 degrés C, et les plages H2S, SO2 et CO sont de 0 à 100 ppm avec une détection minimale de 0,1 ppm et une précision de 0,5 %.
Q4 : L'analyseur peut-il être utilisé pour des tests sur site ?
Oui, il est alimenté par une batterie lithium-ion rechargeable intégrée de 4 Ah prenant en charge plus de 10 heures de travail continu, et dispose de connecteurs auto-bloquants importés d'Allemagne pour des connexions sur site sûres et sans fuite.
Q5 : Quelle quantité de données de test peut être stockée ?
L'instrument peut stocker jusqu'à 200 groupes de données de test et affiche le processus de mesure du point de rosée avec une fonction graphique sur grand écran pour une analyse et une révision pratiques.
