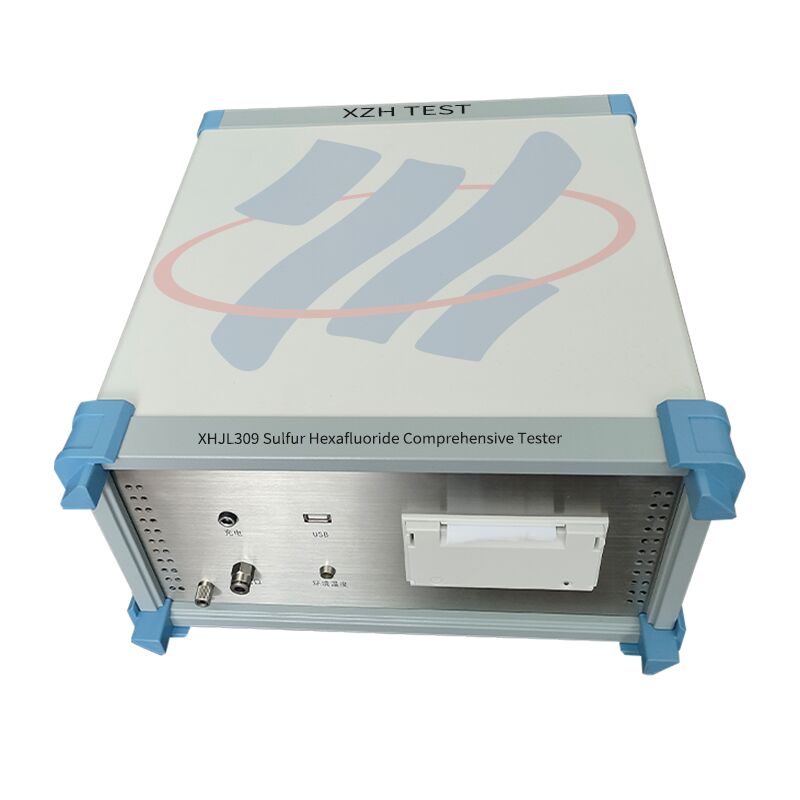

SF6 analyseur de gaz Testeur d'humidité, de pureté et de décomposition
Modèle: XHZH309 3 en 1 SF6 Testeur complet pour les tests de puissance
Vue d'ensemble du produit
Le testeur complet XHZH309 SF6 intègre un compteur d'humidité, un compteur de pureté SF6 et un analyseur de produits de décomposition SF6 dans un seul instrument.remplaçant les fonctions de trois dispositifs distinctsEn effectuant un seul relevé de site, l'opérateur complète la détection des trois indicateurs, ce qui permet d'économiser jusqu'à deux tiers de la consommation de gaz de mesure tout en réduisant la charge de travail et en améliorant l'efficacité du travail.L'instrument affiche directement le point de rosée, humidité (ppm), pureté SF6, SO2, H2S et CO contenu avec température ambiante, humidité, temps et date, fournissant une image complète de la condition du gaz SF6 dans les disjoncteurs,Chambres GIS et autres applications de test de puissance.
Applications et public cible:Conçu pour les centres de maintenance de la sous-station de la société réseau, les instituts de supervision technique et de test de la production d'énergie, les équipes de projet de bus à phase isolée et les lignes isolées à gaz (GIL),supervision de l'ingénierie électrique et des organisations d'inspection de la qualité et des sous-traitants de réaménagement de la sous-station et de mise à niveau de capacité qui ont besoin de mesurer le point de rosée, la pureté et la décomposition des produits de gaz SF6 pendant les tests de routine, la mise en service et l'acceptation d'équipements à haute tension.
Principales spécifications
| Paramètre |
Spécification |
| Modèle |
Je ne sais pas. |
| Plage de mesure de la pureté |
0% ∼ 100%, précision 0,5%, temps de mesure 2 minutes |
| Plage du point de rosée |
-80°C ∼ +20°C |
| Précision du point de rosée |
±1,0°C (-60°C ∼ +20°C); ±2°C (-80°C ∼ -60°C) |
| Plage H2S / SO2 / CO |
0 ∼ 100 ppm, détection minimale 0,1 ppm, précision 0,5%, répétabilité 2% |
| Temps de réponse |
À +20°C: 63% en 5s, 90% en 45s; (-60°C ∼ +20°C): 63% en 10s, 90% en 240s |
| Température ambiante |
-30°C ∼ +60°C (exploitation à -40°C ∼ +80°C) |
| Humidité ambiante |
0 ∼ 100% de RH |
| Énergie |
AC 220V / batterie rechargeable intégrée |
| Performance de la batterie |
10 heures et plus de travail continu; temps de charge ≤ 20 heures |
| Le stockage des données |
Jusqu'à 200 groupes de données d'essai |
| Le poids |
5 kg ou plus |
| Les dimensions |
250 × 150 × 300 mm |
| Certification |
ISO / CE |
Caractéristiques de performance
Un vrai design 3 en 1:Combine le compteur d'humidité, le compteur de pureté et l'analyseur de produits de décomposition dans un seul instrument, remplaçant trois appareils distincts et un tiers de la charge de travail sur le terrain.
Mesure de l'économie de gaz:Complète les trois indicateurs dans une seule étude de site, permettant d'économiser jusqu'à deux tiers de la consommation de gaz SF6 par cycle d'essai.
Test rapide:La mesure du point de rosée prend environ 5 minutes par intervalle, tandis que les mesures de pureté et de décomposition prennent environ 2 minutes chacune.
Les connecteurs à auto-verrouillage sans fuite:Les joints à auto-verrouillage importés d'Allemagne assurent une connexion sûre et fiable sans fuite de gaz.
Stockage de données de grande capacité:Stocke jusqu'à 200 groupes de données d'essai avec un écran grand-écran affichant la courbe du processus de mesure du point de rosée.
Portabilité légère:Pesant seulement 5 kg avec une batterie rechargeable intégrée supportant plus de 10 heures de travail continu, idéal pour les équipes de test mobiles.
Quand tester le gaz SF6?
Acceptation et mise en service:Vérifiez le point de rosée, la pureté et les produits de décomposition des briseurs et des chambres GIS nouvellement installés avant l'énergisation pour établir des données de base.
Test préventif de routine:Surveillance périodique de la qualité du gaz SF6 pendant les cycles de maintenance programmés pour détecter l'entrée d'humidité et la dégradation de l'isolation tôt.
Après le réapprovisionnement en gaz:Confirm gas quality after topping up or complete refilling to ensure the new gas meets specification before returning the equipment to service Confirm gas quality after topping up or complete refilling to ensure the new gas meets specification before returning the equipment to service Confirm gas quality after topping up or complete refilling to ensure the new gas meets specification before returning the equipment to service Confirm gas quality after topping up or complete refilling to ensure the new gas meets specification before returning the equipment to service Confirm gas quality after topping up or complete refilling to ensure the new gas meets specification before returning the equipment to service
Après le faux tripping:Vérifiez les produits de décomposition (SO2, H2S, CO) après des défauts internes ou des opérations de commutation pour évaluer la gravité de l'arcage à l'intérieur de la chambre.
Une enquête sur l'humidité:Troubleshoot dew point alarms and identify the moisture source, supporting targeted drying or gas treatment decisions. Troubleshoot dew point alarms and identify the moisture source, supporting targeted drying or gas treatment decisions. Troubleshoot dew point alarms and identify the moisture source, supporting targeted drying or gas treatment decisions. Troubleshoot dew point alarms and identify the moisture source, supporting targeted drying or gas treatment decisions
Q1: Quelles fonctions le testeur complet XHZH309 SF6 combine-t-il?
Il combine un humomètre, un puromètre SF6 et un analyseur de produits de décomposition SF6 dans un seul instrument, mesurant le point de rosée, l'humidité (ppm), la pureté SF6, le SO2,teneur en H2S et CO dans une enquête sur un seul site.
Q2: Combien de carburant économise la conception 3 en 1?
L'exécution des trois essais d'indicateurs avec un seul instrument et un seul débit de gaz permet d'économiser jusqu'à deux tiers de la consommation de gaz de mesure par rapport à l'utilisation de trois instruments distincts.
Q3: Quelle est la portée et la précision des mesures?
La plage de pureté est de 0 à 100% avec une précision de 0,5%, la plage de point de rosée est de -80 à +20 degrés C, et les plages de H2S, SO2 et CO sont de 0 à 100 ppm avec une détection minimale de 0,1 ppm et une précision de 0,5%.
Q4: Est-ce que l'analyseur est portable pour les tests sur le terrain?
Oui, il ne pèse que 5 kg et est alimenté par une batterie rechargeable intégrée supportant plus de 10 heures de travail continu, avec des connecteurs allemands importés pour sécuriser,connexions de champ sans fuite.
Q5: Quelle quantité de données d'essai peut-on stocker?
L'instrument peut stocker jusqu'à 200 groupes de données d'essai et afficher le processus de mesure du point de rosée avec une fonction de courbe à grand écran pour une analyse et un examen pratiques.
