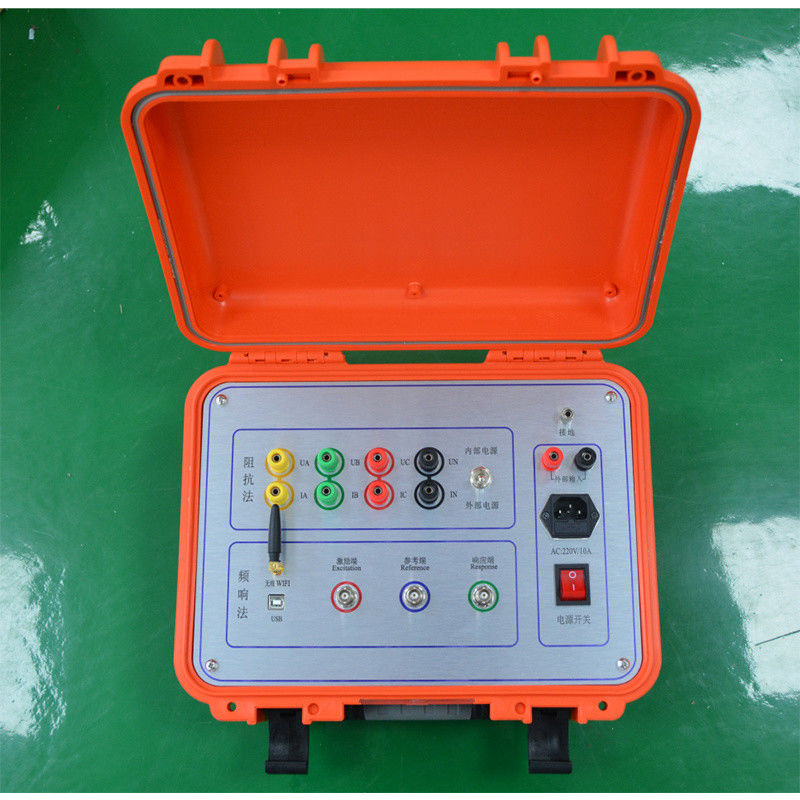

Analyse de la réponse de la fréquence de balayage du transformateur SFRA Analyzer Option argentée personnalisée

XHBX1501

• Principales caractéristiques
  1. Le test peut être effectué sans soulever le couvercle et sans démonter le transformateur.
  2. Adoptez la méthode de balayage la plus populaire pour mesurer.
  3. Cet instrument peut mesurer les transformateurs de plus de 6 kV.
  4. Il utilise une structure divisée, l'hôte de test et l'ordinateur hôte sont connectés par USB ou connexion réseau, il peut être utilisé librement lorsqu'il est branché.
  5. Le câblage sur site est simple, facile à utiliser.
  6. Plage dynamique de mesure : -100 dB ~ 20 dB.
  7. Le logiciel d'analyse est puissant et les indicateurs logiciels et matériels répondent à la norme nationale DL/T911-2004.
  8. Mesure par balayage utilisant une distribution linéaire ou logarithmique.
  9. Le canal de réponse dispose de plusieurs plages et ajuste automatiquement la plage pendant le processus de mesure.

• Principaux paramètres techniques
  1. Hôte de test et port PC : USB ou réseau.
  2. Source de signal : L'instrument dispose d'une sortie de signal de canal comme signal d'excitation de la fréquence de balayage ; la sortie du signal est une onde sinusoïdale standard, l'amplitude de sortie du signal peut être ajustée par logiciel, l'amplitude maximale est ±10 V, et l'impédance de sortie du signal est de 50Ω.
  3. Deux canaux d'acquisition, un pour acquérir le signal d'excitation et un pour collecter le signal de réponse pour calculer la fonction de transfert.
  4. Le canal d'excitation est mesuré comme une plage fixe : ±10 V ; le canal de réponse dispose de plusieurs plages et la plage est automatiquement ajustée pendant le processus de mesure. Le signal d'entrée maximal est de ±25 V.
  5. Précision de quantification du canal d'acquisition : 12 bits.
  6. Erreur statique maximale du canal d'acquisition : 0,5 %.
  7. Capacité de stockage maximale par canal : 64 000 échantillons.
  8. Fréquence d'échantillonnage la plus élevée par canal : 20 Msps.
  9. Impédance d'entrée du canal d'acquisition : 1 MΩ.
  10. Plage de test de balayage : 10 Hz-10 MHz.
  11. Méthode de balayage : Méthode de mesure par balayage avec distribution linéaire ou distribution logarithmique.
  12. Précision de la fréquence de balayage : La précision de la fréquence du signal sinusoïdal de sortie de la source de signal ne dépasse pas 0,01 %.
  13. Fréquence de test de balayage : mode fixe ou défini par l'utilisateur.
  14. Répondre aux normes nationales de l'industrie de l'énergie : DL/T911-2004.
•

Emballage : Caisse en bois remplie de mousse

Expédition : par avion, mer, express, etc.

Délai de livraison : 7 à 15 jours s'il est en stock.
