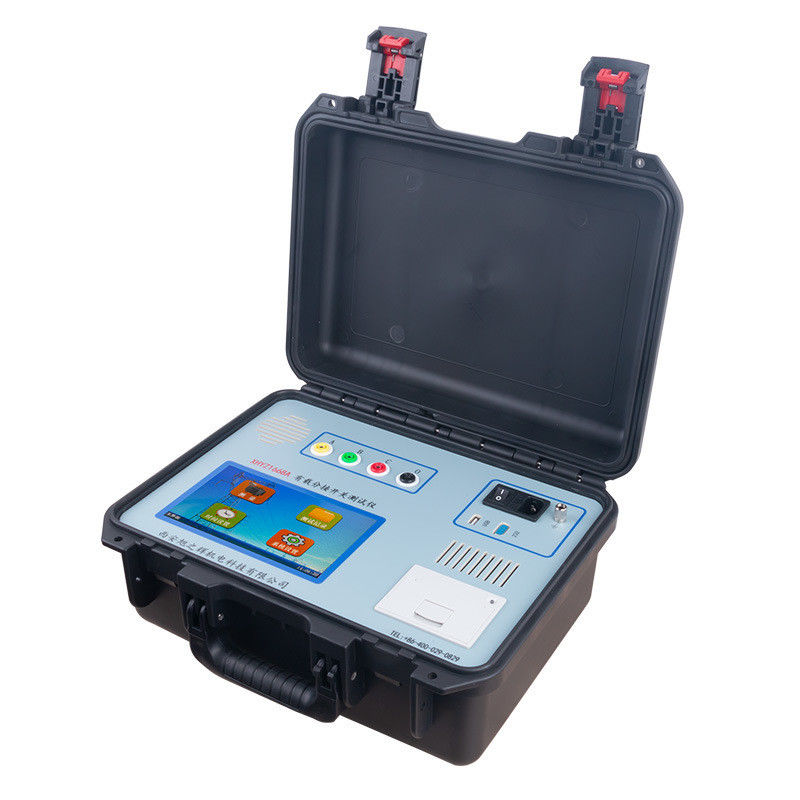

Testeur de changeur de prise en charge | XHYZ1688
Le testeur de changeur de prises en charge XHYZ1688 est un instrument spécialisé conçu pour mesurer la forme d'onde de transition, le temps de transition, les valeurs instantanées de résistance de transition et la synchronisation triphasée des changeurs de prises en charge de transformateur (OLTC). Le changeur de prises en charge est la seule pièce mobile connectée au circuit du transformateur, son état affecte donc directement le fonctionnement sûr de l'ensemble du transformateur. Conformément au Règlement sur la remise des équipements électriques et les tests préventifs, la séquence d'action du changeur de prises en charge doit être vérifiée et le temps de commutation doit être mesuré régulièrement. Cet instrument présente un haut degré d'intelligence avec des invites de menu chinoises complètes et un fonctionnement simple. Sa taille compacte, son poids léger et sa forte capacité anti-interférence réduisent considérablement l'intensité de travail du personnel sur le terrain, ce qui en fait un outil idéal pour les unités de production et d'alimentation en énergie ainsi que pour les fabricants de transformateurs afin de garantir une production sûre et d'améliorer la qualité des produits.
Applications et public cible :Conçu pour les fabricants de transformateurs effectuant l'acceptation en usine et le contrôle qualité sortant des changeurs de prises en charge, les équipes de tests préventifs des centrales électriques et des services publics exécutant les réglementations de transfert et de tests préventifs, les ateliers de révision et de maintenance OLTC, les équipes de mise en service et d'acceptation des nouvelles sous-stations et les entreprises d'installation et de mise en service électriques qui vérifient les performances des changeurs de prises avant la mise sous tension.
Spécifications clés
| Paramètre |
Spécification |
| Courant de sortie |
1,0A, 0,5A, 0,2A |
| Plage de résistance de transition |
0,3Ω~20Ω (1,0A), 5Ω~40Ω (0,5A), 20Ω~100Ω (0,2A) |
| Plage de temps de transition |
0 ~ 320 ms |
| Tension en circuit ouvert |
24V |
| Précision des mesures |
Résistance de transition : ±(5 % de lecture ±0,1Ω) ; temps de transition : ±(0,1 % de lecture ±0,2 ms) |
| Taux d'échantillonnage |
20 kHz |
| Stockage des données |
500 groupes intégrés, conservés en cas de panne de courant |
| Afficher |
Écran LCD haute luminosité de 7 pouces |
| Température de travail |
-10°C à 50°C |
| Humidité de travail |
≤85% HR |
| Alimentation |
AC220V±10%, 50±1Hz |
| Dimensions |
Unité principale 360 mm × 290 mm × 170 mm ; boîte de câble 360 mm × 290 mm × 170 mm |
| Poids |
Unité principale 6,15 kg ; boîtier de câble 4,55 kg |
Fonctionnalités avancées
Courant de sortie important et léger, réduisant considérablement la charge de travail sur le terrain
Teste les transformateurs connectés YN, Y et Δ avec des valeurs de résistance affichées directement sans conversion
Prend en charge les méthodes de mesure avec et sans enroulement
L'affichage de la forme d'onde ajuste automatiquement la résistance et l'amplitude temporelle en fonction des valeurs d'échantillonnage
Circuit de protection complet avec une grande fiabilité
Grand écran LCD de 7 pouces pour une utilisation pratique sur site
Enregistre automatiquement jusqu'à 500 groupes de données en interne
Imprimante haute vitesse intégrée pour une impression instantanée des résultats de test
Interfaces USB et RS232 pour le transfert de données
Niveau de filtre et rétroéclairage réglables dans les paramètres du système pour une lisibilité optimale sur le terrain
Cet instrument fournit aux ingénieurs de test OLTC une solution fiable et complète pour l'évaluation de l'état des changeurs de prises, aidant les fabricants, les services publics et les équipes de mise en service à détecter les défauts de résistance de transition, le vieillissement des ressorts et les défauts de contact avant qu'ils n'entraînent des pannes de transformateur.
FAQ
Q1 : À qui est destiné ce testeur de changeur de prises en charge ?
Il est conçu pour les fabricants de transformateurs effectuant l'acceptation en usine et le contrôle qualité sortant des changeurs de prises en charge, les équipes de tests préventifs des centrales électriques et des services publics, les ateliers de révision et de maintenance OLTC, les équipes de mise en service et d'acceptation des nouvelles sous-stations, ainsi que les entreprises d'installation et de mise en service électriques qui vérifient les performances des changeurs de prises avant la mise sous tension.
Q2 : Quels tests le XHYZ1688 peut-il effectuer ?
Il mesure la forme d'onde de transition, le temps de transition, les valeurs instantanées de résistance de transition et la synchronisation triphasée des changeurs de prises en charge du transformateur. Il prend également en charge la vérification de la séquence d'action de la commutation du changeur de prises, satisfaisant aux exigences des réglementations sur le transfert des équipements électriques et les tests préventifs pour vérifier la séquence d'action et mesurer le temps de commutation.
Q3 : Peut-il tester différentes connexions d’enroulement de transformateur ?
Oui. Le XHYZ1688 teste les transformateurs connectés YN, Y et Δ, et les valeurs de résistance sont affichées directement sans conversion manuelle. Il prend en charge les méthodes de mesure avec et sans enroulement. Pour les transformateurs connectés en Y sans fil de point neutre, la mesure biphasée avec conversion est prise en charge et un guide de câblage spécial est fourni pour les enroulements connectés en Δ.
Q4 : Quelles sont les plages de mesure et la précision ?
Le courant de sortie comporte trois vitesses de 1,0 A, 0,5 A et 0,2 A. La plage de mesure de la résistance de transition est de 0,3 Ω à 100 Ω en fonction de l'engrenage actuel sélectionné, avec une précision de ± (5 % de lecture ± 0,1 Ω). La plage de mesure du temps de transition est de 0 à 320 ms avec une précision de ± (0,1 % de lecture ± 0,2 ms) et le taux d'échantillonnage atteint 20 kHz pour une capture précise de la forme d'onde.
Q5 : Le XHYZ1688 est-il pratique pour une utilisation sur le terrain ?
Oui. L'instrument dispose d'un écran LCD haute luminosité de 7 pouces, d'invites de menu chinoises complètes, d'une imprimante haute vitesse intégrée, d'interfaces USB et RS232 et peut enregistrer automatiquement jusqu'à 500 groupes de données. L'unité principale ne pèse que 6,15 kg et le boîtier de câble 4,55 kg, avec une forte capacité anti-interférence, ce qui la rend facile à transporter et à utiliser dans les sous-stations, les centrales électriques et les sites de fabrication.
