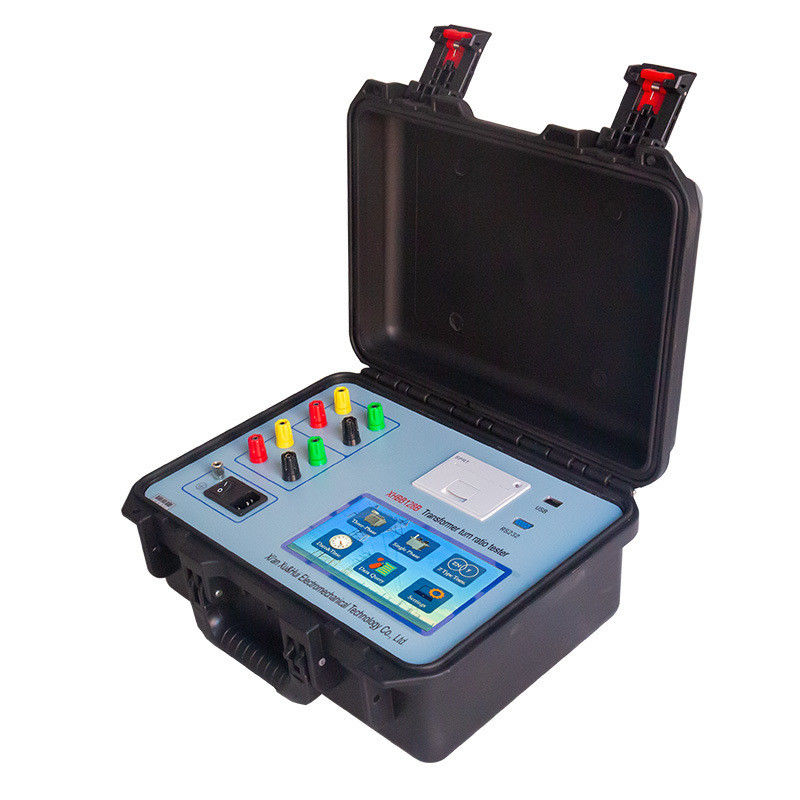

Testeur de rapport de transformation|XHBB128B
Introduction
Le testeur de rapport de transformation XHBB128B est un instrument de précision triphasé pour vérifier le rapport de tours et le rapport de tension des transformateurs. Lors de la production de transformateurs de puissance semi-finis et finis, et avant la mise en service de transformateurs nouvellement installés, il vérifie l'exactitude du rapport de tours, l'état du changeur de prises, les courts-circuits entre spires et la capacité de fonctionnement en parallèle. Contrairement aux ponts de rapport traditionnels avec des lectures phase par phase peu intuitives, le XHBB128B utilise une alimentation onduleur de précision triphasée pour des tests rapides et une grande précision.
Caractéristiques principales
Utilise une alimentation onduleur de précision triphasée au lieu d'une alimentation secteur monophasée, éliminant l'influence des harmoniques pendant la mesure pour des résultats plus précis ; insensible lorsque la source d'alimentation de travail est un générateur.
La sortie triphasée améliore la vitesse de test, mesure l'angle interphase et identifie automatiquement les groupes de câblage de transformateur 0-11.
Large compatibilité de transformateurs, en particulier les transformateurs de type Z, redresseurs, de mise à la terre, de fours électriques, à déphasage et d'équilibrage, avec les paramètres de mesure les plus complets.
Alimentation onduleur triphasée de précision auto-fabriquée avec protection contre la connexion inversée haute et basse tension, protection contre les courts-circuits entre spires, protection contre les défaillances d'ouverture et de fermeture du changeur de prises et protection contre les courts-circuits de sortie complète pour une stabilité améliorée.
Après avoir entré les paramètres nominaux, mesure automatiquement le rapport du transformateur, la valeur d'erreur et la position du changeur de prises ; mesure avec précision le tapping asymétrique et prend en charge jusqu'à 99 points de tapping.
Écran LCD tactile couleur haute définition de 7 pouces avec affichage modulaire et invites étape par étape, permettant de réaliser le fonctionnement de l'instrument sans manuel.
Sortie d'impression, interface clé USB et interface RS232 pour un bureau sans papier pratique.
Boîtier en plastique technique multifonctionnel résistant au froid et à la température, scellé et étanche, résistant aux chutes et aux chocs pour les tests sur le terrain.
Spécifications techniques
| Plage de test |
0.9 ~ 10000 |
| Précision de mesure |
±0.1% + 2 chiffres (0.9-500)
±0.2% + 2 chiffres (501-2000)
±0.5% + 2 chiffres (2001-10000) |
| Résolution |
0.0001 minimum |
| Tension de sortie |
S'ajuste automatiquement en fonction de la charge |
| Alimentation |
AC220V ±10%, 50 ±1 Hz |
| Température ambiante |
-10ºC ~ 40ºC |
| Humidité relative |
≤ 85%, sans condensation |
| Dimensions |
Hôte : 360 × 290 × 170 mm
Boîte de câbles : 360 × 290 × 170 mm |
| Poids |
Hôte : 5.9 kg
Boîte de câbles : 5.65 kg |
À qui s'adresse-t-il
Conçu pour les professionnels de la production et du terrain qui ont besoin d'une vérification rapide et précise du rapport de tours sur les transformateurs standard et spéciaux, le XHBB128B s'adresse à un public plus large que les ponts de rapport conventionnels réservés aux sous-stations :
Usines de fabrication de transformateurs effectuant le contrôle qualité en ligne de production sur des transformateurs semi-finis et finis.
Ingénieurs de mise en service et de maintenance de centrales électriques et de sous-stations.
Agences tierces de test et d'inspection électriques.
Équipes de service pour transformateurs spéciaux tels que les transformateurs de type Z, redresseurs, fours électriques, à déphasage et d'équilibrage.
Liste de colisage

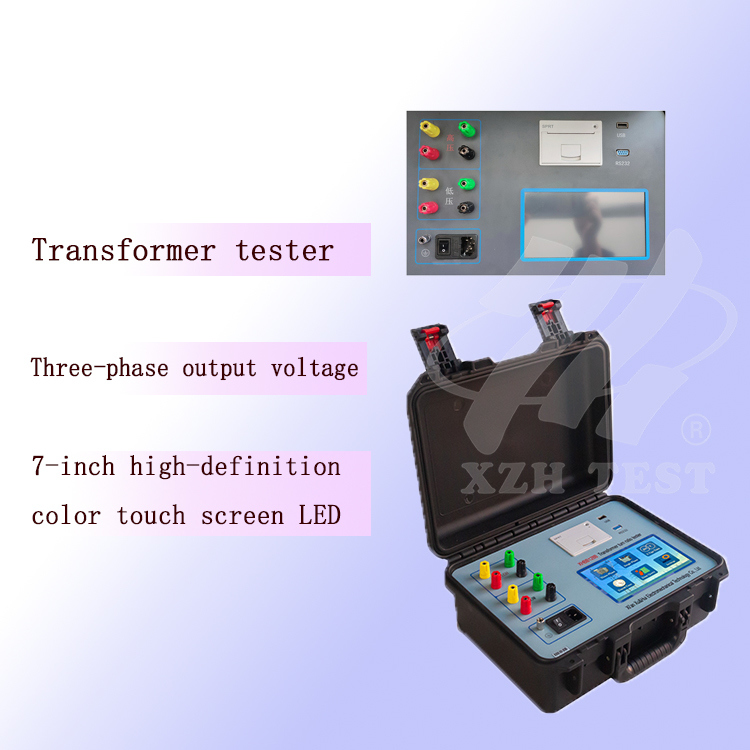

Détails du produit
FAQ
1. À qui est destiné ce testeur de rapport de tours ?
Il est conçu pour les usines de fabrication de transformateurs effectuant le contrôle qualité en ligne de production sur des unités semi-finies et finies, ainsi que pour les ingénieurs de mise en service et de maintenance dans les centrales électriques, les sous-stations et les agences de test tierces qui ont besoin d'une vérification rapide et précise du rapport sur le terrain.
2. Peut-il tester des transformateurs spéciaux tels que les transformateurs de type Z, redresseurs ou fours électriques ?
Oui. Contrairement aux ponts de rapport génériques à usage unique, il prend en charge les transformateurs de type Z, redresseurs, de mise à la terre, de fours électriques, à déphasage et d'équilibrage, ce qui en fait le bon choix pour les équipes de service qui manipulent des parcs de transformateurs non standard.
3. Identifie-t-il automatiquement le groupe d'enroulement du transformateur ?
Oui. Sa sortie onduleur triphasée mesure l'angle interphase et identifie automatiquement les groupes de câblage 0-11, ce qui est essentiel pour les ingénieurs QC vérifiant l'exactitude du câblage sur les lignes de production.
4. Combien de positions de changeur de prises peut-il vérifier ?
Il prend en charge jusqu'à 99 points de tapping et calcule automatiquement l'erreur de rapport et la position exacte du tapping, y compris les changeurs de prises asymétriques, ce qui est idéal pour les équipes de maintenance qui vérifient les changeurs de prises en charge.
5. Quelle plage de mesure et quelle précision les ingénieurs de terrain peuvent-ils attendre ?
Il couvre une plage de rapport de 0.9 à 10000 avec une précision de ±0.1% + 2 chiffres (0.9-500), ±0.2% + 2 chiffres (501-2000) et ±0.5% + 2 chiffres (2001-10000), garantissant des lectures fiables pour le contrôle qualité de production et la maintenance préventive.
