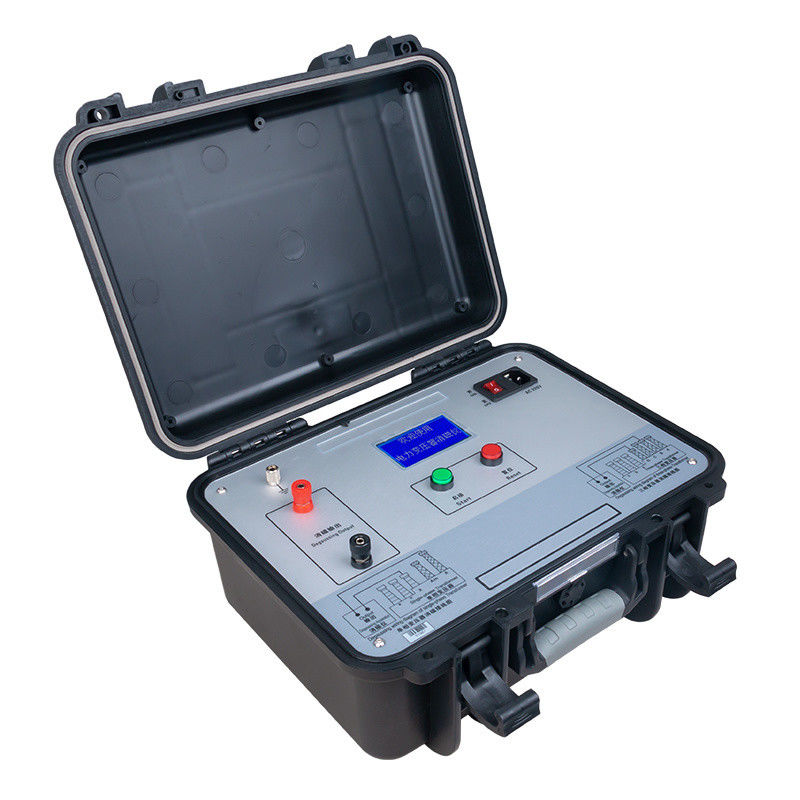

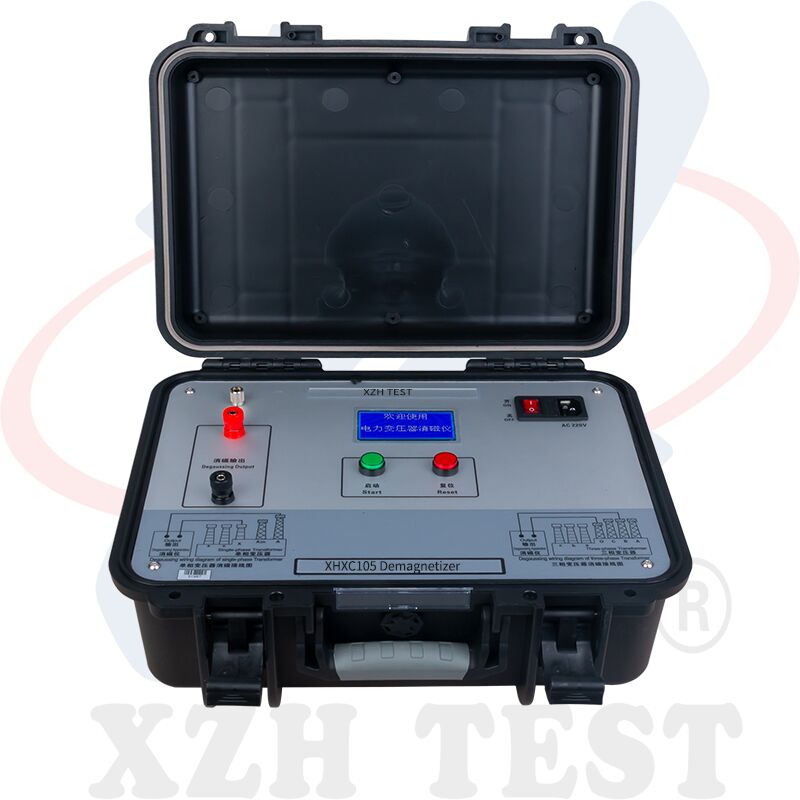

Testeur de démagnétisation de transformateur avec technologie d'atténuation de fréquence CC pour systèmes électriques de 35 kV à 330 kV | XHXC105

Q1 : Pourquoi la démagnétisation du transformateur est-elle nécessaire avant la mise en service ?

Après les tests de résistance CC ou les mesures de rapport de tension, un magnétisme résiduel subsiste dans le noyau du transformateur en raison de l'hystérésis ferromagnétique. Lorsque le transformateur est sous tension, ce flux résiduel peut provoquer une saturation du noyau sur un demi-cycle, générant des courants de démarrage à haute amplitude riches en harmoniques qui peuvent déclencher les relais de protection, endommager les disjoncteurs, réduire la précision des mesures CT, et même déclencher des événements de démarrage sympathiques provoquant des pannes en cascade dans les sous-stations interconnectées. Une démagnétisation complète assure une mise sous tension sûre et fiable du transformateur.

Q2 : Comment le XHXC105 parvient-il à démagnétiser en moins de 4 minutes alors que les méthodes traditionnelles prennent 30 minutes ?

Le XHXC105 utilise une technologie brevetée d'atténuation de fréquence CC, qui réduit progressivement l'amplitude du courant CC appliqué tout en inversant périodiquement la polarité du courant. Cette approche à double action réduit simultanément la boucle d'hystérésis magnétique et permet l'annulation mutuelle des pôles magnétiques, réalisant une démagnétisation profonde beaucoup plus efficacement que les méthodes d'atténuation conventionnelles à direction unique utilisées par les anciens instruments.

Q3 : Le XHXC105 peut-il gérer les transformateurs triphasés, et quelle est la méthode de connexion ?

Oui. Pour les transformateurs triphasés, le XHXC105 nécessite une connexion uniquement à la phase B pour obtenir une démagnétisation complète des trois phases. Pour les transformateurs monophasés, connectez-vous aux bornes A et X. La sortie de démagnétisation est indépendante de la polarité — les connexions positive et négative sont interchangeables. Si la phase spécifique avec un magnétisme résiduel plus élevé est inconnue, vous pouvez effectuer deux à trois passages sur différentes combinaisons de phases (AB, BC, CA).

Q4 : Quelle est la différence entre les modes Automatique et Manuel ?

En mode Automatique, l'instrument effectue une phase de mesure initiale (quelques dizaines de secondes), puis balaye automatiquement les quatre niveaux de courant — 5A, 1A, 200mA et 5mA — en séquence jusqu'à ce que la progression de la démagnétisation atteigne 100 %, après quoi il se décharge automatiquement. Cela offre la plus haute efficacité (≥90 % par cycle) et est recommandé pour la plupart des applications. En mode Manuel, l'opérateur sélectionne un seul niveau de courant pour une démagnétisation ciblée, qui s'achève en environ 3 minutes par cycle avec une efficacité ≥80 % — utile pour des scénarios spécifiques où un niveau de courant particulier est préféré.

Q5 : Quelles précautions de sécurité doivent être observées lors de l'utilisation du XHXC105 ?

Les principales directives de sécurité comprennent : (1) Lire le manuel d'utilisation complet avant l'opération et suivre toutes les procédures de connexion. (2) Ne jamais connecter ou déconnecter les câbles de test pendant que l'instrument est sous tension. (3) Assurer que la borne de mise à la terre est solidement connectée à une terre fiable avant de mettre sous tension. (4) Ne pas retirer les pinces de test pendant le processus de démagnétisation. (5) En cas d'anomalie, appuyer immédiatement sur le bouton rouge Réinitialiser ou éteindre l'interrupteur principal. (6) L'instrument contient des composants électroniques de haute précision — éviter les chocs violents, et seul le personnel qualifié doit effectuer l'entretien interne. (7) Lors de l'alimentation par un générateur, vérifier que la sortie est une onde sinusoïdale propre de 50 Hz avec une mise à la terre appropriée.
