Analyseur de réponse de fréquence à balayage par enroulement en trois phases pour mesure simultanée

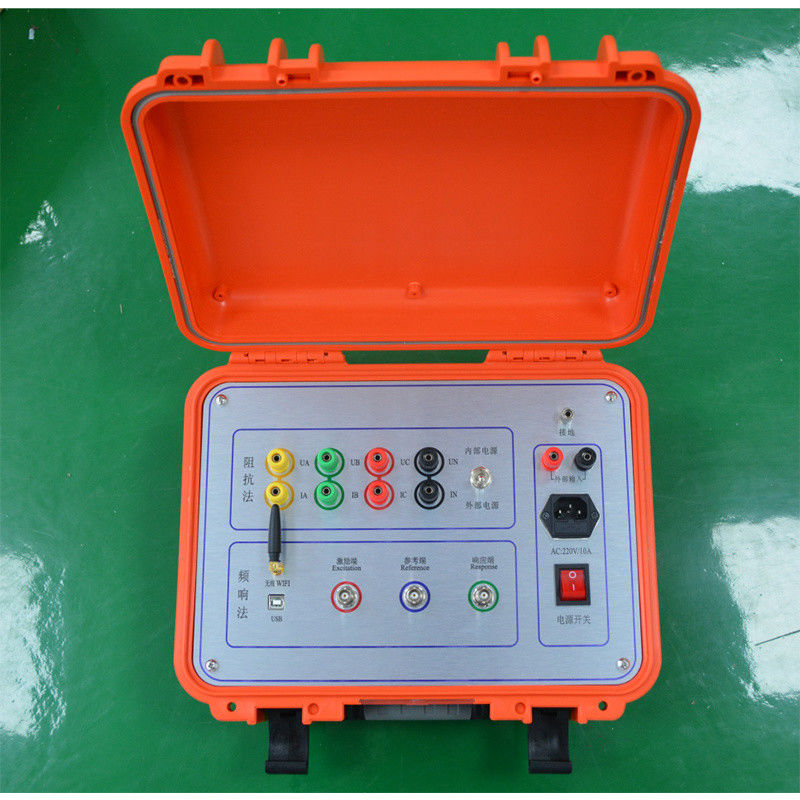

XHBX1501S Testeur de déformation de l'enroulement du transformateur
Transformateur du kit d'essai SFRA(mesure simultanée en trois phases)

Description du produit

Le testeur de déformation basé sur les enroulements du transformateur peut diagnostiquer avec précision la défaillance interne du transformateur en se basant sur la mesure des paramètres caractéristiques des enroulements du transformateur à l'intérieur,en utilisant la méthode d'analyse de la réponse de fréquence (FRA) développée et améliorée par les pays développés.
Elle s'applique à la détection de défauts de structure interne dans les transformateurs de puissance de 63 kV à 500 kV.

Principales caractéristiques

1L'essai peut être effectué sans lever le couvercle ni démonter le transformateur.

2. Adoptez la méthode de balayage la plus populaire pour mesurer.

3Cet instrument peut mesurer les transformateurs supérieurs à 6 kV.

4. Il utilise une structure fractionnée, l'hôte de test et l'ordinateur hôte étaient connectés par connexion USB ou réseau, il peut utiliser librement quand il a été branché.

5Le câblage est simple et facile à utiliser.

6. Plage de mesure dynamique: -100 dB ~ 20 dB.

7Le logiciel d'analyse est puissant et les indicateurs logiciels et matériels répondent à la norme nationale DL/T911-2004.

8. Mesure de balayage par distribution linéaire ou logarithmique.

9Le canal de réponse a plusieurs gammes et ajuste automatiquement la gamme pendant le processus de mesure.

Principaux paramètres techniques

★ Mode de numérisation

1. Répartition linéaire par balayage
   Plage de mesure de balayage: (10 Hz) - (10 MHz) 40000 points de balayage, résolution 0,25 kHz, 0,5 kHz et 1 kHz
2. Distribution de la mesure par balayage de fréquence par segment

★ Autres paramètres techniques:

1. Plage de mesure de l'amplitude (-120 dB) à (+20 dB)
2. Précision de mesure de l'amplitude: 0,1 dB
3. Précision de fréquence de balayage: 0,01%
4. Impédance d'entrée du signal: 1MΩ
5. Impédance de sortie du signal: 50Ω
6. Amplitude de sortie du signal: ± 20V
7. Pourcentage de répétition des tests: 99,9%
8. Les dimensions des instruments de mesure (LxWxH) 300X340X120 (mm)
9. Taille de la boîte en aluminium de l'instrument (LxWxH) 310X400X330 (mm)
10. Poids total: 13 kg
11. Température de fonctionnement: -10 °C à +40 °C
12. Température de stockage: -20 °C à +70 °C
13. Humidité relative: < 90%, non condensée
