Localisateur de point de défaut de câble souterrain fiable et de haute précision

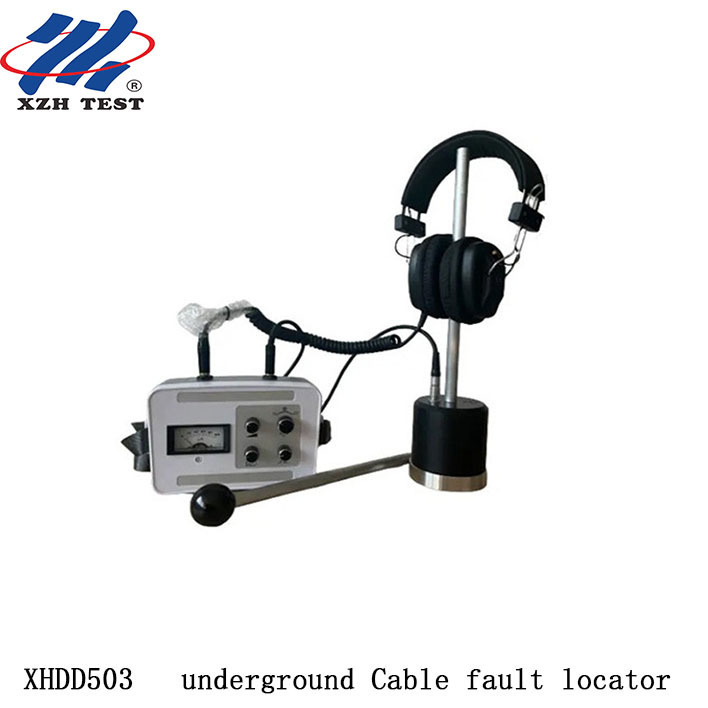

Le XHDD503 est un classique pointeur portable de faille de câble souterrain développé et produit indépendamment par notre société.la technologie de détection de synchronisation acoustique-magnétique qu'il adopte est devenue très mature et largement acceptée et reconnue par les utilisateurs de l'industrie.

Le détecteur de défaut de câble XHDD503 est très petit et léger, il est emballé dans un boîtier en PVC protecteur, facile à transporter après que l'utilisateur ait terminé la détection.

L'indicateur de défaut du câble d'alimentation XHDD503 est conçu avec un affichage à microampère, avec des boutons de réglage du niveau électrique, de réglage de fréquence et de réglage du volume.

En observant la oscillation du pointeur sur le microamètre, vous pouvez voir l'intensité du champ magnétique pendant la décharge flashover au point de défaillance.Tourner le bouton de niveau électrique pour régler la référence de l'intensité du champ magnétiqueDans le processus de détection du chemin, en ajustant la fréquence de réception, nos oreilles peuvent entendre le signal du chemin qui est plus facile à identifier.Le réglage du bouton de fréquence pendant le processus de localisation de défaut peut éviter efficacement le signal radio- Ajustez le volume lors de la localisation des défauts du câble et de la recherche du chemin du câble, afin que nos oreilles entendent un signal sonore plus approprié.

Paramètres techniques

Caractéristiques du produit

1. recevoir simultanément les ondes de vibration, les ondes sonores et les ondes électromagnétiques générées lors de la décharge au point de défaillance;

2Les canaux acoustique et magnétique sont conçus séparément et alimentés séparément, avec une meilleure capacité anti-interférence;

3Super grossissement, profondeur de détection supérieure à 10 mètres;

4. conception ultra-faible et à faible consommation, courant d'arrêt inférieur à 10 mA et fonctionnement continu de plus de 20 heures;

5. la conception du compteur analogique, la force du signal et la tendance sont claires en un coup d'œil;

6Le niveau zéro peut être ajusté arbitrairement, adapté à diverses scènes fortes et faibles.

1Le pointeur:indique l'intensité du champ magnétique lors de la décharge de flashover au point de défaillance;

2- Réglage du volume:régler au point fixe et à la trajectoire afin que nos oreilles puissent entendre des signaux sonores plus appropriés;

3. Mode de fonctionnement:sélectionner le mode de fonctionnement (arrêt, point fixe, trajectoire);

4- Réglage de fréquence:régler la fréquence de réception lors de la détection du chemin afin que nos oreilles puissent entendre des signaux de chemin plus facilement identifiables.

5- Réglage du niveau:régler la valeur de référence de l'intensité du champ magnétique de manière à ce que la tête du compteur puisse basculer efficacement;

1- Le canal d'entrée:connecter au capteur de sonde pour un positionnement précis (connecter au capteur de sonde pour la détection de trajectoire);

2- Le canal de sortie:connecter à des écouteurs dédiés.

Liste d'emballage

Tests sur place
