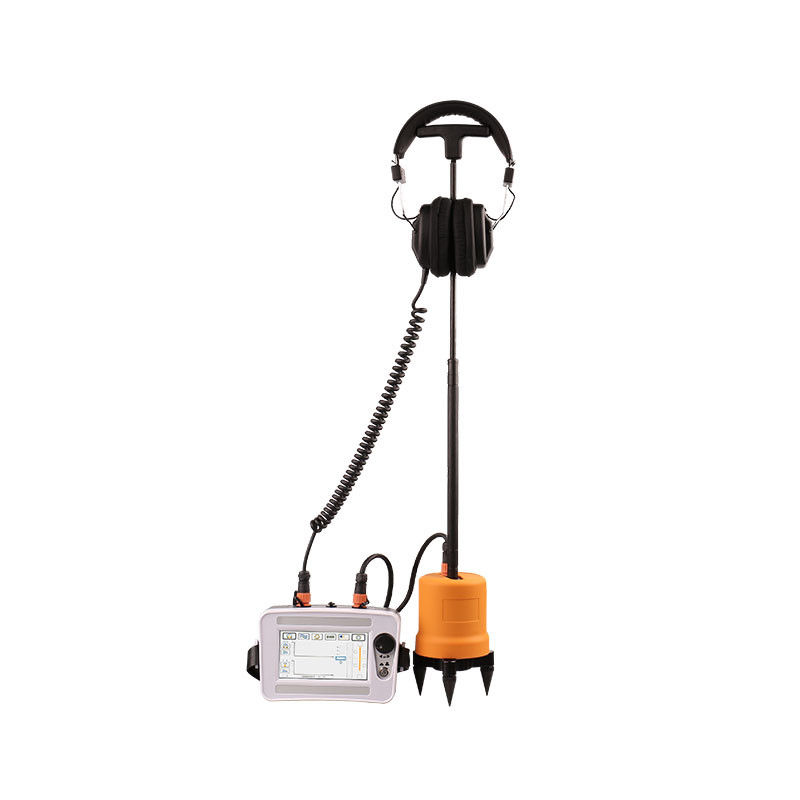

Le pointeur de défaut de câble XHDD503C utilise la méthode de synchronisation acoustique et magnétique pour déterminer le point de défaut du câble d'alimentation.
Le flash-over électronique est généré par le générateur de décharge d'impact, capté et amplifié par la sonde correspondante,et l'emplacement exact du point de défaillance est déterminé par jugement auditif et visuel.
Il s'agit d'un dispositif qui complète le positionnement précis du point de défaillance du câble dans la plage de mesure approximative et recueille la différence de temps acoustique et magnétique.Il intègre la technologie de positionnement, les essais assistés par voie et d'autres technologies, fournissant plusieurs modes d'essai et des informations rapides riches et variées pour localiser efficacement et précisément les défauts du câble.
Ce localisateur de défauts de câble est adapté pour les défauts de faible résistance, de court-circuit, de circuit ouvert et de déconnexion des câbles d'alimentation, des câbles coaxials à haute fréquence, des câbles d'éclairage de rue,et fils enfouis fabriqués à partir de différents matériaux avec différentes sections transversales et supports, ainsi qu'une fuite à haute résistance et une défaillance de flashover à haute résistance.
Caractéristiques
1Un écran LCD à haute luminosité tactile de 5 pouces assure la visibilité sous la lumière du soleil.
2. Adoptez une technologie de positionnement synchrone acoustique et magnétique pour calculer automatiquement la différence de temps acoustique et magnétique.
3La valeur de gain et la valeur de déclenchement du signal acoustique et du signal magnétique peuvent être ajustées manuellement pour s'adapter à divers environnements.
4Il dispose d'une technologie de réduction du bruit de fond et peut choisir parmi une variété de méthodes de filtrage.
5Il possède des fonctions de réduction du bruit de fond BNR et de réduction du bruit muet.
6Il a une indication de déviation.
7Équipé de capteurs de signaux d'isolation physique multicouches, grade imperméable IP65.
8Batterie au lithium de grande capacité, longue période de veille, équipée de chargeur rapide.
9Petit et léger, facile à utiliser et simple interface homme-machine.
Indicateurs techniques
| 1 |
Paramètres du filtre |
Tout passage: 100 Hz à 1600 Hz.
Passage bas: 100 Hz à 300 Hz.
Qualcomm: 160 Hz à 1600 Hz.
La bande passante est de 200 Hz à 600 Hz.
|
| 2 |
Gain de chaîne |
8 niveaux réglables. |
| 3 |
Gain du canal magnétique |
8 niveaux réglables. |
| 4 |
Gain de sortie |
16 niveaux (0 à 112 dB) |
| 5 |
Impédance de sortie |
350Ω |
| 6 |
Précision du positionnement acoustomagnetique |
moins de 0,2 m. |
| 7 |
Précision de l'identification du tracé |
moins de 0,5 m. |
| 8 |
Énergie électrique |
4*18650 batteries au lithium standard. |
| 9 |
Temps de veille |
plus de 8 heures. |
| 10 |
Le volume |
Pour les véhicules à moteur électrique |
| 11 |
Le poids |
6.5 kg. Je ne sais pas. |
| 12 |
Température ambiante |
-25 à 65°C; humidité relative: ≤ 90%. |
Principe de fonctionnement
Cet appareil utilise la méthode de synchronisation acoustique et magnétique pour localiser avec précision les défauts.Son principe est basé sur la méthode traditionnelle de détermination du point acoustique et ajoute la détection et l'application de signaux électromagnétiques.
Lorsque le générateur haute tension effectue une décharge d'impact sur le câble défectueux, le son généré par la décharge au point de défaillance est transmis au sol.Le signal sonore est capté par une sonde de haute sensibilitéAprès l'amplification, un son "pop" peut être entendu en écoutant avec des écouteurs.
La sonde intégrée de la sonde reçoit le signal du champ magnétique en temps réel, and uses the principle that the propagation speed of the magnetic field is much higher than the propagation speed of sound to determine the distance of the fault point by detecting the time difference between the electromagnetic signal and the sound signalContinuez à déplacer la position du capteur pour trouver le point avec la plus petite différence de temps acoustique-magnétique, alors l'emplacement exact du point de défaut sera en dessous.
Les instruments de mesure acoustique traditionnels utilisent généralement uniquement des écouteurs pour surveiller,ou sont complétés par le basculement du pointeur du compteur pour identifier le son de décharge au point de défaillanceComme le bruit de décharge disparaît en un instant et ne diffère pas beaucoup du bruit ambiant, il pose souvent de grandes difficultés aux opérateurs peu expérimentés.La méthode de synchronisation acoustique-magnétique évite efficacement les problèmes ci-dessus de la méthode de mesure acoustique traditionnelle.
1 Réglage: appuyez sur le bouton de réglage pour entrer dans l'interface de réglage et faites pivoter le bouton de réglage pour régler les paramètres de réglage;
2 alimentation: allumez et éteignez l'alimentation du système. Lorsque vous allumez le système, vous devez maintenir enfoncé le bouton d'alimentation pendant 3 à 4 secondes jusqu'à ce que vous entendiez un long "bip",Tu peux soulever le bouton.; lorsque l'appareil s'éteint, vous devez maintenir le bouton d'alimentation enfoncé pendant 3 à 4 secondes;
3 affichage: affichage tactile de 5 pouces.
1 Capteur: le port de connexion du capteur de la sonde;
2 Chargement: port de raccordement du chargeur;
3 prise casque dédiée.
Interface et introduction des fonctions
L'interface de fonctionnement comprend une zone d'affichage de la forme d'onde et une zone de réglage des paramètres.
1/2: Réglage du gain sonore / réglage du déclencheur sonore: cliquez sur l'icône ou pour entrer dans l'interface de réglage du gain sonore et de réglage du déclencheur sonore.
1) Le gain sonore a un total de 1 à 8 engrenages réglables. Cliquez sur les flèches vers le haut et vers le bas pour ajuster le facteur d'amplification du son au signal, ou tournez le bouton d'ajustement, sélectionnez l'icône ,Le facteur d'amplification du signal, le gain sonore par défaut est de 8 niveaux lorsqu'il est allumé.
2) Le déclencheur sonore a un total de 0 à 99 niveaux réglables. Cliquez sur les flèches vers le haut et vers le bas pour ajuster le seuil de déclencheur sonore, ou tournez le bouton d'ajustement, sélectionnez l'icône,appuyez sur le bouton de réglage pour entrer dans l'interface de réglage du déclencheur sonore et régler le seuil du déclencheur sonore. Valeur limite. Plus la valeur est grande, plus la sensibilité du déclencheur est faible et plus le signal filtré est élevé. La valeur de seuil de déclenchement par défaut au démarrage est de 30 niveaux.
3/4: réglage du gain de champ magnétique/réglage du déclencheur de champ magnétique: cliquez sur l'icône pour entrer dans l'interface réglage du gain de champ magnétique et réglage du déclencheur de champ magnétique.Le côté gauche est le champ magnétique gain réglage et le côté droit est le champ magnétique réglage de déclenchement.
1) Le gain de champ magnétique a un total de 1 à 8 engrenages réglables. Cliquez sur les flèches vers le haut et vers le bas pour régler le facteur d'amplification du champ magnétique au signal, ou tournez le bouton de réglage,sélectionnez l'icône, appuyez sur le bouton de réglage pour entrer dans l'interface de réglage du gain de champ magnétique et régler la paire de champs magnétiques.Le gain de champ magnétique par défaut au démarrage est de 8 niveaux.
2) Le déclencheur du champ magnétique a un total de 0 à 99 engrenages réglables. Cliquez sur les flèches vers le haut et vers le bas pour régler le seuil de déclenchement du champ magnétique.plus la sensibilité du déclencheur est faible et plus le signal filtré est élevé,. Ou tournez le bouton de réglage et sélectionnez l'icône, appuyez sur le bouton de réglage pour entrer dans l'interface de réglage du déclencheur du champ magnétique et ajustez le seuil de déclenchement du champ magnétique.Le gain de champ magnétique par défaut au démarrage est de 30 niveaux.
5: Indication de la sonde: lorsque la sonde n'est pas connectée, l'icône avec une croix s'affiche.
6: Filtrage à travers tout le système: mode de filtrage à travers tout le système.
Filtrage à faible débit: mode de filtrage à faible débit.
Filtrage à passage élevé: mode de filtrage à passage élevé.
Filtrage à bande passante: méthode de filtrage à bande passante.
7.Mute setting: cliquez sur l'icône pour activer et désactiver le mode silencieux.l'hôte active immédiatement le silencieux pour éviter les dommages causés par le bruit aux oreilles.
8.Paramètres BNR: cliquez sur l'icône pour activer et désactiver la réduction du bruit numérique.La technologie BNR de réduction du bruit numérique d'arrière-plan est utilisée pour faire face à beaucoup de bruit dans l'environnement environnant, ce qui facilite la détermination précise du point.
9.Réglage du volume: cliquez sur l'icône, ou tournez le bouton de réglage pour régler le volume, et cliquez sur le bouton "+" ou "-" à l'écran.Il y a de 0 à 16 niveaux réglables au totalIl est recommandé de le régler à 8 niveaux.
10Affichage de la puissance: indique l'état de la batterie du dispositif.
11Intensité sonore: indication de l'intensité sonore et affichage numérique correspondant.
12.Signal électromagnétique: initialisation terminée, vous pouvez échantillonner le logo (éclair est jaune); silencieux ou le logo du capteur tactile (éclair est blanc).
13Intensité du champ magnétique: indication de l'intensité du champ magnétique et affichage numérique correspondant.
14.Quatre ensembles d'affichage des données de différence de temps acoustique et magnétique, montrant la différence de temps acoustique et magnétique pour référence de l'utilisateur afin d'améliorer la précision du point fixe.
