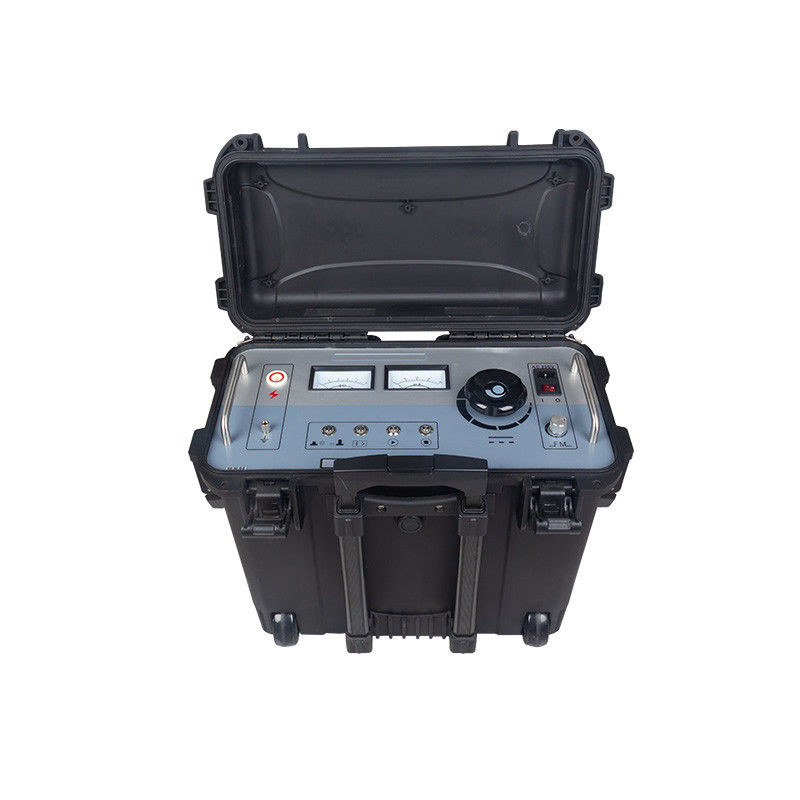

Localisateur de point de défaut de la gaine du câble souterrain portable HV

Avec le déploiement complet de la transformation du réseau urbain, de nombreux bureaux d'alimentation, constructeurs et même unités de conception ont rencontré pour la première fois des câbles XLPE de 110 kV.En raison de contraintes de temps et d'une expérience insuffisante, de nombreux câbles ont échoué à l'essai de résistance à la tension (10kV/ 1min).

À l'heure actuelle, la majeure partie de la gaine extérieure est faite de matériau de gaine HDPE, qui a passé le test de tension de résistance à courant continu 25kV/5min en usine, et le courant de fuite est aussi bas que des dizaines de μA.C'est pourquoi, la plupart des défauts après la pose sont causés par des dommages causés par des forces extérieures pendant la pose, y compris le remplissage et la couverture du sol.eau dans la boîte de mise à la terre- la détérioration du défaut d'origine; la pénétration de l'humidité dans la partie bifurquée du fil de mise à la terre réduit la résistance d'isolation, etc.,parfois parce que le câble est enterré trop profond ou que les conditions environnantes sont compliquéesIl est donc très difficile de le localiser, et certains défauts ne peuvent pas être résolus après de nombreuses années, laissant des dangers cachés à l'opération.

La tension de sortie du détecteur de défauts de la gaine extérieure du câble haute tension est égale ou inférieure à 10 KV,y compris l'essai de transfert de la gaine externe du câble et l'essai préventif adapté aux systèmes d'interconnexion croisée et l'emplacement de la défaillance de la gaine externe du câble.

Détectez rapidement et avec précision les dangers cachés10 à 500 kVcâbles à haute tension et à ultra-haute tension à un seul noyau et à trois noyauxdéfauts de mise à la terre de la gaine extérieure et courants de fuite importantsEn même temps, il peut exécuter 5 kV-10 kV sur les enveloppes extérieures des câbles en polyéthylène et en polyvinyle chlorure à haute densité,1 minute de test de résistance à la tension en courant continuest un instrument spécial nécessaire à l'entretien des équipements de câblodistribution des unités d'exploitation de câbles à haute tension et à ultra-haute tension à un seul noyau et à trois noyaux de 10kv-500kv,entreprises d'ingénierie de câbles à ultra-haute tension, et diverses sociétés d'ingénierie de transmission et de transformation d'énergie.

Principales caractéristiques

1 avec fonction de protection automatique contre les surtensions, les surtensions et les surchauffements;

2 Il est plus sûr et plus fiable avec une protection contre le démarrage nul;

3 Conception unique d'auto-décharge, tant que la sortie haute tension est coupée, la haute tension elle-même sera nulle;

4 avec affichage du compteur à double pointeur de courant et de tension, intuitif et clair;

5. Un interrupteur à clé entre le mode de positionnement et le mode de tension de résistance, ce qui est pratique et rapide;

6 Il n'y a pas de point mort dans la plage d'essai;

7La sensibilité du récepteur est réglable, ce qui est plus pratique pour le positionnement;

8 La fonction d'interrupteur de protection contre les surtensions, le mode de tension et le mode de positionnement sont pratiques à utiliser.

Données techniques

1 tension d'entrée: 220 V (± 10%), 50 Hz (± 2 Hz);

2 Voltage de sortie: 0 ~ 10 kV (onde carrée) réglable;

3 courant de sortie: 0 ‰ 200 mA;

4 Capacité de sortie: 2 kVA;

5 Réglage de fréquence: Min: 0,2 Hz, Max: 5 Hz (range réglable).

Composition de l'instrument

1 Détecteur de défauts de la gaine extérieure du câble: unité de localisation des défauts ou d'essai de résistance à la tension;

2 Lignes de raccordement haute tension: connecter l'extrémité de sortie haute tension de l'hôte et le noyau de câble soumis à l'essai;

3 Cordon d'alimentation: le cordon d'alimentation de travail de l'instrument;

4 Récepteur: l'unité qui reçoit le signal lorsque la défaillance est localisée;

5 fusible: un fusible 8A est utilisé, un fusible de secours du système d'alimentation AC220V;

6 fil de mise à la terre: fil de mise à la terre de l'instrument;

7 Serre-récepteur: serre-récepteur;

8 Un sous-étagère: utilisé dans la méthode de tension étape.

Liste d'emballage

Introduction à l'interface de fonctionnement

①sortie haute tension: terminal de sortie haute tension CC dédié;

②Voltmètre: haute tension de sortie indiquant la tension du kV-mètre;

③Ampère: courant de sortie indiquant le compteur mA;

④"Porte de sécurité": l'endroit où le fusible du système d'alimentation 220 VAC est installé;

⑤prise d'alimentation: alimentation de fonctionnement de l'instrument, port de raccordement 220 VAC;

⑥Commutateur d'alimentation: "I-gear" utilise une alimentation AC220V pour alimenter le système; "0-gear" s'éteint;

⑦réglage de la fréquence en mode de positionnement: réglage de la fréquence de sortie de l'impulsion en mode de positionnement;

⑧Réglage de la tension: après le démarrage de l'appareil, vous devez d'abord tourner le bouton en sens inverse des aiguilles d'une montre jusqu'à l'extrémité.et puis ajuster dans le sens des aiguilles d'une montre pour augmenter la haute tension de sortie de petit à grand, et régler dans le sens inverse des aiguilles d'une montre pour faire baisser la haute tension de sortie de grande à petite;

⑨Bouton d'arrêt haute tension: lorsque l'essai est terminé ou qu'il y a une anomalie, appuyez sur ce bouton pour couper la sortie haute tension, la lumière haute tension s'éteindra,la lumière du bouton d'arrêt sera allumée pour indiquer qu'il y a une sortie haute tension, et s'il est éteint, cela signifie qu'il n'y a pas de sortie haute tension;

⑩Bouton de démarrage haute tension: lorsque la lumière du bouton de démarrage est allumée, cela signifie que la tension de sortie est en position zéro.Si la lumière du bouton de démarrage n'est pas allumée après avoir allumé le commutateur d'alimentationLorsque la lumière est allumée, appuyez sur cette touche pour démarrer l'appareil et générer une sortie haute tension;

⑪Commutateur de protection contre les surtensions: lorsque la lumière bleue est allumée, la protection contre les surtensions est allumée, et lorsque la lumière bleue est éteinte, la protection contre les surtensions est éteinte.

⑫bouton d'interrupteur de la fonction de positionnement/résistance de tension: lorsque le feu rouge est allumé, il s'agit de la fonction de tension de résistance, et lorsque le feu vert est allumé, il s'agit de la fonction de positionnement;

⑬Colonne de mise à la terre: point de mise à la terre de l'instrument, protection de sécurité;

1. Microampètres: indique la magnitude et la direction du signal

2. Signal: l'interface d'entrée du signal est utilisée pour connecter le cadre A ou la pince réceptrice;

3. réglage à zéro: base de référence du signal de réglage en mode "I"; il ne fonctionne pas en mode "II";

4- Réglage: régler l' amplitude du signal d'entrée;

5. Commutateur de vitesse: "0" vitesse signifie état d'arrêt;

Le fichier "I" peut être utilisé en mode d'essai de tension d'étape et en mode d'essai de pinceau récepteur;

Il convient à un environnement d'essai où le signal d'entrée est faible (avec un circuit d'amplification à l'intérieur);

Le système de freinage doit être équipé d'un système de freinage de freinage de freinage de freinage.

Il convient à un environnement d'essai avec un signal d'entrée fort (sans circuit d'amplificateur à l'intérieur);

Épreuve sur place
