Générateur de surtension à haute tension portable

XHHV535-4TS

Le générateur d'impulsions haute tension XHHV535-4TS peut être utilisé pour les tests de décharge d'impulsions et de tenue en tension dans les tests de défauts de câbles basse et haute tension. Un module de forme d'onde d'échantillonnage de défauts de câbles de test de haute précision et un petit transformateur sont installés à l'intérieur, ce qui peut véritablement obtenir l'effet de ne pas être endommagé par l'impact, et il a également les fonctions d'impact à synchronisation automatique, d'impact manuel et de test de tenue en tension.

Cet appareil intègre une source CC haute tension, un condensateur de stockage d'énergie, un dispositif à boule de décharge, un dispositif de décharge automatique et un dispositif de commutation de niveau de tension dans un instrument expérimental haut de gamme de type chariot. Il s'agit d'un instrument expérimental haut de gamme de type chariot. L'équipement résout complètement les problèmes de facilité d'utilisation, de portabilité, de sécurité et de fiabilité des dispositifs expérimentaux traditionnels.

Lorsque le générateur d'impulsions haute tension de type chariot XHHV535-4TS est en cours d'utilisation, après avoir sélectionné l'interrupteur de fonction, appuyez sur le bouton de démarrage pour effectuer le travail d'augmentation de la haute tension. Après utilisation, appuyez sur le bouton d'arrêt et le système interne libérera automatiquement la haute tension restante sur l'accumulateur.

Le générateur de surtension haute tension a également la fonction de protection au démarrage zéro, ce qui peut rendre le fonctionnement de l'appareil plus sûr et plus fiable. Il dispose d'une fonction de protection contre les courts-circuits, ce qui permet à la sortie haute tension de fonctionner directement à la terre. Avec une fonction de commutation de plage de tension et de capacité de capacité à trois vitesses, les utilisateurs peuvent choisir différents engrenages d'adaptation de tension de l'équipement en fonction des différents besoins de tension des câbles, ce qui facilite le processus de test.

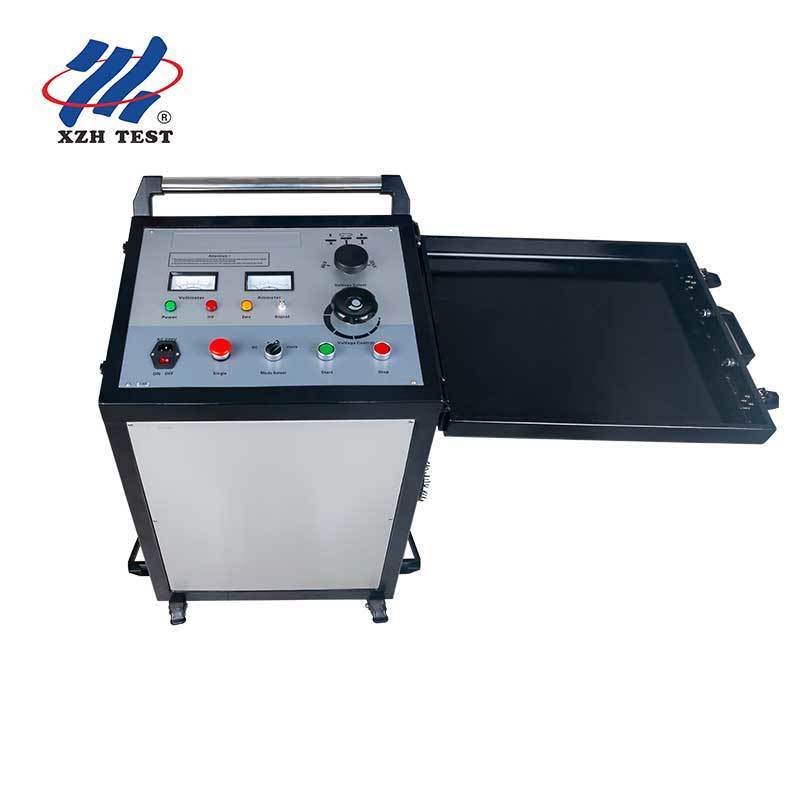

Présentation du panneau

1. Ampèremètre :Indique la taille du courant.

2. Voltmètre (Voltmètre) : Indiquant la tension de sortie haute tension en kV, divisée en 8 kV, 16 kV, 32 kV combinés aux lectures de l'interrupteur de niveau de tension.

3. Lampe haute tension (HV) : Allumé signifie qu'il y a une sortie haute tension, et éteint signifie qu'il n'y a pas de sortie haute tension.

4. Voyant d'alimentation : Lorsque l'interrupteur d'alimentation est allumé, le voyant s'allume.

5. Voyant zéro (Zéro) : Indique que le bouton de réglage de la tension est en position zéro. Ce n'est que lorsque le voyant zéro est allumé que la haute tension peut être démarrée.

6. Interrupteur de protection contre les surintensités : Lorsqu'il est enfoncé, il indique que la fonction de protection contre les surintensités a démarré ; lorsqu'il apparaît, il indique que l'instrument a déclenché la protection contre les surintensités.

7. Interrupteur d'alimentation :Tournez dans le sens des aiguilles d'une montre pour allumer l'alimentation du système, tournez dans le sens inverse des aiguilles d'une montre pour éteindre l'alimentation du système.

8. Touche unique (Unique) :Cette touche est effective lorsque la touche de sélection de mode est dans la fonction Unique.

9. Sélection du mode : divisé en trois modes : résistance à la tension (CC), unique (Unique) et cycle (Cycle). CC est la fonction de tenue en tension. Lorsque cette fonction est sélectionnée, le câble sera testé pour la résistance à la tension à ce moment ; Unique est la fonction manuelle. Lorsque cette fonction est sélectionnée, la tension augmentera après le démarrage de la haute tension. Appuyez sur la touche Unique pour déclencher manuellement la décharge d'impulsion ; Cycle est une fonction automatique. Lorsque cette fonction est sélectionnée, la haute tension est démarrée pour augmenter la tension. L'instrument déclenchera automatiquement une décharge d'impulsion pendant environ 7 secondes.

10. Bouton de démarrage : En position zéro, appuyez sur le bouton de démarrage. À ce moment, la haute tension démarre et le voyant haute tension s'allume. Dans l'état non nul, le voyant de haute pression de démarrage ne s'allume pas.

11. Contrôle de la tension : Lorsque ce bouton est en position zéro, le voyant zéro est allumé et la haute tension peut être démarrée. Ce n'est qu'après le démarrage de la haute tension que la tension peut être augmentée via le bouton de réglage de la tension.

12. Touche d'arrêt : Lorsque le test est terminé ou qu'une anomalie se produit, appuyez sur cette touche pour couper la sortie haute tension. À ce moment, la haute tension restante en cours de test sera également automatiquement déchargée.

13. Mode de rotation de la tension (Sélection de la tension) : Ce bouton dispose de trois modes de niveau de tension, 8 kV, 16 kV et 32 kV. Veuillez le faire pivoter à la position appropriée avant d'allumer la machine. Soulever, tourner, appuyer.

1. Prise d'alimentation (220 V 50 Hz) : alimentation de fonctionnement de l'instrument, port de connexion AC220V ;

2. Porte-fusible : Où le porte-fusible du système d'alimentation AC220V est installé ;

3. Prise de communication (Signal) : Utilisez des lignes doubles Q pour connecter l'unité et le testeur de défaut de câble afin de collecter les formes d'onde pendant le claquage. Ceci n'est valable que pendant le claquage haute tension.

Indication du panneau arrière

1. GND de sécurité : La masse de l'enveloppe de l'instrument. Afin d'empêcher l'électrification de l'enveloppe de l'instrument ou les personnes de se faire électrocuter, elle doit être connectée de manière fiable à la terre.

2. Masse haute tension (HV GND) : Également appelée queue haute tension, elle doit être mise à la terre de manière fiable pour éviter les fuites et les décharges haute tension. Un mauvais contact peut entraîner une impossibilité d'augmenter la tension, une panne haute tension et des dommages aux composants internes de l'instrument, ainsi que des accidents de sécurité causés par des fuites ou des décharges à l'intérieur de l'instrument.

3. GND d'échantillonnage : La borne négative du condensateur de stockage d'énergie d'impulsion a une haute tension et doit être mise à la terre de manière fiable. Il est utilisé pour l'échantillonnage lorsque la forme d'onde est échantillonnée dans l'état de claquage haute tension du testeur de défaut de câble. (Sans échantillonnage de claquage haute tension, une mise à la terre fiable est toujours requise).

4. Sortie haute tension (HV OUT) : borne de sortie haute tension CC dédiée.

Paramètres techniques

Liste de colisage

La longueur du câble de sortie haute tension, des fils de terre et du câble d'alimentation peut être personnalisée.

La longueur standard par défaut est : 5 mètres pour le câble de sortie haute tension, 5 mètres pour le câble de terre et 3 mètres pour le cordon d'alimentation.

Le câble de test illustré dans la figure ci-dessous est un câble de test étendu, qui peut être personnalisé de 10 mètres à 50 mètres.

Test sur site
