Le localisateur de tuyaux de câbles souterrains XHGX507 est principalement utilisé pour la localisation des défauts du câble, l'identification du câble, le tracé du câble et la mesure de la profondeur.Il peut accomplir des tâches qui ne pouvaient être accomplies que par quelques ensembles d'instruments dans le passé.
Principe de fonctionnement
Le localisateur de tuyaux de câbles souterrains est conçu selon la méthode d'induction électromagnétique et l'application du principe de communication.
1Le signal électromagnétique est généré par l'émetteur et le signal est transmis au câble souterrain soumis à l'essai par différentes méthodes de connexion de transmission.
2Après que le câble souterrain a induit le signal électromagnétique, un courant induit est généré sur le câble, et le courant induit se propage le long du câble à distance.
3Dans le processus de propagation du courant, des ondes électromagnétiques sont émises au sol par le câble souterrain.le signal d'onde électromagnétique sera reçu au sol au-dessus du câble.
4La position, la direction et la défaillance du câble souterrain peuvent être jugées par la variation de la force du signal reçu.
Caractéristiques
●Le grand écran LCD affiche la force du signal, et la barre, les flèches et les signaux vocaux permettent à l'opérateur de juger facilement de la position souterraine du câble et du point de défaillance.Une seule personne peut tout faire..
●Conception entièrement numérique, affichage LCD grand écran clair et positionnement fiable
● Portable et léger, facile à transporter
● Batterie rechargeable incorporée
●Mètre d'ohm intégré pour mesurer la résistance de la boucle du câble
● Peut être utilisé pour détecter les défauts d'isolation jusqu'à 2 MΩ à la terre
● Fonction de rétroéclairage adapté au fonctionnement nocturne
●Mètre d'ohm intégré pour mesurer la résistance de la boucle du câble
● Affichage de la profondeur et du courant du câble
Principaux composants

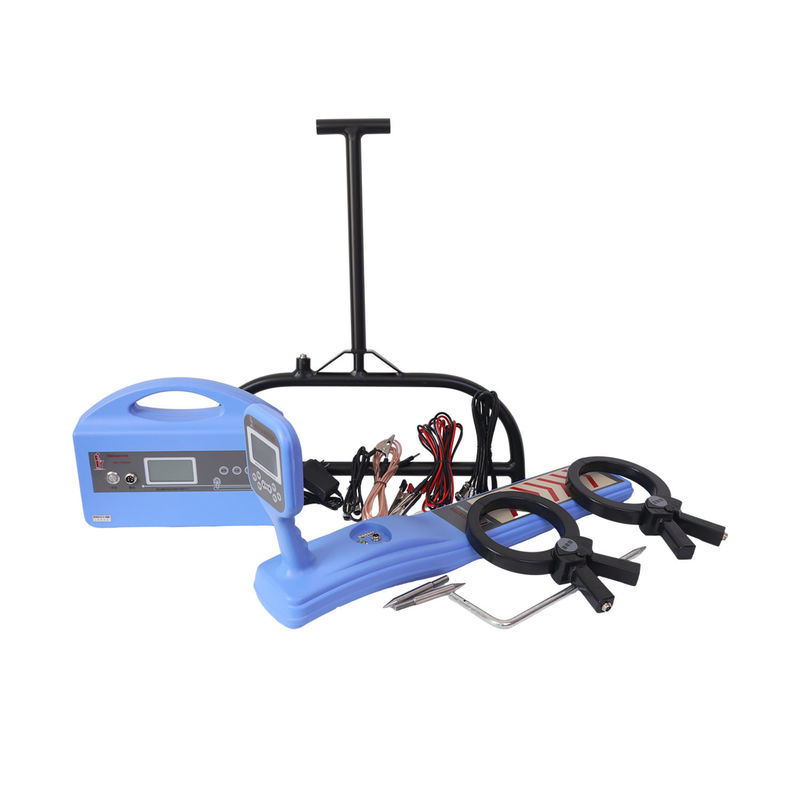

Ce localisateur de tuyaux de câbles est principalement composé d'un émetteur et d'un récepteur, avec des accessoires de deux pinces, d'un cadre A et des fils de connexion nécessaires.
Paramètres techniques
Émetteur
|
Fréquence de travail
|
fréquence basse (815 Hz), fréquence intermédiaire (8 kHz), fréquence élevée (33 kHz), fréquence radio (83 kHz)
|
|
Mode de fonctionnement
|
méthode de raccordement direct, méthode d'accouplement (méthode du calibre), méthode d'induction
|
|
Charge correspondante
|
5 ohms ∼ 3000 ohms
|
|
Affichage de l'impédance
|
5 chiffres
|
|
Surchauffe et sur courant
|
protection automatique
|
|
Puissance de sortie
|
vitesse basse, vitesse moyenne, vitesse haute
|
Récepteur
| Fréquence de travail |
fréquence basse (815 Hz), fréquence intermédiaire (8 kHz), fréquence élevée (33 kHz), fréquence radio (83 kHz), fréquence passive 50 Hz
|
| Mode d'antenne |
la méthode de la vallée (mode à valeur zéro), la méthode de la crête (mode de pointe), la méthode de la tension en pas et la méthode du courant de la pince (cadre A)
|
| Indication actuelle |
afficher la valeur de courant effectif du câble soumis à l'essai (unité: mA)
|
| Température de fonctionnement |
-10°C + 55°C |
| Indicateur de puissance |
affichage graphique |
| Durée de la batterie |
travail continu> 8 heures: travail intermittent> 16 heures
|
| Indication de la force du signal |
Diagramme de l'échelle, gamme numérique 0-999
|
| Gain de contrôle |
réglage manuel, gamme dynamique de 100 dB |
| Profondeur de détection |
La profondeur maximale de détection est d'environ 10 mètres.
|
| Distance maximale de détection |
Le câble avec une bonne isolation peut être jusqu'à 15 km dans la méthode de connexion directe
|
| Mesure de la profondeur |
appuyez sur la touche de profondeur pour afficher trois chiffres, la profondeur maximale peut être mesurée jusqu'à 10 mètres
|
| Précision |
Basse fréquence: ± (((1-5) %≤2,5 m Fréquence radio: ± (((5-12) %≤2,5 m
|
Le paquet- boîte de protection en alliage d'aluminium
